BLITZDUCTOR VT

Hospodárná ochrana pro vícežilová signálová vedení
Varianty jsou rozděleny podle typů rozhraní, např. RS458 nebo telekomunikační zařízení
Varianty pro DC napájecí systémy

Details

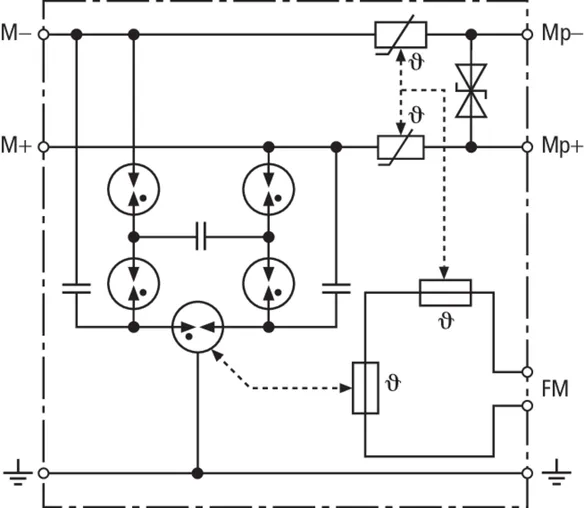

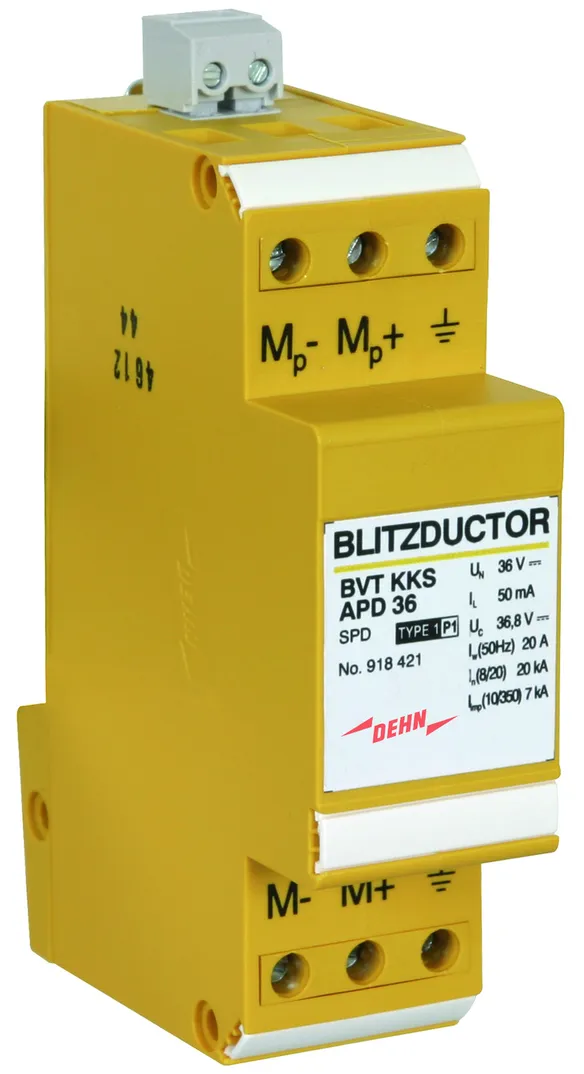

Varianta přístrojů BVT pro ochranu aktivních protikorozních ochranných zařízení.

lorem ipsum — Varianta přístrojů BVT pro ochranu aktivních protikorozních ochranných zařízení.

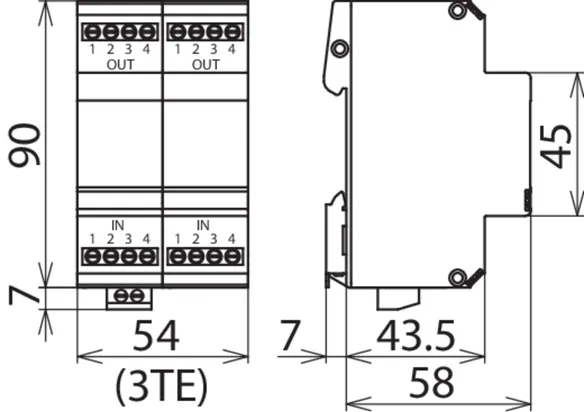

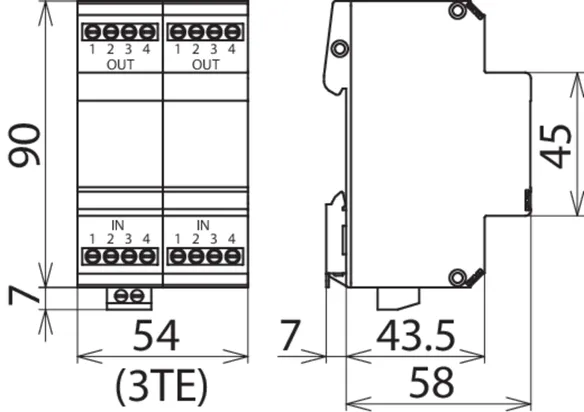

Varianta těla svodiče BVT s jednotnou šířkou 3 moduly a šroubovými svorkami:
BVT RS485 chrání rozhraní RS485/RS422

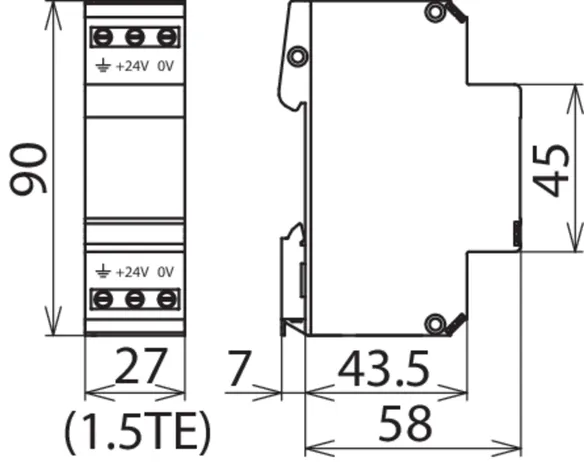

Varianta těla svodiče BVT s jednotnou šířkou 1,5 modulu a šroubovými svorkami:

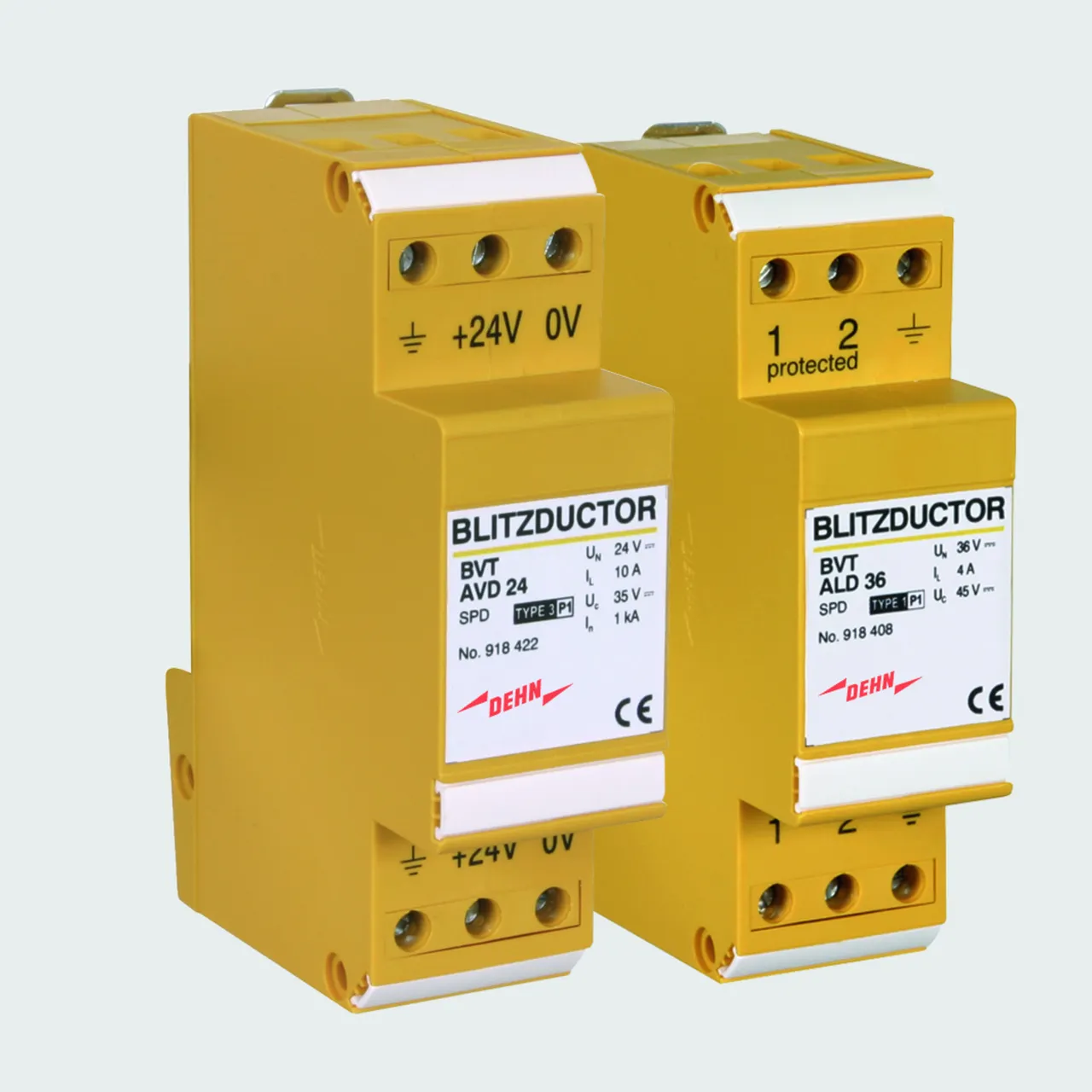

BVT AVD/ALD: 2 chráněné žíly pro DC napájecí systémy

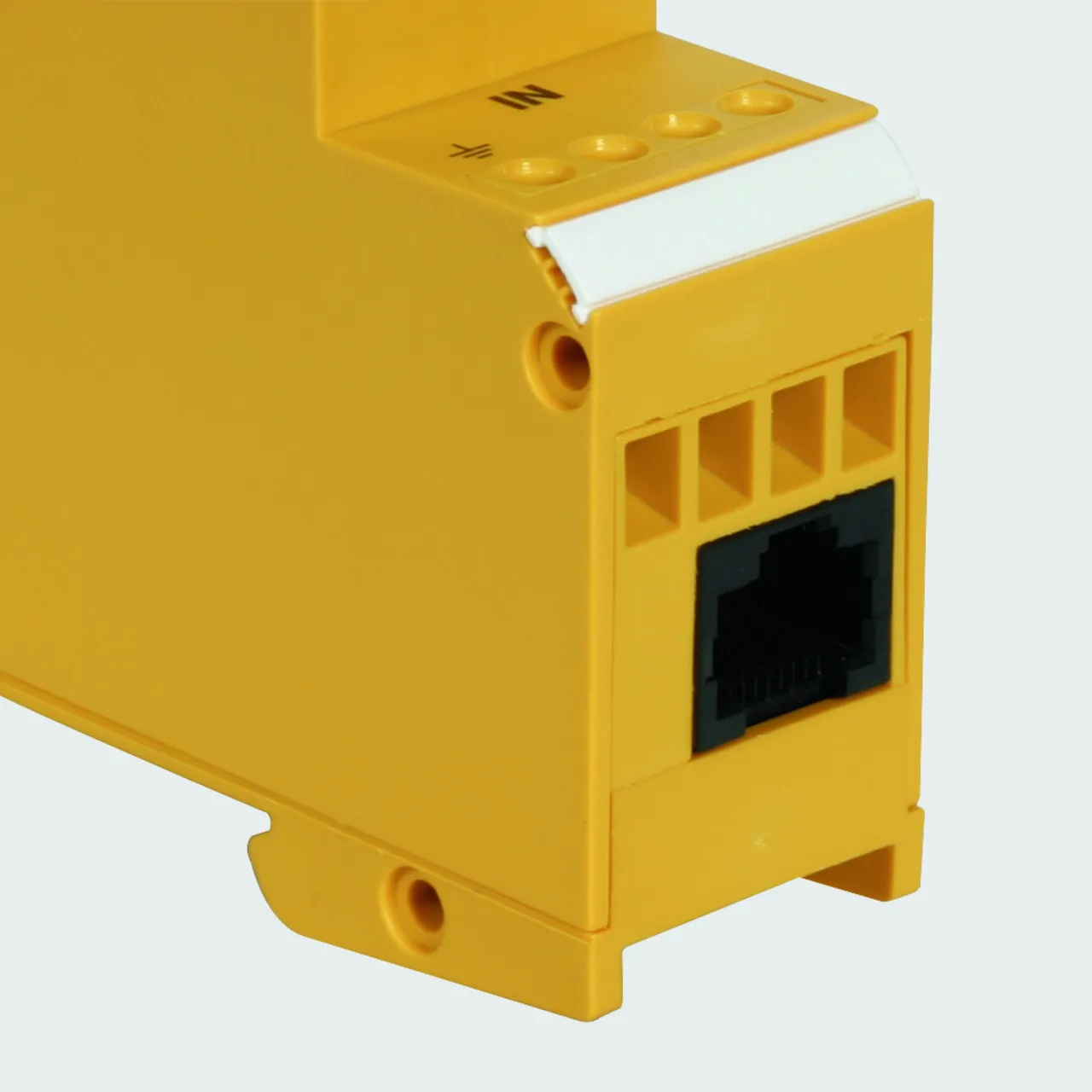

Varianta těla svodiče BVT s jednotnou šířkou 1,5 modulu a konektory RJ:
BVT TC1 chrání telekomunikační rozhraní

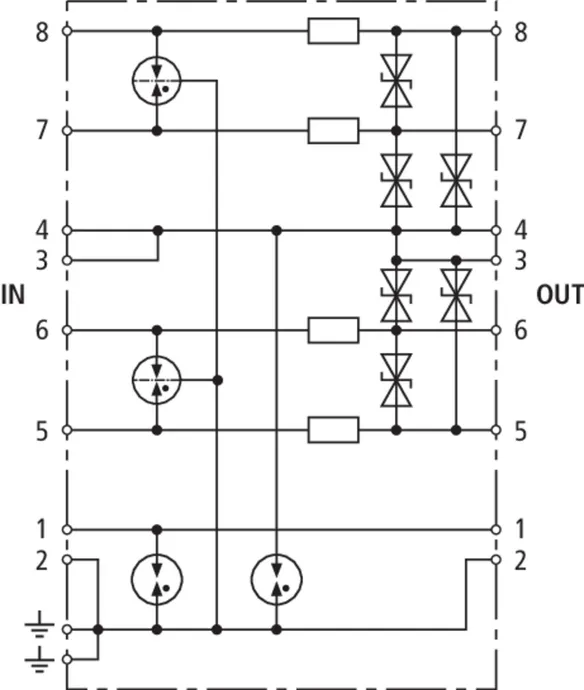

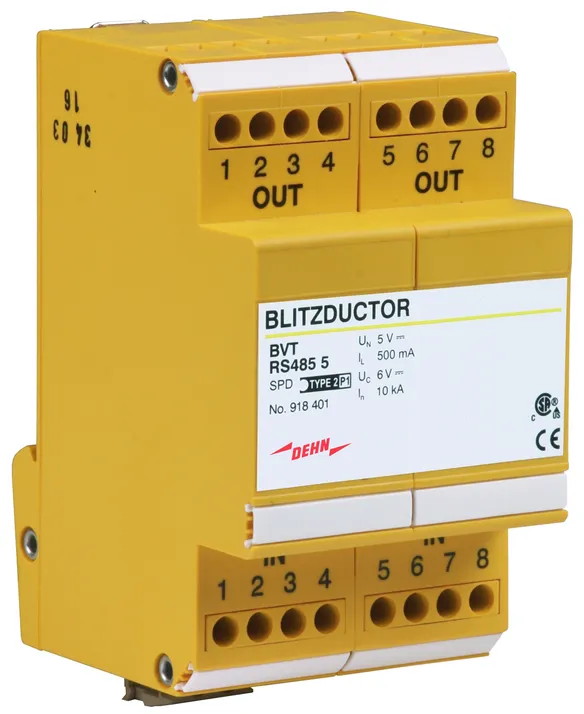

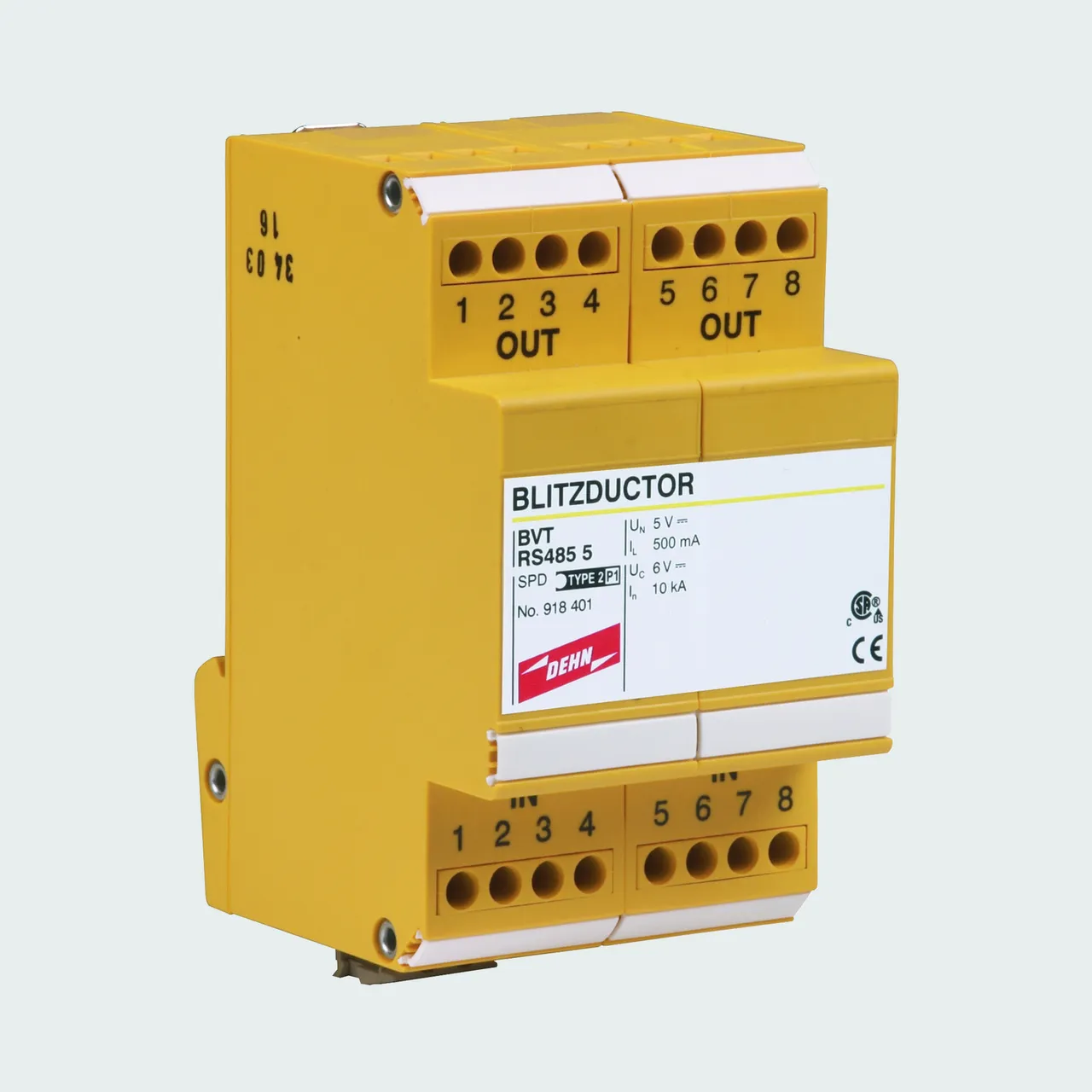

BVT RS485

Svodič přepětí s širokým využitím, např. pro čtyřvodičová symetrická rozhraní RS485/422 nebo teplotní čidla. Možnost přímého nebo nepřímého uzemnění stínění a s připojením signálové země.

1 Produkt

Obj. č. 918401 BVT RS485 5

GTIN 4013364074224, Číslo celního sazebníku (EU): 85363010, Váha brutto: 199.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Jemnovité napětí DC: 5 V
Maximální provozní napětí DC: 6 V
Jmenovitý proud: 0,5 A
C2 jmenovitý impulzní proud (8/20 µs) celkový: 10 kA

Výrobek: DEHN
Typ: BVT RS485 5
Obj. č.: 918401
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	Q
Maximální provozní napětí DC (U_C )	6 V
Jmenovitý proud (I_L )	0,5 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	0,8 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Sériová impedance/žíla	1,8 ohmu
Mezní frekvence žíla-žíla (f_G )	1,7 MHz
Certifikace	CSA

Třída svodiče	Q
Jemnovité napětí DC (U_N )	5 V
Maximální provozní napětí DC (U_C )	6 V
Jmenovitý proud (I_L )	0,5 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	0,8 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 20 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 700 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 8,5 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 600 V
Sériová impedance/žíla	1,8 ohmu
Mezní frekvence žíla-žíla (f_G )	1,7 MHz
Kapacita žíla-žíla (C)	≤ 5 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	šroub/šroub
Průřez jednožilových připojovacích vodičů	0,08 - 2,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,08 - 2,5 mm²
Utahovací moment (připojovací svorky)	0,5 Nm
Uzemnění přes	šroubovou svorku
Materiál těla přístroje	termoplast, UL 94 V-0
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA

Produkt 918401 byl přidán na seznam.

K seznamu

Produkt 918401 byl přidán do nákupního košíku.

K nákupnímu košíku

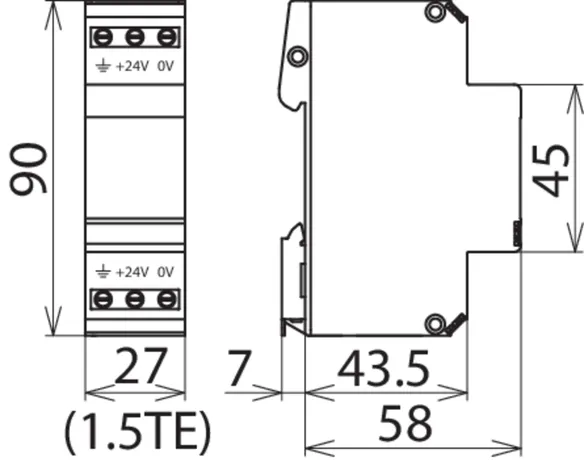

BVT AVD

Svodič přepětí s vylepšenou ochrannou úrovní pro EMC ochranu zařízení napájených stejnosměrným proudem. Přístroj je optimalizován pro ochranu řídicích jednotek Siemens. Vzhledem k instalaci unipolárních diod je třeba dbát na dodržení správné polarity provozního napětí.

1 Produkt

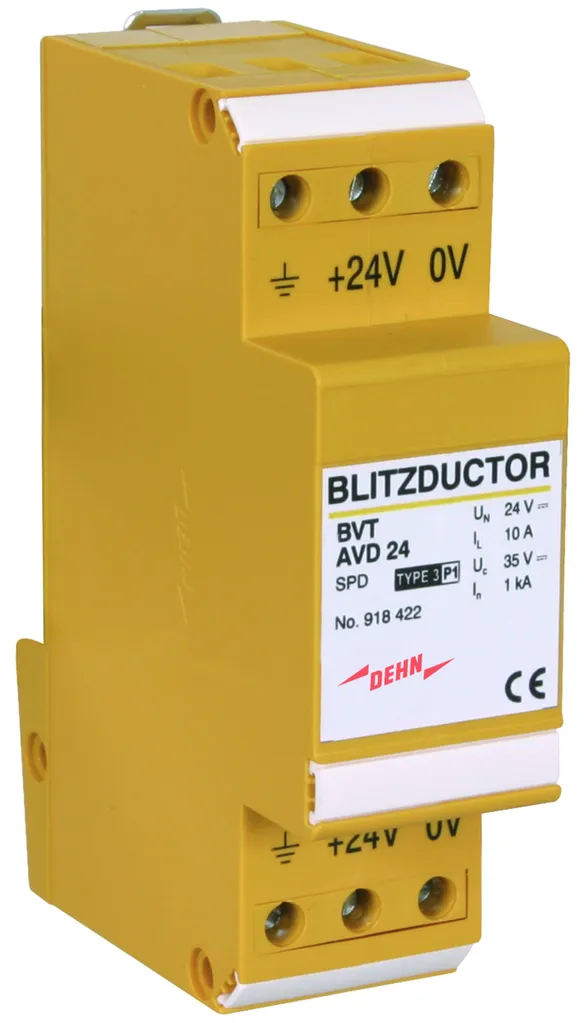

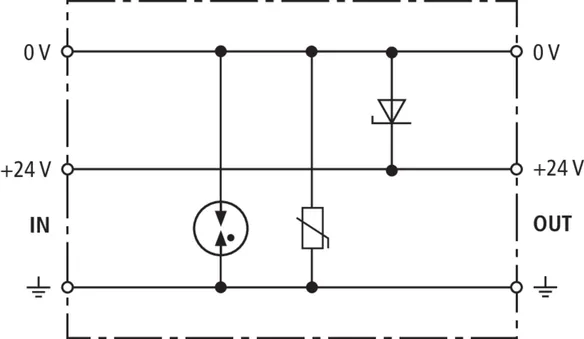

Obj. č. 918422 BVT AVD 24

GTIN 4013364149267, Číslo celního sazebníku (EU): 85363010, Váha brutto: 109.10 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Jemnovité napětí DC: 24 V
Maximální provozní napětí DC: 35 V
Jmenovitý proud při 80 °C: 10 A
C2 jmenovitý impulzní proud (8/20 µs) celkový: 2 kA

Výrobek: DEHN
Typ: BVT AVD 24
Obj. č.: 918422
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	W
Maximální provozní napětí DC (U_C )	35 V
Jmenovitý proud při 80 °C (I_L )	10 A
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	2 kA

Třída svodiče	W
Jemnovité napětí DC (U_N )	24 V
Maximální provozní napětí DC (U_C )	35 V
Jmenovitý proud při 80 °C (I_L )	10 A
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	2 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 70 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 500 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 50 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 450 V
Kapacita žíla-žíla (C)	≤ 7 nF
Kapacita žíla-zem (C)	≤ 1,5 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	šroub/šroub
Průřez jednožilových připojovacích vodičů	0,5 - 6,0 mm²
Průřez jemně slaněných připojovacích vodičů	0,5 - 4,0 mm²
Utahovací moment (připojovací svorky)	0,8 Nm
Uzemnění přes	šroubovou svorku
Materiál těla přístroje	termoplast, UL 94 V-0
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21

Produkt 918422 byl přidán na seznam.

K seznamu

Produkt 918422 byl přidán do nákupního košíku.

K nákupnímu košíku

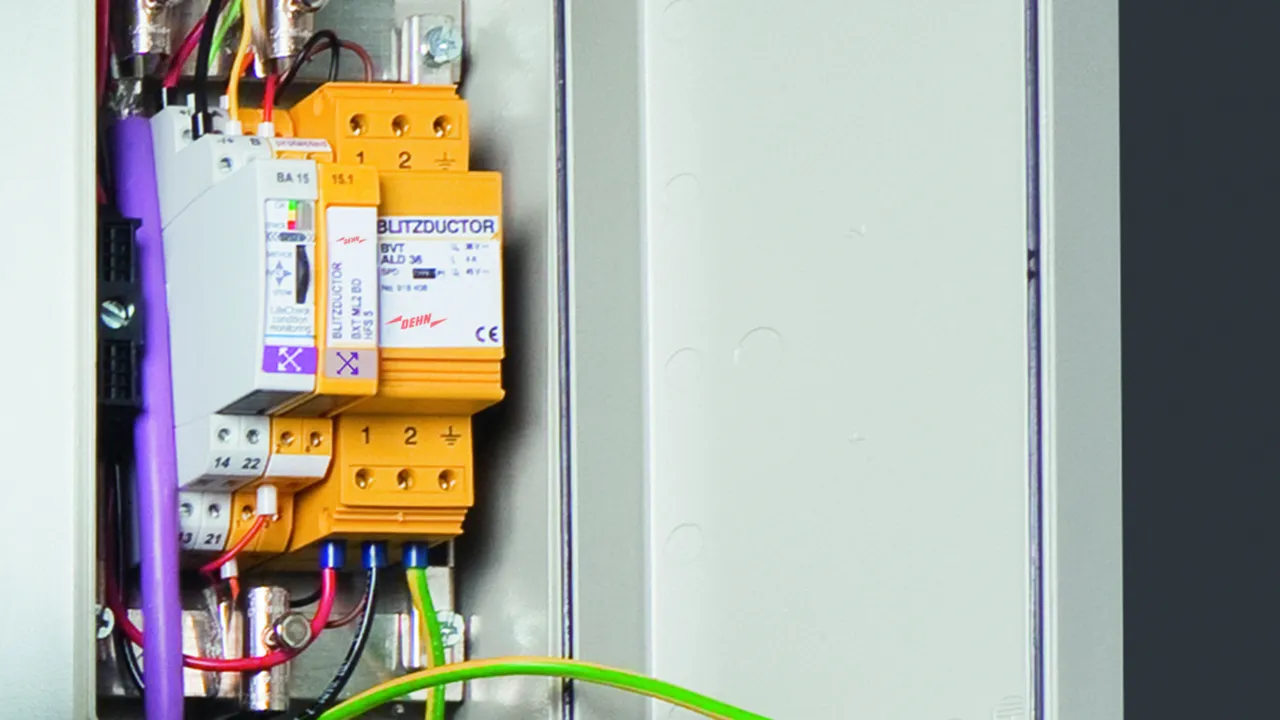

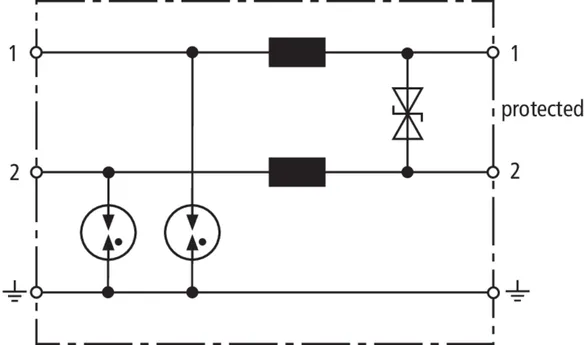

BVT ALD

Energeticky zkoordinovaný kombinovaný svodič chrání neuzemněné stejnosměrné napájení. Instalace na lištu TS 35.

2 Produkty

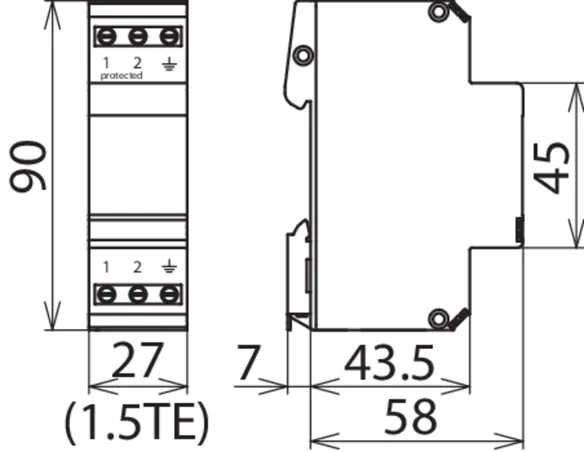

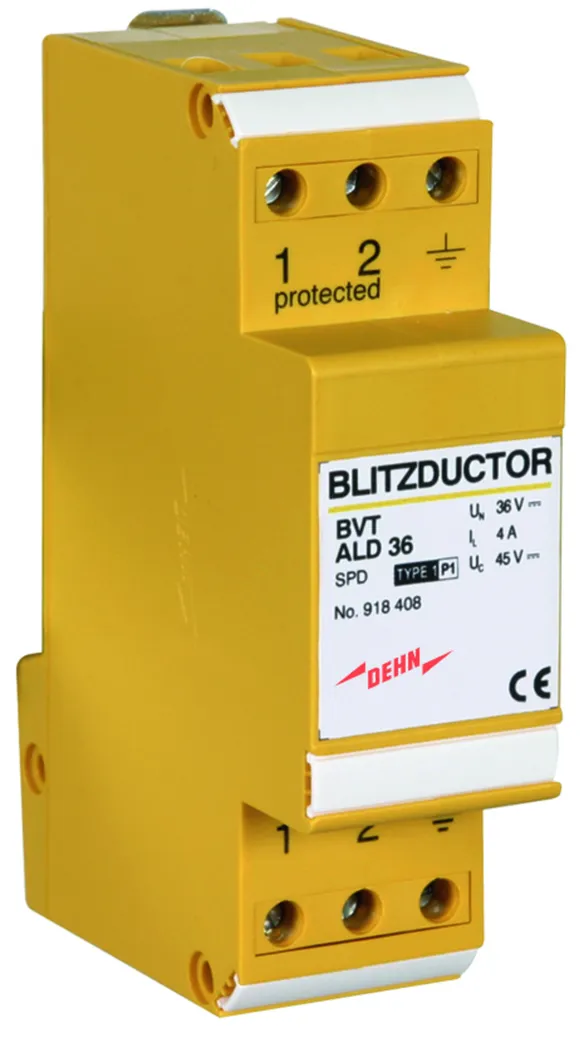

Obj. č. 918408 BVT ALD 36

GTIN 4013364125292, Číslo celního sazebníku (EU): 85363010, Váha brutto: 122.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Jemnovité napětí DC: 36 V
Maximální provozní napětí DC: 45 V
Jmenovitý proud při 80 °C: 4 A
Jmenovitý proud při 45 °C: 7 A
C2 jmenovitý impulzní proud (8/20 µs) celkový: 20 kA

Výrobek: DEHN
Typ: BVT ALD 36
Obj. č.: 918408
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Maximální provozní napětí DC (U_C )	45 V
Jmenovitý proud při 80 °C (I_L )	4 A
Jmenovitý proud při 45 °C (I_L )	7 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	22 µH
Certifikace	UL

Třída svodiče	M
Jemnovité napětí DC (U_N )	36 V
Maximální provozní napětí DC (U_C )	45 V
Jmenovitý proud při 80 °C (I_L )	4 A
Jmenovitý proud při 45 °C (I_L )	7 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	5 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 80 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 1000 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 60 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 650 V
Sériová impedance/žíla	22 µH
Kapacita žíla-žíla (C)	≤ 1,5 nF
Kapacita žíla-zem (C)	≤ 100 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	šroub/šroub
Průřez jednožilových připojovacích vodičů	0,5 - 6,0 mm²
Průřez jemně slaněných připojovacích vodičů	0,5 - 4,0 mm²
Utahovací moment (připojovací svorky)	0,8 Nm
Uzemnění přes	šroubovou svorku
Materiál těla přístroje	termoplast, UL 94 V-0
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL

Produkt 918408 byl přidán na seznam.

K seznamu

Produkt 918408 byl přidán do nákupního košíku.

K nákupnímu košíku

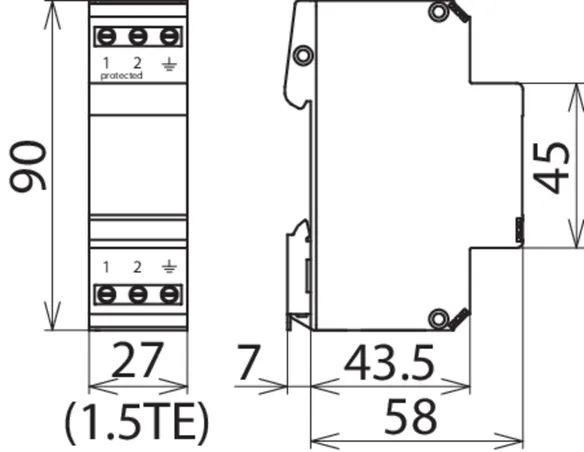

Obj. č. 918409 BVT ALD 60

GTIN 4013364146709, Číslo celního sazebníku (EU): 85363010, Váha brutto: 122.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Jemnovité napětí DC: 60 V
Maximální provozní napětí DC: 65 V
Jmenovitý proud při 80 °C: 4 A
Jmenovitý proud při 45 °C: 7 A
C2 jmenovitý impulzní proud (8/20 µs) celkový: 20 kA

Výrobek: DEHN
Typ: BVT ALD 60
Obj. č.: 918409
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Maximální provozní napětí DC (U_C )	65 V
Jmenovitý proud při 80 °C (I_L )	4 A
Jmenovitý proud při 45 °C (I_L )	7 A
Předjištění při	U_N ≥ 45 V a I_L ≥ 1 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	22 µH
Certifikace	UL

Třída svodiče	M
Jemnovité napětí DC (U_N )	60 V
Maximální provozní napětí DC (U_C )	65 V
Jmenovitý proud při 80 °C (I_L )	4 A
Jmenovitý proud při 45 °C (I_L )	7 A
Předjištění při	U_N ≥ 45 V a I_L ≥ 1 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	5 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 120 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 1000 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 90 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 650 V
Sériová impedance/žíla	22 µH
Kapacita žíla-žíla (C)	≤ 1,0 nF
Kapacita žíla-zem (C)	≤ 100 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	šroub/šroub
Průřez jednožilových připojovacích vodičů	0,5 - 6,0 mm²
Průřez jemně slaněných připojovacích vodičů	0,5 - 4,0 mm²
Utahovací moment (připojovací svorky)	0,8 Nm
Uzemnění přes	šroubovou svorku
Materiál těla přístroje	termoplast, UL 94 V-0
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL

Produkt 918409 byl přidán na seznam.

K seznamu

Produkt 918409 byl přidán do nákupního košíku.

K nákupnímu košíku

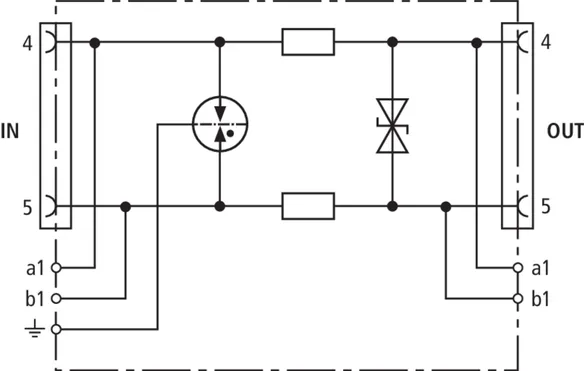

BVT TC

Energeticky zkoordinovaný svodič přepětí bez unikajících proudů s paralelními připojovacími šroubovacími svorkami chrání vstupy vedení komunikačních zařízení ISDN U_k0 nebo ADSL a analogových linek a/b. Zapojení pinů zdířek RJ45 je kompatibilní s RJ11/12. Paralelní šroubové svorky jsou robustní oproti RJ 45 a zvyšují schopnost svádět impulzní proudy až na 10 kA.

1 Produkt

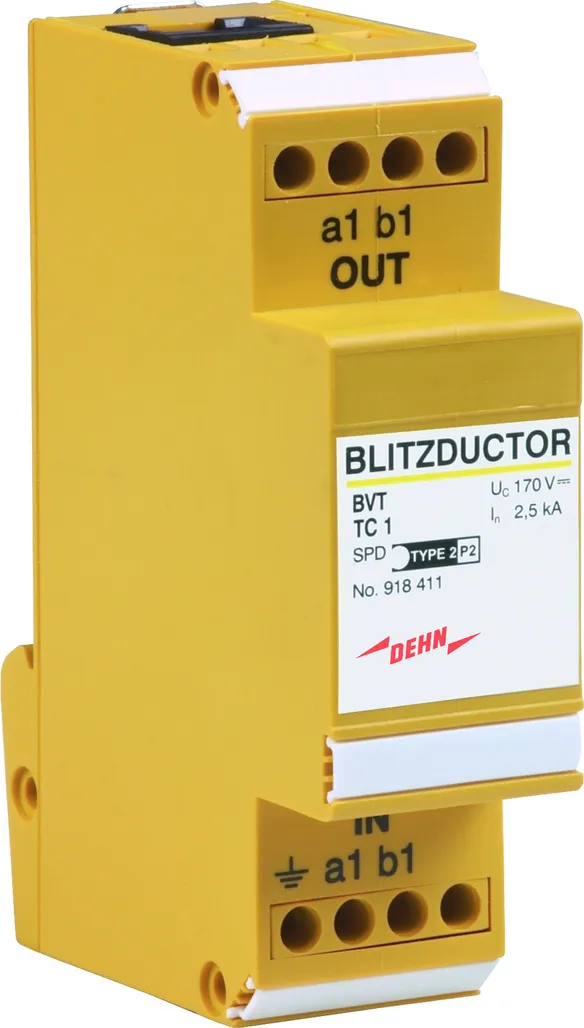

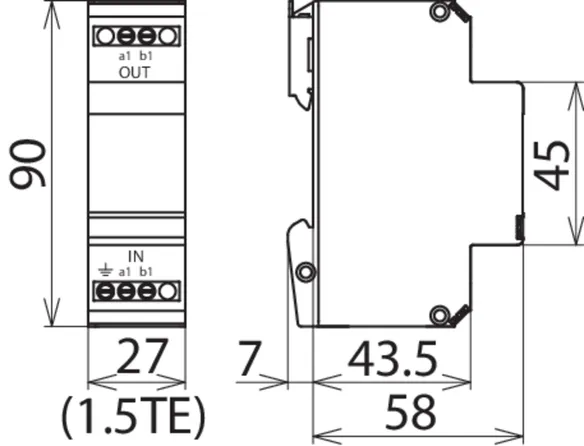

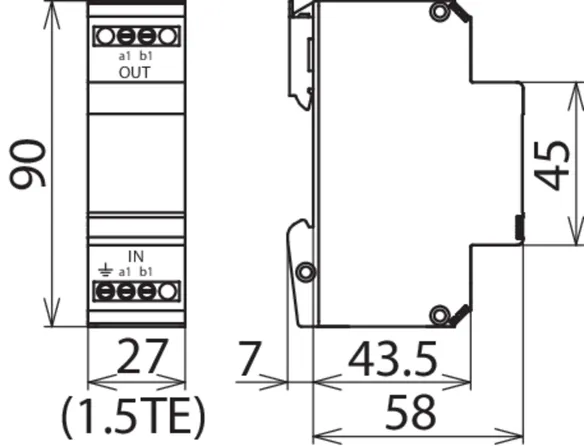

Obj. č. 918411 BVT TC 1

GTIN 4013364093133, Číslo celního sazebníku (EU): 85363010, Váha brutto: 110.90 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Maximální provozní napětí DC: 170 V
Jmenovitý proud: 0,2 A
C2 jmenovitý impulzní proud (8/20 µs) celkový: 5 kA

Výrobek: DEHN
Typ: BVT TC 1
Obj. č.: 918411
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	R
Maximální provozní napětí DC (U_C )	170 V
Jmenovitý proud (I_L )	0,2 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	5 kA
Sériová impedance/žíla	4,7 ohmu
Mezní frekvence žíla-žíla (f_G )	17 MHz

Třída svodiče	R
Jmenovité napětí (U_N )	130 V
Maximální provozní napětí DC (U_C )	170 V
Jmenovitý proud (I_L )	0,2 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 275 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 240 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 600 V
Sériová impedance/žíla	4,7 ohmu
Mezní frekvence žíla-žíla (f_G )	17 MHz
Kapacita žíla-žíla (C)	≤ 300 pF
Kapacita žíla-zem (C)	≤ 15 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 10
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	RJ45 nebo svorky/RJ45 nebo svorky
Zapojené piny	4/5
Průřez jednožilových připojovacích vodičů	0,08 - 2,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,08 - 2,5 mm²
Uzemnění přes	šroubovou svorku
Materiál těla přístroje	termoplast, UL 94 V-0
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21

Produkt 918411 byl přidán na seznam.

K seznamu

Produkt 918411 byl přidán do nákupního košíku.

K nákupnímu košíku

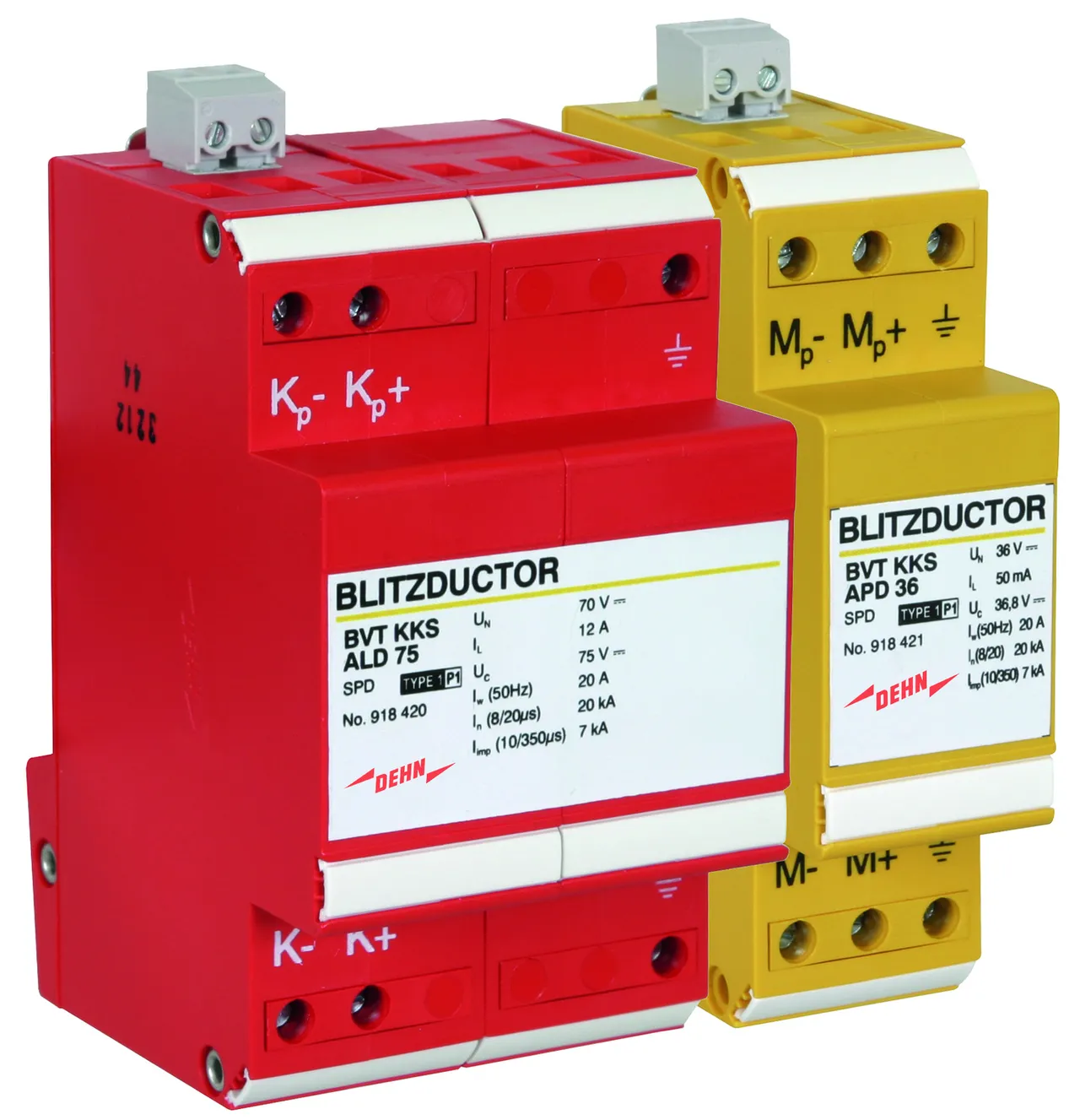

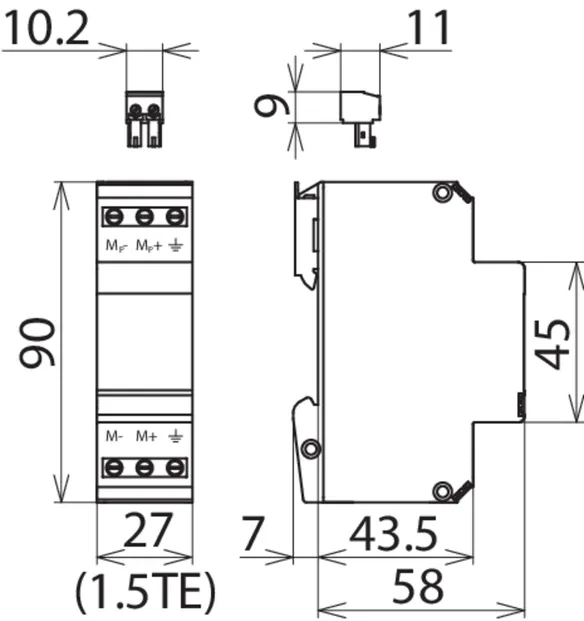

BVT KKS ALD

Energeticky zkoordinovaný kombinovaný svodič pro ochranu usměrňovačů v ochranných proudových obvodech (barva červená). Zásuvný kontakt dálkové signalizace (rozepínací) pro ukazatel přetížení (tepelná ochrana varistoru). Doporučená instalace do plechové skříně. Díky kapacitnímu řízení je dosaženo nízké doby odezvy.

1 Produkt

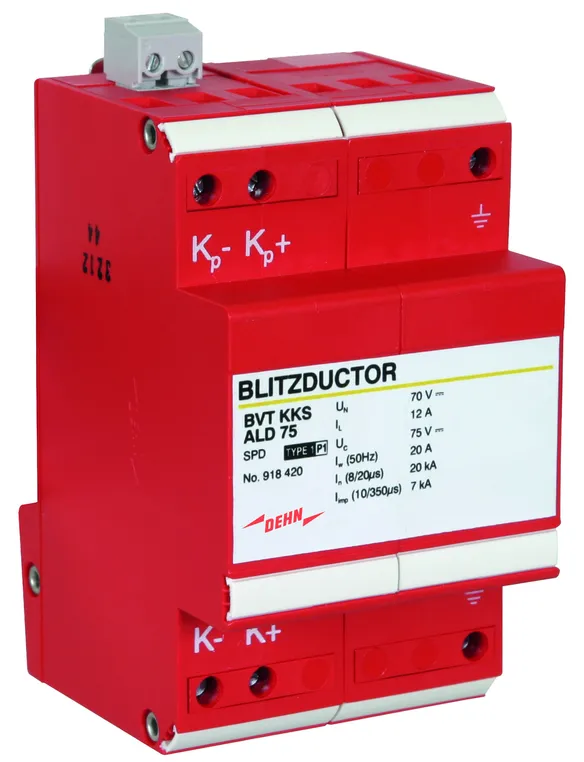

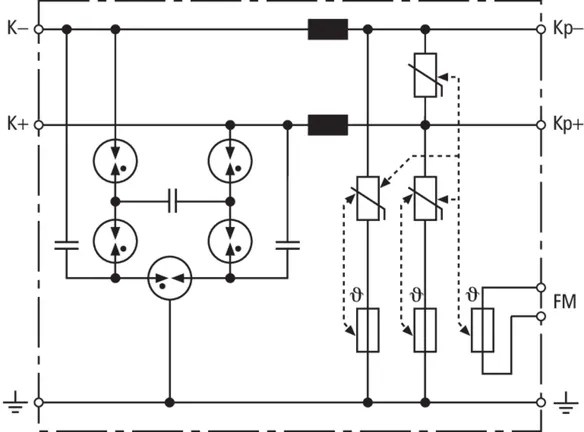

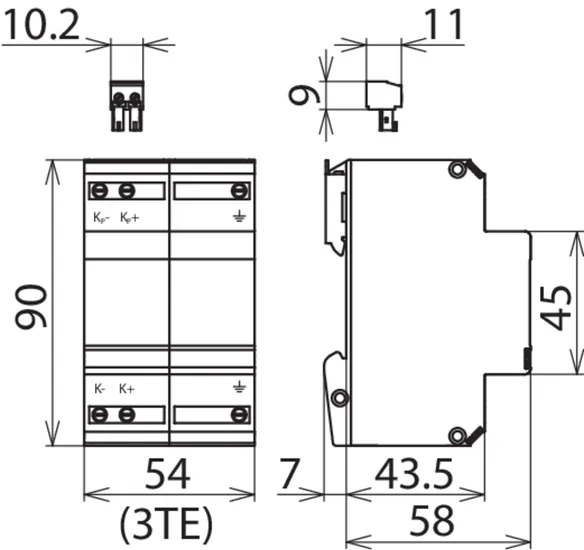

Obj. č. 918420 BVT KKS ALD 75

GTIN 4013364094895, Číslo celního sazebníku (EU): 85363010, Váha brutto: 229.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Maximální provozní napětí DC: 75 V
Jmenovitý proud: 12 A
C2 jmenovitý impulzní proud (8/20 µs) celkový: 40 kA

Výrobek: DEHN
Typ: BVT KKS ALD 75
Obj. č.: 918420
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Maximální provozní napětí DC (U_C )	75 V
Jmenovitý proud (I_L )	12 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	3,5 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	7 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	40 kA
Sériová impedance/žíla	5 µH
Mezní frekvence žíla-žíla (f_G )	1 MHz
Kontakty dálkové signalizace/typ kontaktů	rozepínací

Třída svodiče	M
Jmenovité napětí (U_N )	70 V
Maximální provozní napětí DC (U_C )	75 V
Jmenovitý proud (I_L )	12 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	3,5 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	7 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	40 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 400 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 400 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 350 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 350 V
Sériová impedance/žíla	5 µH
Mezní frekvence žíla-žíla (f_G )	1 MHz
Kapacita žíla-žíla (C)	≤ 2 nF
Kapacita žíla-zem (C)	≤ 2 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	šroub/šroub
Průřez jednožilových připojovacích vodičů	0,5 - 6 mm²
Průřez jemně slaněných připojovacích vodičů	0,5 - 4 mm²
Uzemnění přes	šroubovou svorku
Materiál těla přístroje	termoplast, UL 94 V-0
Barva	červená
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Kontakty dálkové signalizace/typ kontaktů	rozepínací
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Spínací výkon AC	250 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm²

Produkt 918420 byl přidán na seznam.

K seznamu

Produkt 918420 byl přidán do nákupního košíku.

K nákupnímu košíku

BVT KKS APD

Energeticky zkoordinovaný kombinovaný svodič pro ochranu obvodů měření napětí (barva žlutá). Zásuvný kontakt dálkové signalizace (rozepínací) pro ukazatel přetížení (tepelná ochrana dráhy svodiče). Doporučená instalace do plechové skříně. Díky kapacitnímu řízení je dosaženo nízké doby odezvy.

1 Produkt

Obj. č. 918421 BVT KKS APD 36

GTIN 4013364094901, Číslo celního sazebníku (EU): 85363010, Váha brutto: 130.30 g, Balící jednotka: 1.00 ks

Staré provedení

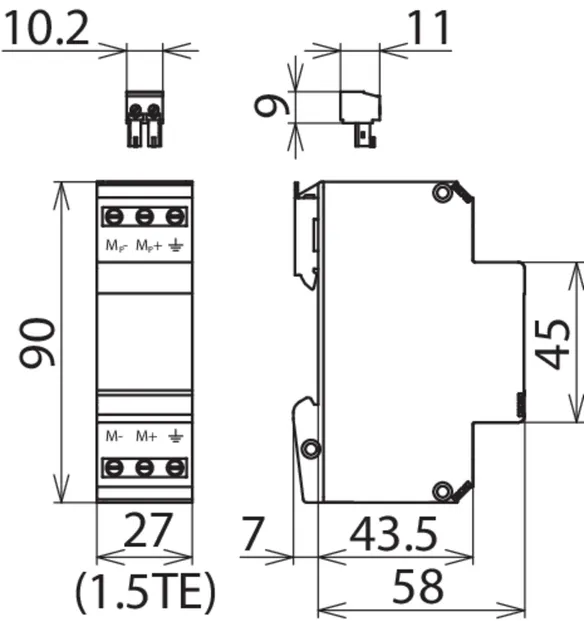

Vyobrazení

Další informace

CAD data

Maximální provozní napětí DC: 36,8 V
Jmenovitý proud: 0,05 A
C2 jmenovitý impulzní proud (8/20 µs) celkový: 40 kA

Výrobek: DEHN
Typ: BVT KKS APD 36
Obj. č.: 918421
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Maximální provozní napětí DC (U_C )	36,8 V
Jmenovitý proud (I_L )	0,05 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	3,5 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	7 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	40 kA
Sériová impedance/žíla	55 ohmů
Kontakty dálkové signalizace/typ kontaktů	rozepínací

Třída svodiče	M
Jmenovité napětí (U_N )	36 V
Maximální provozní napětí DC (U_C )	36,8 V
Jmenovitý proud (I_L )	0,05 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	3,5 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	7 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	40 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 65 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 800 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 48 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 600 V
Sériová impedance/žíla	55 ohmů
Mezní frekvence žíla-žíla (f_G )	4 dB při 1 MHz (100 ohmů)
Kapacita žíla-žíla (C)	≤ 1 nF
Kapacita žíla-zem (C)	≤ 10 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	šroub/šroub
Průřez jednožilových připojovacích vodičů	0,5 - 6 mm²
Průřez jemně slaněných připojovacích vodičů	0,5 - 4 mm²
Uzemnění přes	šroubovou svorku
Materiál těla přístroje	termoplast, UL 94 V-0
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Kontakty dálkové signalizace/typ kontaktů	rozepínací
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Spínací výkon AC	250 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm²

Produkt 918421 byl přidán na seznam.

K seznamu

Produkt 918421 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

BLITZDUCTOR VT

Details
