Obj. č. 952078 DG S 48

GTIN 4013364119468, Číslo celního sazebníku (EU): 85363030, Váha brutto: 120.10 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

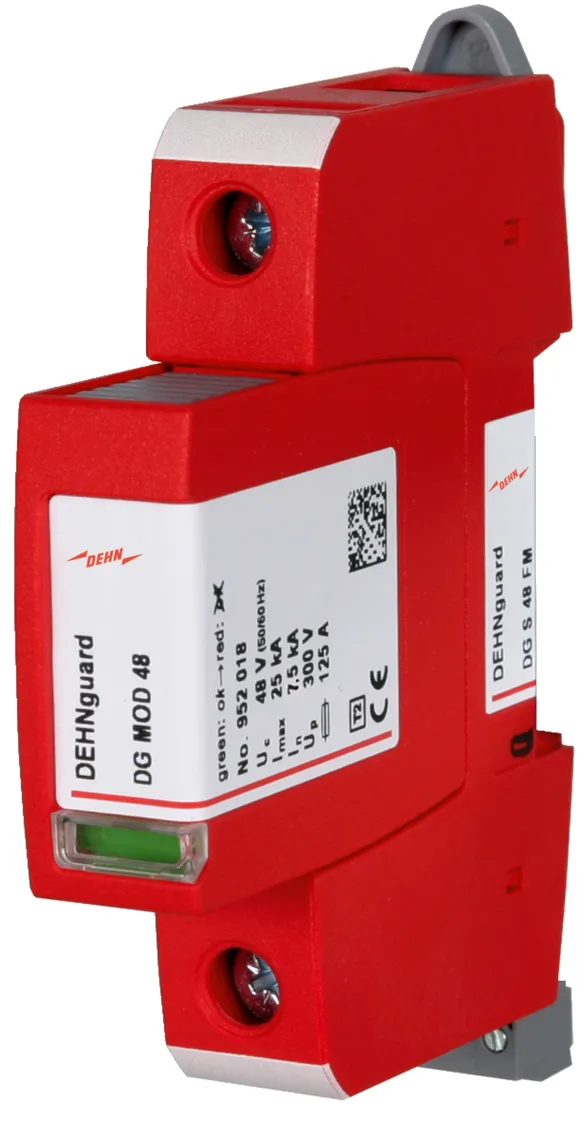

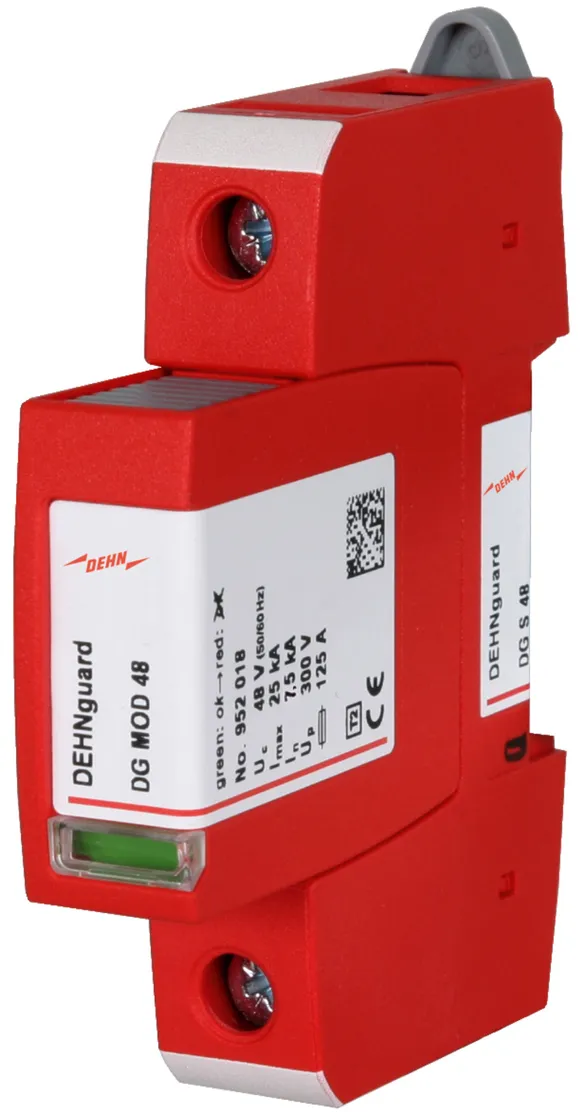

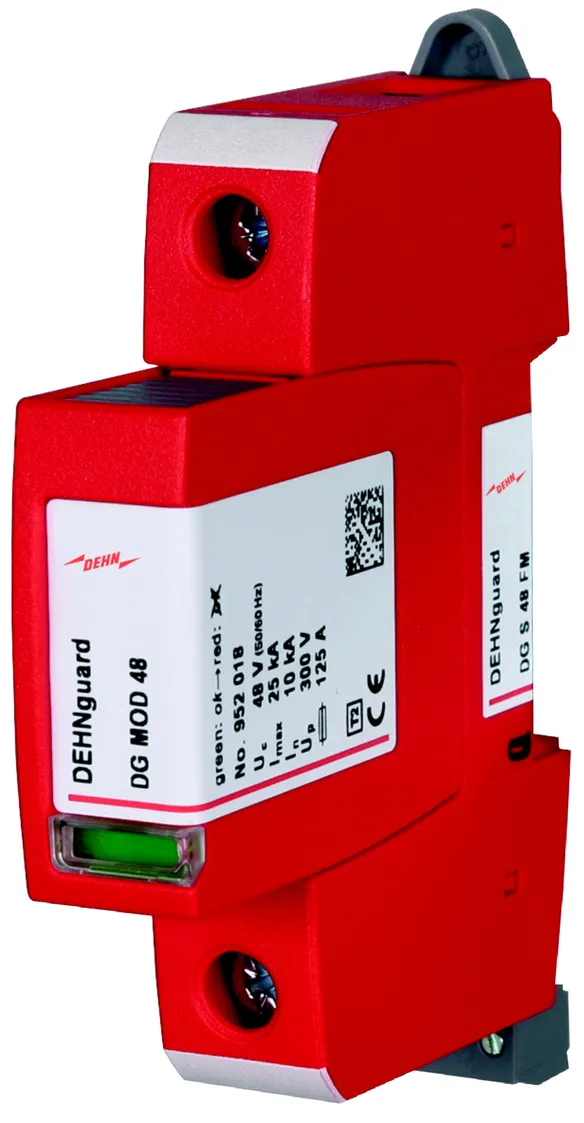

Svodič přepětí DEHNguard S 48
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 48 V ac/60 V dc
ochranná úroveň: <= 0,33 kV
jmenovitý impulzní proud: 7,5 kA
zkratová pevnost: 50 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 48
Obj. č.: 952078
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	48 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	7,5 kA
Maximální impulzní proud (8/20 µs) (I_max )	25 kA
Ochranná úroveň (U_P )	≤ 0,33 kV
Max. nadproudová ochrana ze strany sítě	125 A gG

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	42 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	48 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	60 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	7,5 kA
Maximální impulzní proud (8/20 µs) (I_max )	25 kA
Ochranná úroveň (U_P )	≤ 0,33 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	50 kA_eff
Napětí TOV (U_T) – charakteristika	70 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	90 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, červená barva, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20

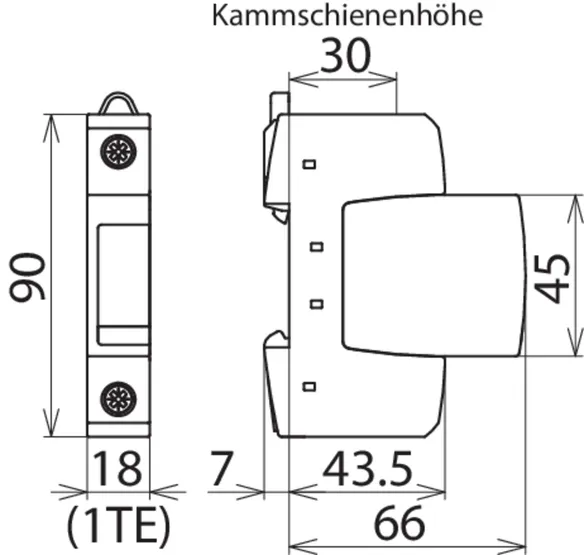

Montážní rozměr	1 TE, DIN 43880

Produkt 952078 byl přidán na seznam.

K seznamu

Produkt 952078 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952071 DG S 75

GTIN 4013364109834, Číslo celního sazebníku (EU): 85363030, Váha brutto: 117.60 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNguard S 75
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 75 V ac/100 V dc
ochranná úroveň: <= 0,4 kV
jmenovitý impulzní proud: 10 kA
zkratová pevnost: 50 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 75
Obj. č.: 952071
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	75 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 0,4 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Certifikace	KEMA, VDE, UL, CSA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	60 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	75 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	100 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 0,4 kV
Ochranná úroveň při 5 kA (U_P )	≤ 0,35 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	50 kA_eff
Napětí TOV (U_T) – charakteristika	90 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	115 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA
Rozšířená technická data:	--------------------
- jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
- ochranná úroveň (U_P )	≤ 0,5 kV

Produkt 952071 byl přidán na seznam.

K seznamu

Produkt 952071 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952072 DG S 150

GTIN 4013364109858, Číslo celního sazebníku (EU): 85363030, Váha brutto: 119.60 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

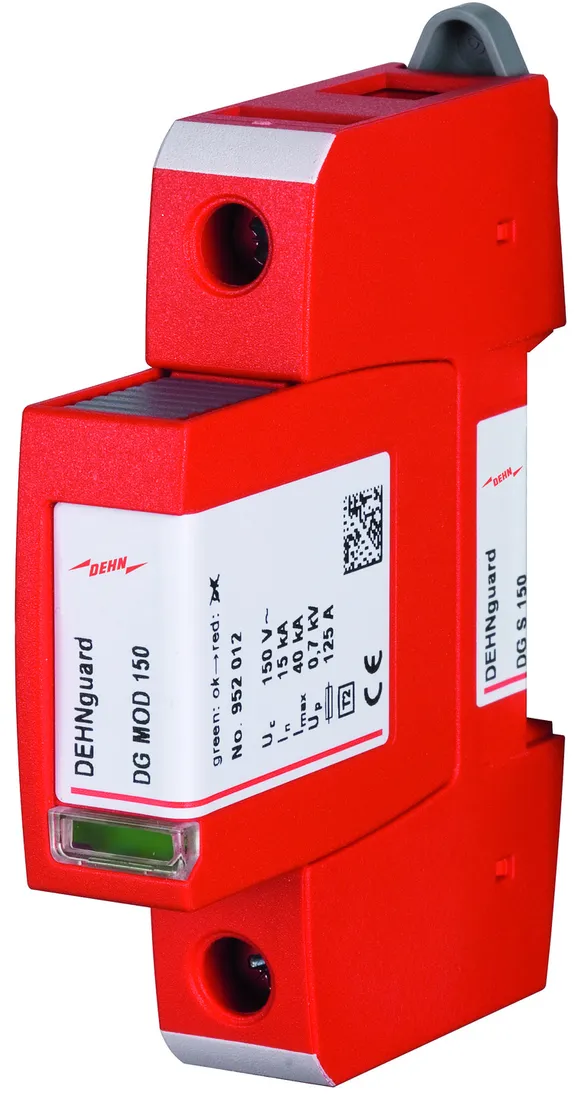

Svodič přepětí DEHNguard S 150
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 150 V ac/200 V dc
ochranná úroveň: <= 0,7 kV
jmenovitý impulzní proud: 15 kA
zkratová pevnost: 50 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 150
Obj. č.: 952072
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	150 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 0,7 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Certifikace	KEMA, VDE, UL, CSA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	120 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	150 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	200 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 0,7 kV
Ochranná úroveň při 5 kA (U_P )	≤ 0,55 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	50 kA_eff
Napětí TOV (U_T) – charakteristika	175 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	230 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA

Produkt 952072 byl přidán na seznam.

K seznamu

Produkt 952072 byl přidán do nákupního košíku.

K nákupnímu košíku

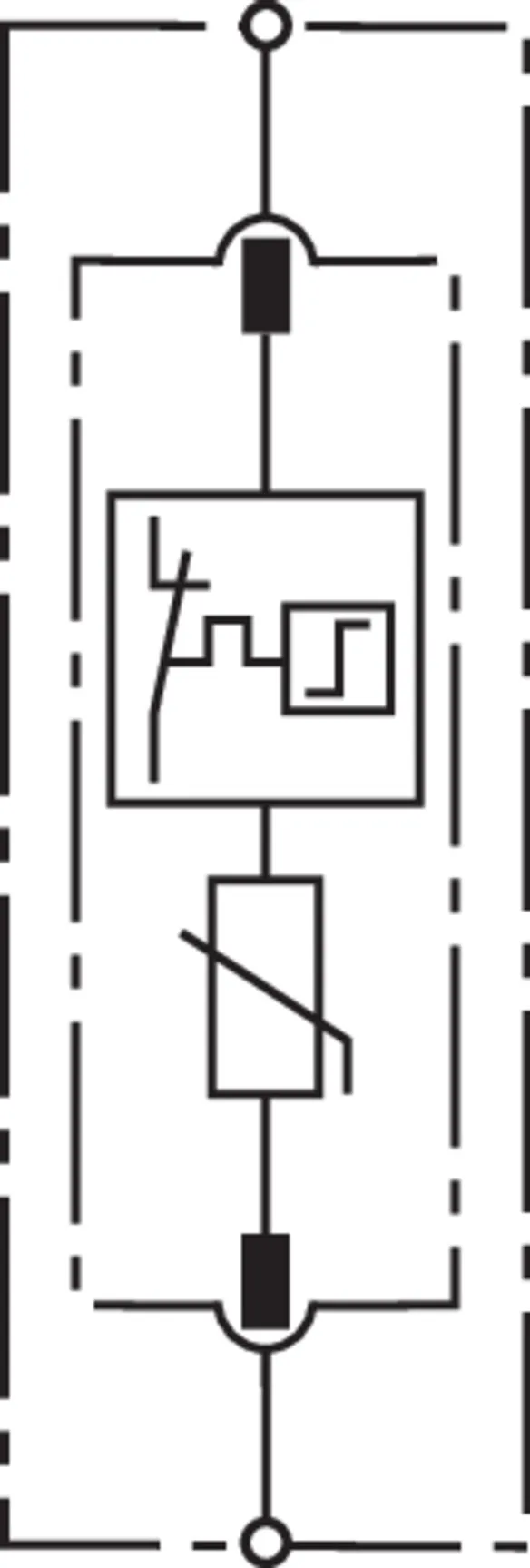

Obj. č. 952070 DG S 275

GTIN 4013364108493, Číslo celního sazebníku (EU): 85363030, Váha brutto: 140.40 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

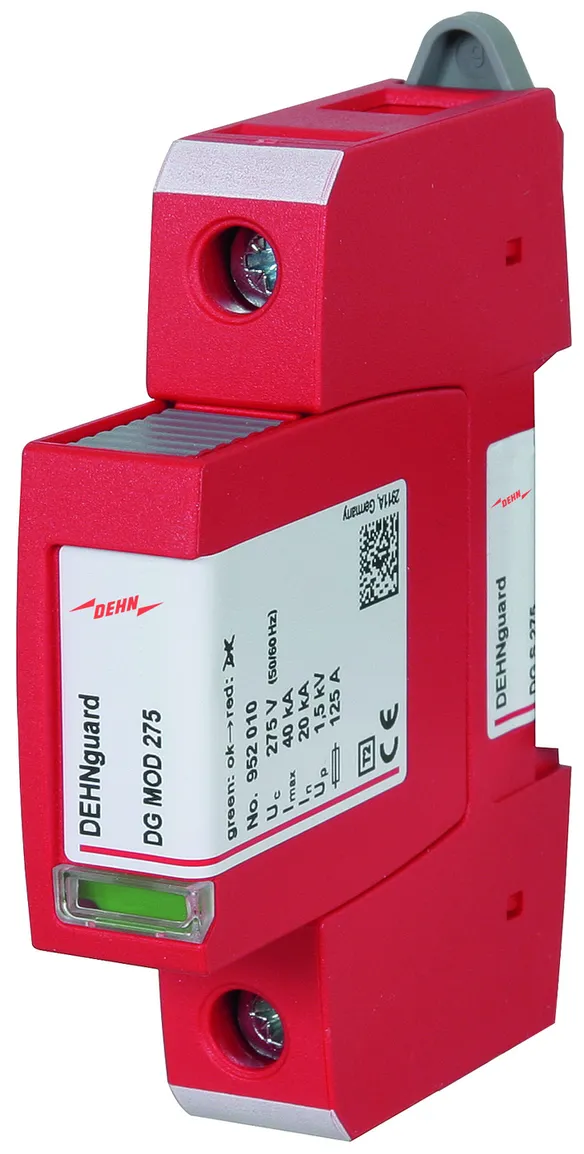

Svodič přepětí DEHNguard S 275
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 275 V ac/350 V dc
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
zkratová pevnost: 50 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 275
Obj. č.: 952070
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Certifikace	KEMA, VDE, UL, CSA

Použití svodiče v trakčních napájecích systémech 16,7 Hz
- Zkušební napětí AC (U_C )	275 V
– Jmenovité napětí AC (U_N )	230 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	350 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Ochranná úroveň při 5 kA (U_P )	1 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	50 kA_eff
Napětí TOV (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA

Produkt 952070 byl přidán na seznam.

K seznamu

Produkt 952070 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952073 DG S 320

GTIN 4013364109872, Číslo celního sazebníku (EU): 85363030, Váha brutto: 129.90 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNguard S 320
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 320 V ac/420 V dc
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 320
Obj. č.: 952073
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	320 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Certifikace	KEMA, VDE, UL, CSA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	320 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	420 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Ochranná úroveň při 5 kA (U_P )	≤ 1,2 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA

Produkt 952073 byl přidán na seznam.

K seznamu

Produkt 952073 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952074 DG S 385

GTIN 4013364108516, Číslo celního sazebníku (EU): 85363030, Váha brutto: 133.50 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

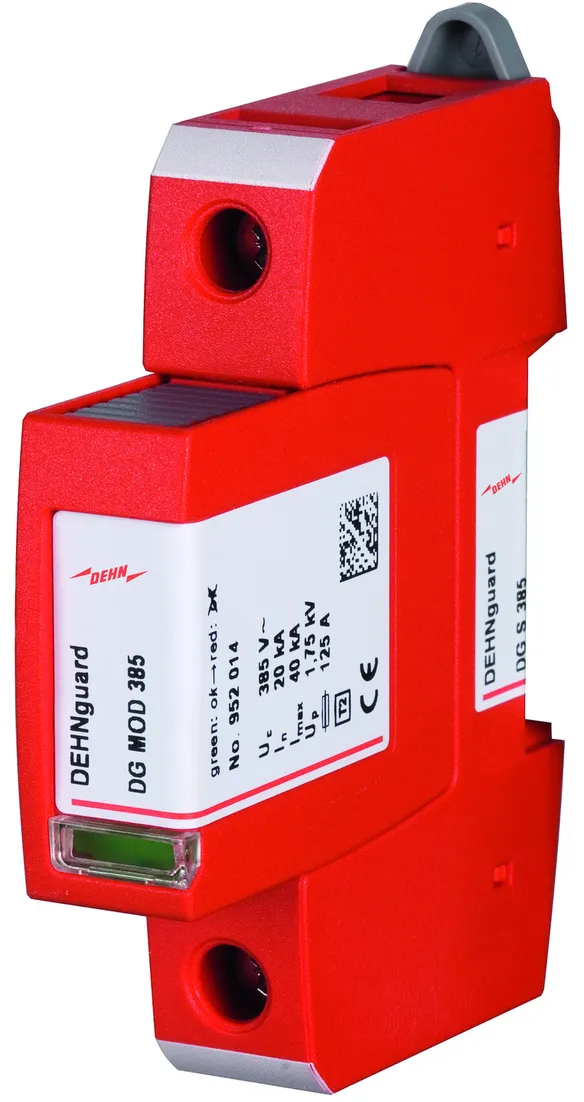

Svodič přepětí DEHNguard S 385
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 385 V ac/500 V dc
ochranná úroveň: <= 1,75 kV
jmenovitý impulzní proud: 20 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 385
Obj. č.: 952074
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	385 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,75 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Certifikace	KEMA, VDE, UL, CSA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	385 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	500 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,75 kV
Ochranná úroveň při 5 kA (U_P )	≤ 1,35 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	385 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20

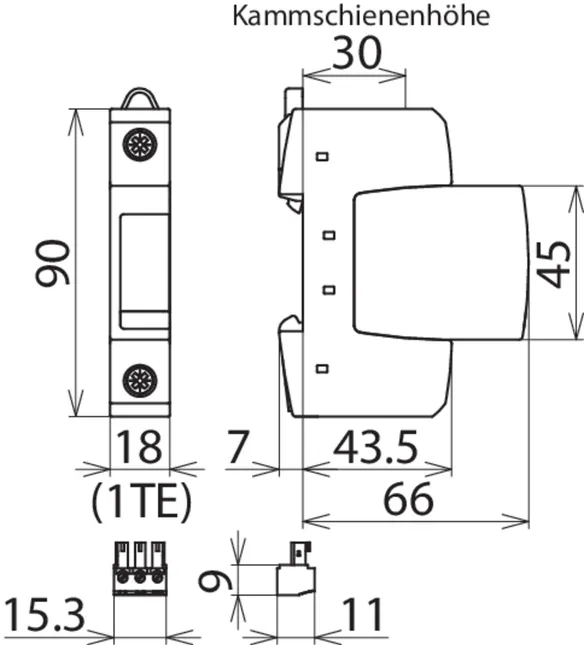

Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA

Produkt 952074 byl přidán na seznam.

K seznamu

Produkt 952074 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952075 DG S 440

GTIN 4013364109896, Číslo celního sazebníku (EU): 85363030, Váha brutto: 152.70 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

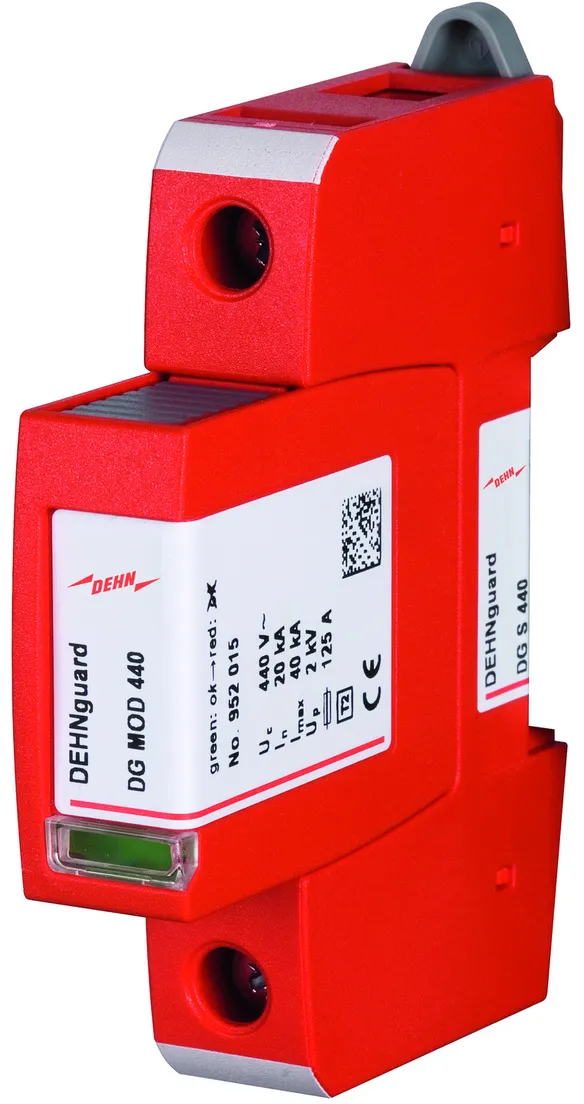

Svodič přepětí DEHNguard S 440
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 440 V ac/585 V dc
ochranná úroveň: <= 2 kV
jmenovitý impulzní proud: 20 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 440
Obj. č.: 952075
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	440 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 2 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Certifikace	KEMA, VDE, UL, CSA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	440 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	585 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 2 kV
Ochranná úroveň při 5 kA (U_P )	≤ 1,7 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	580 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	765 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA

Produkt 952075 byl přidán na seznam.

K seznamu

Produkt 952075 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952076 DG S 600

GTIN 4013364109919, Číslo celního sazebníku (EU): 85363030, Váha brutto: 146.90 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

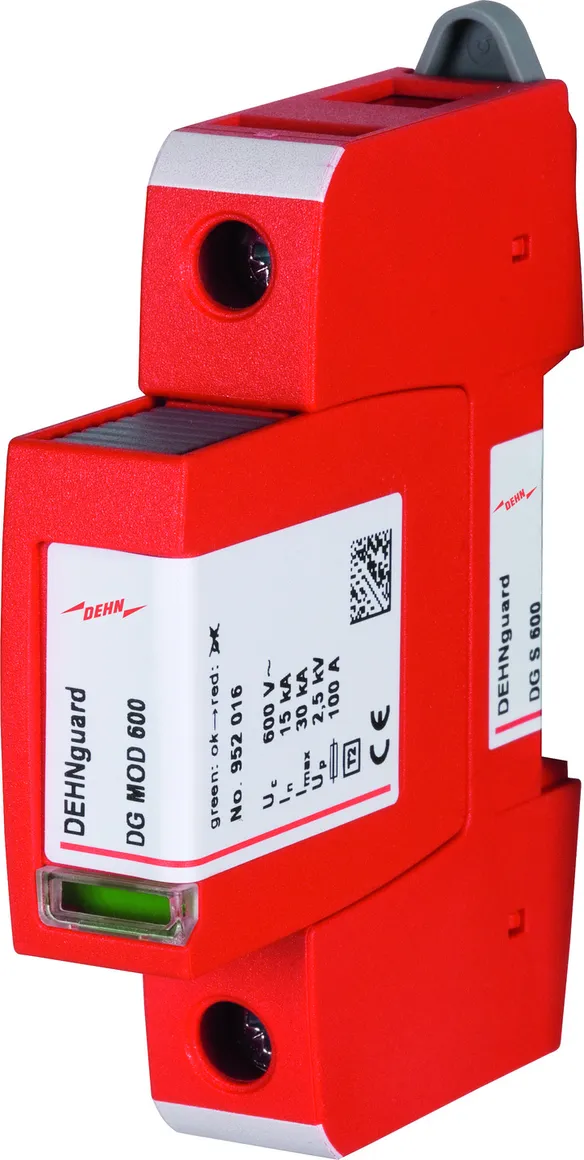

Svodič přepětí DEHNguard S 600
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 600 V ac/600 V dc
ochranná úroveň: <= 2,5 kV
jmenovitý impulzní proud: 15 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 600
Obj. č.: 952076
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	600 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Maximální impulzní proud (8/20 µs) (I_max )	30 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. nadproudová ochrana ze strany sítě	100 A gG
Certifikace	KEMA, VDE, UL, CSA

Použití svodiče v trakčních napájecích systémech 16,7 Hz
- Zkušební napětí AC (U_C )	600 V
– Jmenovité napětí AC (U_N )	480 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	480 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	600 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	600 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Maximální impulzní proud (8/20 µs) (I_max )	30 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Ochranná úroveň při 5 kA (U_P )	≤ 2 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	100 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	700 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	915 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA

Produkt 952076 byl přidán na seznam.

K seznamu

Produkt 952076 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952098 DG S 48 FM

GTIN 4013364119475, Číslo celního sazebníku (EU): 85363030, Váha brutto: 133.86 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

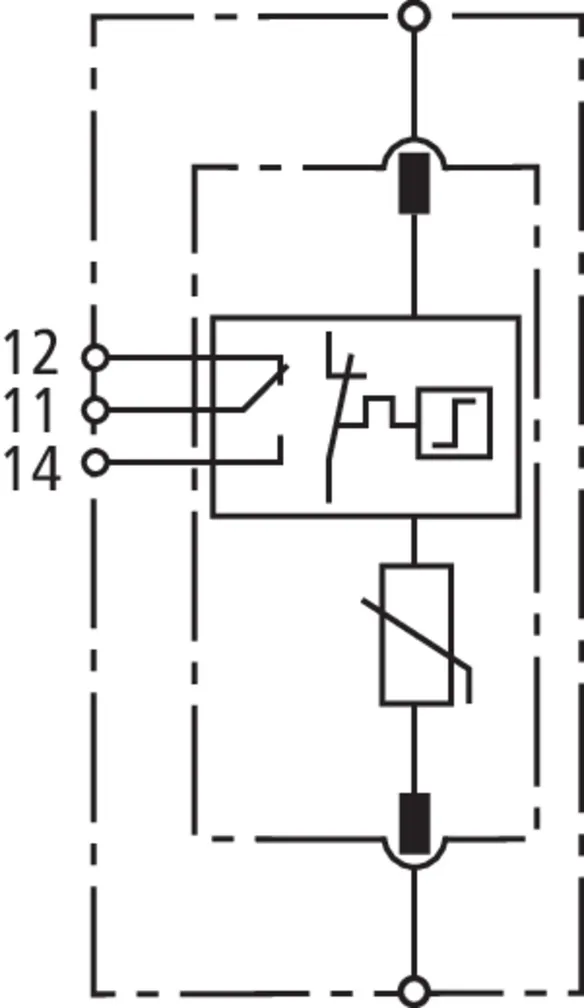

Svodič přepětí DEHNguard S 48 FM
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
s kontaktem dálkové signalizace,
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 48 V ac/60 V dcc
ochranná úroveň: <= 0,33 kV
jmenovitý impulzní proud: 7,5 kA
zkratová pevnost: 50 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 48 FM
Obj. č.: 952098
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	48 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	7,5 kA
Maximální impulzní proud (8/20 µs) (I_max )	25 kA
Ochranná úroveň (U_P )	≤ 0,33 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	42 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	48 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	60 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	7,5 kA
Maximální impulzní proud (8/20 µs) (I_max )	25 kA
Ochranná úroveň (U_P )	≤ 0,33 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	50 kA_eff
Napětí TOV (U_T) – charakteristika	70 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	90 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 952098 byl přidán na seznam.

K seznamu

Produkt 952098 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952091 DG S 75 FM

GTIN 4013364109841, Číslo celního sazebníku (EU): 85363030, Váha brutto: 120.40 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNguard S 75 FM
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
s kontaktem dálkové signalizace,
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 75 V ac/100 V dc
ochranná úroveň: <= 0,4 kV
jmenovitý impulzní proud: 10 kA
zkratová pevnost: 50 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 75 FM
Obj. č.: 952091
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	75 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 0,4 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	60 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	75 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	100 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 0,4 kV
Ochranná úroveň při 5 kA (U_P )	≤ 0,35 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	50 kA_eff
Napětí TOV (U_T) – charakteristika	90 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	115 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	--------------------
- jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
- ochranná úroveň (U_P )	≤ 0,5 kV

Produkt 952091 byl přidán na seznam.

K seznamu

Produkt 952091 byl přidán do nákupního košíku.

K nákupnímu košíku

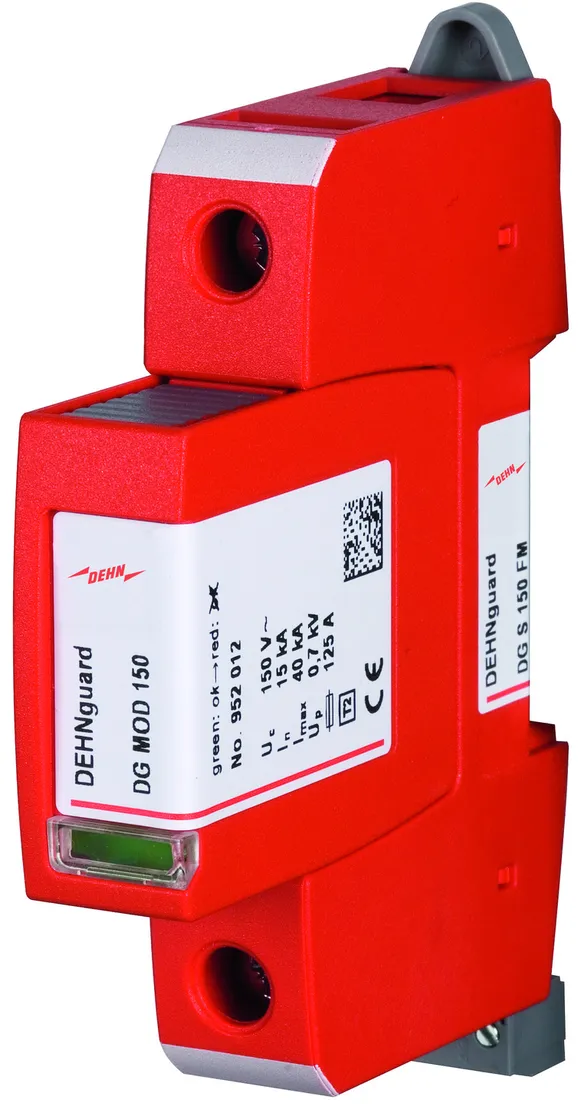

Obj. č. 952092 DG S 150 FM

GTIN 4013364109865, Číslo celního sazebníku (EU): 85363030, Váha brutto: 123.50 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNguard S 150 FM
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
s kontaktem dálkové signalizace,
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 150 V ac/200 V dc
ochranná úroveň: <= 0,7 kV
jmenovitý impulzní proud: 15 kA
zkratová pevnost: 50 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 150 FM
Obj. č.: 952092
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	150 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 0,7 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	120 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	150 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	200 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 0,7 kV
Ochranná úroveň při 5 kA (U_P )	≤ 0,55 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	50 kA_eff
Napětí TOV (U_T) – charakteristika	175 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	230 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 952092 byl přidán na seznam.

K seznamu

Produkt 952092 byl přidán do nákupního košíku.

K nákupnímu košíku

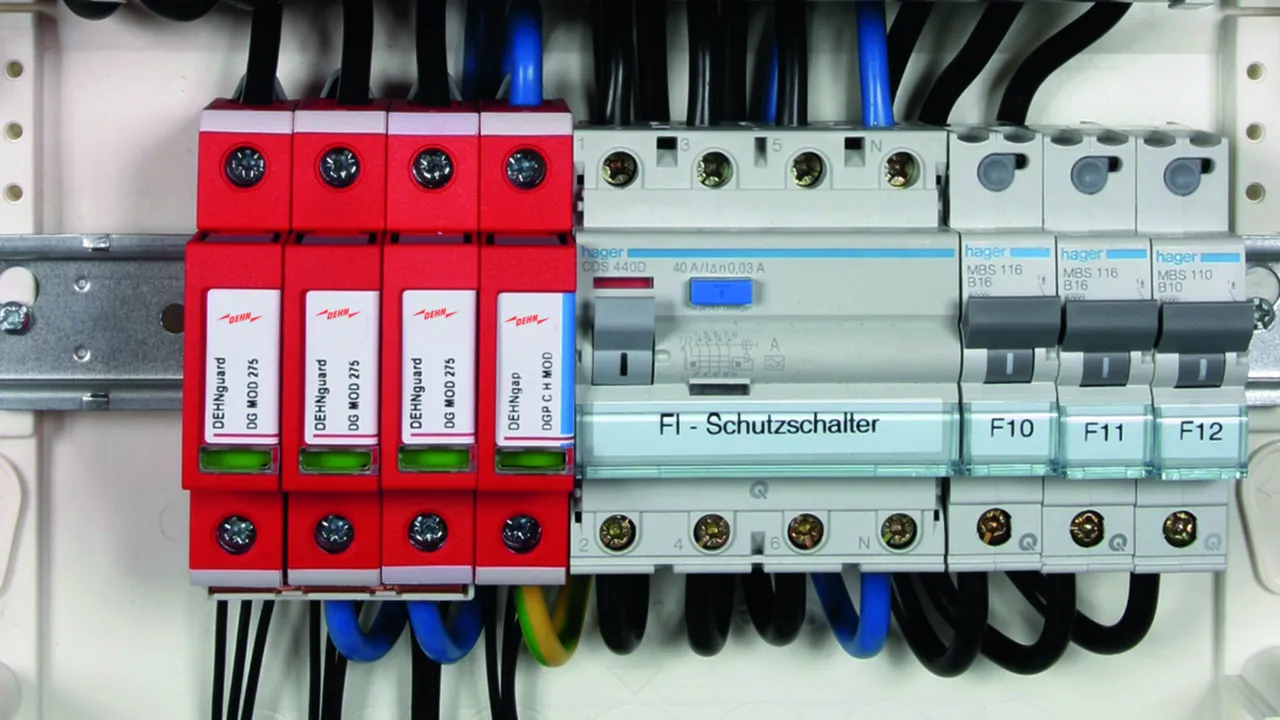

Obj. č. 952090 DG S 275 FM

GTIN 4013364108509, Číslo celního sazebníku (EU): 85363030, Váha brutto: 133.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNguard S 275 FM
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 275 V ac/350 V dc
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
zkratová pevnost: 50 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 275 FM
Obj. č.: 952090
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	350 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Ochranná úroveň při 5 kA (U_P )	≤ 1 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	50 kA_eff
Napětí TOV (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Použití svodiče v trakčních napájecích systémech 16,7 Hz
- Zkušební napětí AC (U_C )	275 V
– Jmenovité napětí AC (U_N )	230 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz

Produkt 952090 byl přidán na seznam.

K seznamu

Produkt 952090 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952093 DG S 320 FM

GTIN 4013364109889, Číslo celního sazebníku (EU): 85363030, Váha brutto: 147.70 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNguard S 320 FM
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 320 V ac/420 V dc
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 320 FM
Obj. č.: 952093
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	320 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	320 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	420 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Ochranná úroveň při 5 kA (U_P )	≤ 1,2 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 952093 byl přidán na seznam.

K seznamu

Produkt 952093 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952094 DG S 385 FM

GTIN 4013364108523, Číslo celního sazebníku (EU): 85363030, Váha brutto: 150.40 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

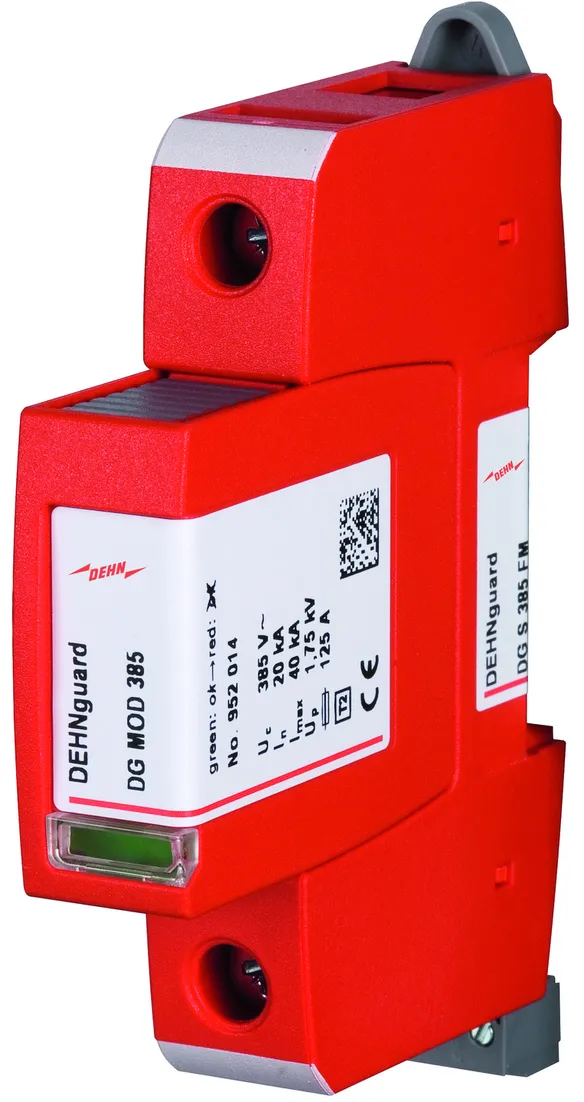

Svodič přepětí DEHNguard S 385 FM
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 385 V ac/500 V dc
ochranná úroveň: <= 1,75 kV
jmenovitý impulzní proud: 20 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 385 FM
Obj. č.: 952094
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	385 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,75 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	385 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	500 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,75 kV
Ochranná úroveň při 5 kA (U_P )	≤ 1,35 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	385 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 952094 byl přidán na seznam.

K seznamu

Produkt 952094 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952095 DG S 440 FM

GTIN 4013364109902, Číslo celního sazebníku (EU): 85363030, Váha brutto: 150.70 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNguard S 440 FM
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 440 V ac/585 V dc
ochranná úroveň: <= 2 kV
jmenovitý impulzní proud: 20 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 440 FM
Obj. č.: 952095
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	440 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 2 kV
Max. nadproudová ochrana ze strany sítě	125 A gG
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	440 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	585 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Maximální impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 2 kV
Ochranná úroveň při 5 kA (U_P )	≤ 1,7 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	125 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	580 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	765 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 952095 byl přidán na seznam.

K seznamu

Produkt 952095 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952096 DG S 600 FM

GTIN 4013364109926, Číslo celního sazebníku (EU): 85363030, Váha brutto: 170.70 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

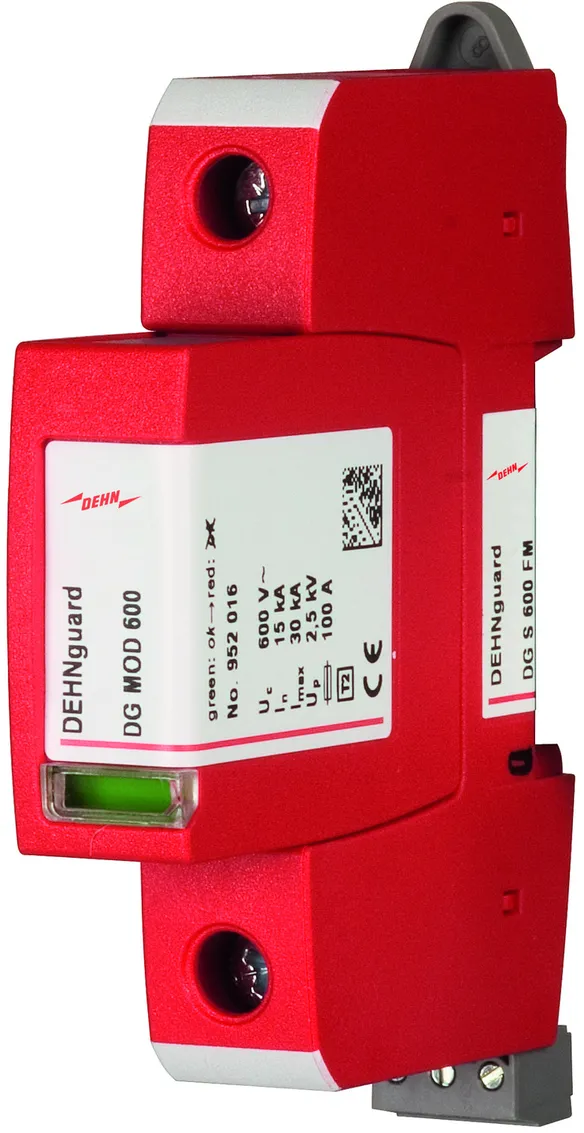

Svodič přepětí DEHNguard S 600 FM
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 600 V ac/600 V dc
ochranná úroveň: <= 2,5 kV
jmenovitý impulzní proud: 15 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 600 FM
Obj. č.: 952096
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	600 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Maximální impulzní proud (8/20 µs) (I_max )	30 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. nadproudová ochrana ze strany sítě	100 A gG
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	480 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	600 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	600 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Maximální impulzní proud (8/20 µs) (I_max )	30 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Ochranná úroveň při 5 kA (U_P )	≤ 2 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	100 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	700 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	915 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, VDE, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Použití svodiče v trakčních napájecích systémech 16,7 Hz
- Zkušební napětí AC (U_C )	600 V
– Jmenovité napětí AC (U_N )	480 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz

Produkt 952096 byl přidán na seznam.

K seznamu

Produkt 952096 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952077 DG S WE 600

GTIN 4013364119680, Číslo celního sazebníku (EU): 85363030, Váha brutto: 147.40 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

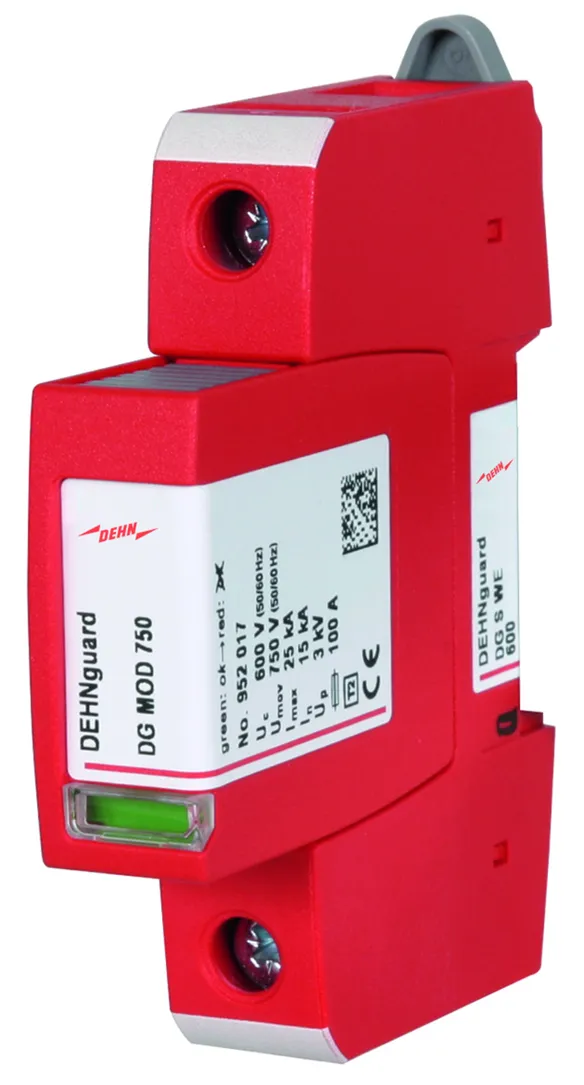

Svodič přepětí DEHNguard S WE 600
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 600 V ac/600 V dc
měrné na pětí varistoru: 750 V ac
ochranná úroveň: <= 3 kV
jmenovitý impulzní proud: 15 kA
zkratová pevnost: 50 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S WE 600
Obj. č.: 952077
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	600 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Maximální impulzní proud (8/20 µs) (I_max )	25 kA
Ochranná úroveň (U_P )	≤ 3 kV
Max. nadproudová ochrana ze strany sítě	100 A gG
Certifikace	KEMA, UL, CSA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	480 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	600 V (50/60 Hz)
Jmenovité napětí varistoru (U_mov )	750 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Maximální impulzní proud (8/20 µs) (I_max )	25 kA
Ochranná úroveň (U_P )	≤ 3 kV
Ochranná úroveň při 5 kA (U_P )	≤ 2,5 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	100 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	900 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	915 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, UL, CSA

Produkt 952077 byl přidán na seznam.

K seznamu

Produkt 952077 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952097 DG S WE 600 FM

GTIN 4013364119697, Číslo celního sazebníku (EU): 85363030, Váha brutto: 150.50 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

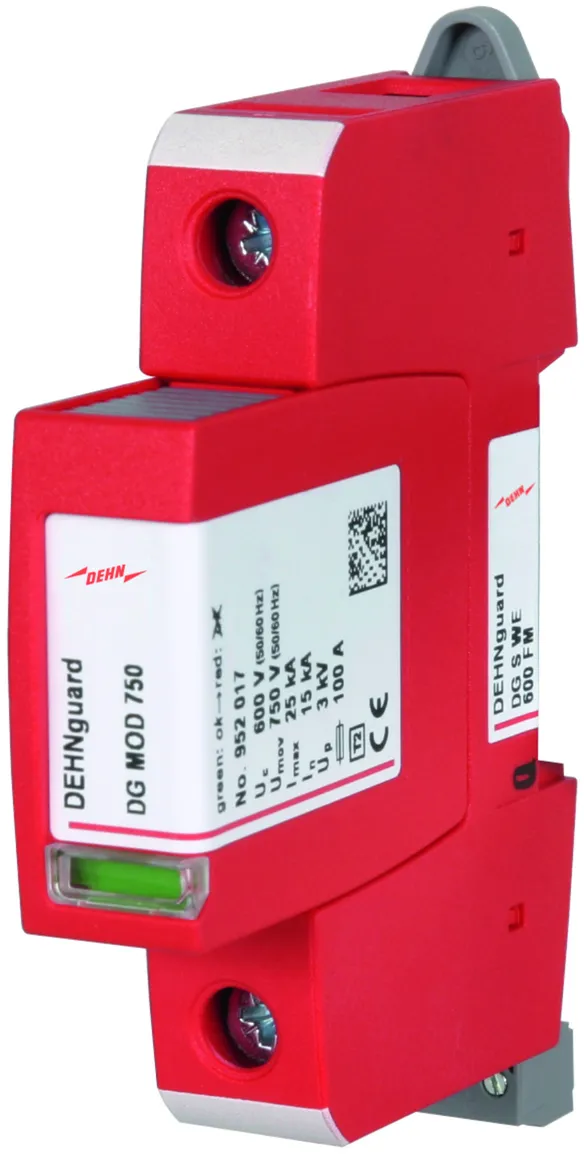

Svodič přepětí DEHNguard S WE 600 FM
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
Nejvyšší provozní napětí: 600 V ac/600 V dc
měrné napětí varistoru: 750 V ac
ochranná úroveň: <= 3 kV
jmenovitý impulzní proud: 15 kA
zkratová pevnost: 50 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S WE 600 FM
Obj. č.: 952097
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	600 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Maximální impulzní proud (8/20 µs) (I_max )	25 kA
Ochranná úroveň (U_P )	≤ 3 kV
Max. nadproudová ochrana ze strany sítě	100 A gG
Certifikace	KEMA, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	480 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	600 V (50/60 Hz)
Jmenovité napětí varistoru (U_mov )	750 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	15 kA
Maximální impulzní proud (8/20 µs) (I_max )	25 kA
Ochranná úroveň (U_P )	≤ 3 kV
Ochranná úroveň při 5 kA (U_P )	≤ 2,5 kV
Doba odezvy (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	100 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	900 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	915 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA, UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 952097 byl přidán na seznam.

K seznamu

Produkt 952097 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNguard S

DEHNguard S ...

Obj. č. 952078 DG S 48

Pro stažení 952070.stp musíte být přihlášeni.

Pro stažení 952070.igs musíte být přihlášeni.

Pro stažení 952070.jt musíte být přihlášeni.

Pro stažení 952070.dwg musíte být přihlášeni.

Pro stažení 952070m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952078.wspak musíte být přihlášeni.

Pro stažení DEHN.952078.edz musíte být přihlášeni.

Produkt 952078 byl přidán na seznam.

Produkt 952078 byl přidán do nákupního košíku.

Obj. č. 952071 DG S 75

Pro stažení 952070.stp musíte být přihlášeni.

Pro stažení 952070.igs musíte být přihlášeni.

Pro stažení 952070.jt musíte být přihlášeni.

Pro stažení 952070.dwg musíte být přihlášeni.

Pro stažení 952070m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952071.wspak musíte být přihlášeni.

Pro stažení DEHN.952071.edz musíte být přihlášeni.

Produkt 952071 byl přidán na seznam.

Produkt 952071 byl přidán do nákupního košíku.

Obj. č. 952072 DG S 150

Pro stažení 952070.stp musíte být přihlášeni.

Pro stažení 952070.igs musíte být přihlášeni.

Pro stažení 952070.jt musíte být přihlášeni.

Pro stažení 952070.dwg musíte být přihlášeni.

Pro stažení 952070m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952072.wspak musíte být přihlášeni.

Pro stažení DEHN.952072.edz musíte být přihlášeni.

Produkt 952072 byl přidán na seznam.

Produkt 952072 byl přidán do nákupního košíku.

Obj. č. 952070 DG S 275

Pro stažení 952070.stp musíte být přihlášeni.

Pro stažení 952070.igs musíte být přihlášeni.

Pro stažení 952070.jt musíte být přihlášeni.

Pro stažení 952070.dwg musíte být přihlášeni.

Pro stažení 952070m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952070.wspak musíte být přihlášeni.

Pro stažení 952070_eplan.zip musíte být přihlášeni.

Produkt 952070 byl přidán na seznam.

Produkt 952070 byl přidán do nákupního košíku.

Obj. č. 952073 DG S 320

Pro stažení 952070.stp musíte být přihlášeni.

Pro stažení 952070.igs musíte být přihlášeni.

Pro stažení 952070.jt musíte být přihlášeni.

Pro stažení 952070.dwg musíte být přihlášeni.

Pro stažení 952070m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952073.wspak musíte být přihlášeni.

Pro stažení DEHN.952073.edz musíte být přihlášeni.

Produkt 952073 byl přidán na seznam.

Produkt 952073 byl přidán do nákupního košíku.

Obj. č. 952074 DG S 385

Pro stažení 952070.stp musíte být přihlášeni.

Pro stažení 952070.igs musíte být přihlášeni.

Pro stažení 952070.jt musíte být přihlášeni.

Pro stažení 952070.dwg musíte být přihlášeni.

Pro stažení 952070m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952074.wspak musíte být přihlášeni.

Pro stažení DEHN.952074.edz musíte být přihlášeni.

Produkt 952074 byl přidán na seznam.

Produkt 952074 byl přidán do nákupního košíku.

Obj. č. 952075 DG S 440

Pro stažení 952070.stp musíte být přihlášeni.

Pro stažení 952070.igs musíte být přihlášeni.

Pro stažení 952070.jt musíte být přihlášeni.

Pro stažení 952070.dwg musíte být přihlášeni.

Pro stažení 952070m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952075.wspak musíte být přihlášeni.

Pro stažení DEHN.952075.edz musíte být přihlášeni.

Produkt 952075 byl přidán na seznam.

Produkt 952075 byl přidán do nákupního košíku.

Obj. č. 952076 DG S 600

Pro stažení 952070.stp musíte být přihlášeni.

Pro stažení 952070.igs musíte být přihlášeni.

Pro stažení 952070.jt musíte být přihlášeni.

Pro stažení 952070.dwg musíte být přihlášeni.

Pro stažení 952070m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952076.wspak musíte být přihlášeni.

Pro stažení DEHN.952076.edz musíte být přihlášeni.
