Obj. č. 971121 DSE M 1 60

GTIN 4013364138582, Číslo celního sazebníku (EU): 85363090, Váha brutto: 300.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Koordinovaný svodič bleskových proudů DEHNsecure M 1 60
1 pólový, modulární, zásuvný, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 2TE
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 60 V dc
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 25 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 1 60
Obj. č.: 971121
nebo rovnocenný.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Certifikace	UL
Rozšířená technická data:	Použití v obvodech nouzového osvětlení

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Ochranná úroveň (U_P )	≤ 1,5 kV
Koordinace se svodičem DEHNguard	DG SE DC 60 (obj. č. 972 110)
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, 9/DC-) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+'/DC-') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	UL
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možnost zapojení v DC a AC sítích	ne

Produkt 971121 byl přidán na seznam.

K seznamu

Produkt 971121 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971120 DSE M 1 220

GTIN 4013364133631, Číslo celního sazebníku (EU): 85363090, Váha brutto: 268.20 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Koordinovaný svodič bleskových proudů DEHNsecure M 1 220
1 pólový, modulární, zásuvný, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 2TE
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 220 V dc
ochranná úroveň: <= 2,5 kV
bleskový proud (10/350): 25 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 1 220
Obj. č.: 971120
nebo rovnocenný.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	220 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG

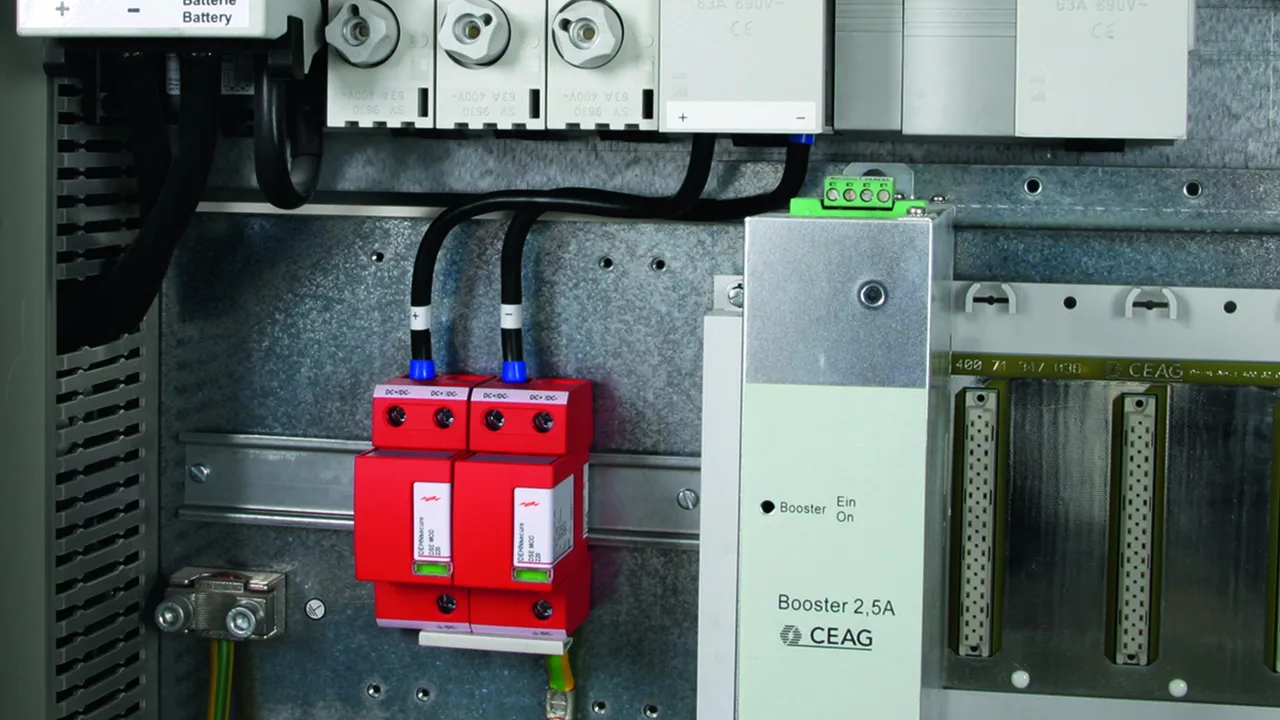

Rozšířená technická data:	Použití v obvodech nouzového osvětlení

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	220 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Ochranná úroveň (U_P )	≤ 2,5 kV
Koordinace se svodičem DEHNguard (délka vedení ≥ 1 m)	DG SE DC 550 (obj. č. 972 130)
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, 9/DC-) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+'/DC-') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možnost zapojení v DC a AC sítích	ne

Produkt 971120 byl přidán na seznam.

K seznamu

Produkt 971120 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971122 DSE M 1 242

GTIN 4013364144477, Číslo celního sazebníku (EU): 85363090, Váha brutto: 273.70 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Koordinovaný svodič bleskových proudů DEHNsecure M 1 242
1 pólový, modulární, zásuvný, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 2TE
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 242 V dc
ochranná úroveň: <= 2,5 kV
bleskový proud (10/350): 25 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 1 242
Obj. č.: 971122
nebo rovnocenný.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	242 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– maximální přípustné trvalé napětí AC (U_C )	255 V

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	242 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Ochranná úroveň (U_P )	≤ 2,5 kV
Koordinace se svodičem DEHNguard (délka vedení ≥ 1 m)	DG SE DC 550 (obj. č. 972 130)
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, 9/DC-) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+'/DC-') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možnost zapojení v DC a AC sítích	ano
– maximální přípustné trvalé napětí AC (U_C )	255 V

Produkt 971122 byl přidán na seznam.

K seznamu

Produkt 971122 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971126 DSE M 1 60 FM

GTIN 4013364138599, Číslo celního sazebníku (EU): 85363090, Váha brutto: 304.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Koordinovaný svodič bleskových proudů DEHNsecure M 1 60 FM
1 pólový, modulární, steckbarer, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 2TE
s kontaktem dálkové signalizace
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 60 V dc
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 25 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 1 60 FM
Obj. č.: 971126
nebo rovnocenný.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Certifikace	UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Rozšířená technická data:	Použití v obvodech nouzového osvětlení

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) (I_n )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Koordinace se svodičem DEHNguard	DG SE DC 60 FM (obj. č. 972 115)
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, 9/DC-) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+'/DC-') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možnost zapojení v DC a AC sítích	ne

Produkt 971126 byl přidán na seznam.

K seznamu

Produkt 971126 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971125 DSE M 1 220 FM

GTIN 4013364133648, Číslo celního sazebníku (EU): 85363090, Váha brutto: 241.90 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Koordinovaný svodič bleskových proudů DEHNsecure M 1 220 FM
1 pólový, modulární, steckbarer, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 2TE
s kontaktem dálkové signalizace
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 220 V dc
ochranná úroveň: <= 2,5 kV
bleskový proud (10/350): 25 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 1 220 FM
Obj. č.: 971125
nebo rovnocenný.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	220 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Kontakt dálkové signalizace/typ kontaktu	přepínač
Rozšířená technická data:	Použití v obvodech nouzového osvětlení

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	220 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Ochranná úroveň (U_P )	≤ 2,5 kV
Koordinace se svodičem DEHNguard (délka vedení ≥ 1 m)	DG SE DC 500 FM (obj. č. 972 135)
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, 9/DC-) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+'/DC-') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možnost zapojení v DC a AC sítích	ne

Produkt 971125 byl přidán na seznam.

K seznamu

Produkt 971125 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971127 DSE M 1 242 FM

GTIN 4013364144484, Číslo celního sazebníku (EU): 85363090, Váha brutto: 269.50 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Koordinovaný svodič bleskových proudů DEHNsecure M 1 242 FM
1 pólový, modulární, steckbarer, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 2TE
s kontaktem dálkové signalizace
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 242 V dc
ochranná úroveň: <= 2,5 kV
bleskový proud (10/350): 25 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 1 242 FM
Obj. č.: 971127
nebo rovnocenný.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	242 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Kontakt dálkové signalizace/typ kontaktu	přepínač
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– maximální přípustné trvalé napětí AC (U_C )	255 V

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	242 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Ochranná úroveň (U_P )	≤ 2,5 kV
Koordinace se svodičem DEHNguard (délka vedení ≥ 1 m)	DG SE DC 500 FM (obj. č. 972 135)
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, 9/DC-) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+'/DC-') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možnost zapojení v DC a AC sítích	ano
– maximální přípustné trvalé napětí AC (U_C )	255 V

Produkt 971127 byl přidán na seznam.

K seznamu

Produkt 971127 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971221 DSE M 2P 60

GTIN 4013364138612, Číslo celního sazebníku (EU): 85363090, Váha brutto: 638.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Koordinovaný svodič bleskových proudů DEHNsecure M 2P 60
2 pólový, modulární, zásuvný, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 4TE
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 60 V dc
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 50 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 2P 60
Obj. č.: 971221
nebo rovnocenný.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25/50 kA
Ochranná úroveň (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Certifikace	UL

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25/50 kA
Specifická energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25/625,00 kJ/ohm
Koordinace se svodičem DEHNguard	DG SE DC 60 (obj. č. 972 110)
Ochranná úroveň (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5/≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	UL

Produkt 971221 byl přidán na seznam.

K seznamu

Produkt 971221 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971226 DSE M 2P 60 FM

GTIN 4013364138629, Číslo celního sazebníku (EU): 85363090, Váha brutto: 675.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Koordinovaný svodič bleskových proudů DEHNsecure M 2P 60 FM
2 pólový, modulární, zásuvný, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 4TE
s kontaktem dálkové signalizace
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 60 V dc
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 50 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 2P 60 FM
Obj. č.: 971226
nebo rovnocenný.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25/50 kA
Ochranná úroveň (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Certifikace	UL
Kontakt dálkové signalizace/typ kontaktu	přepínač

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25/50 kA
Specifická energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25/625,00 kJ/ohm
Koordinace se svodičem DEHNguard	DG SE DC 60 FM (obj. č. 972 115)
Ochranná úroveň (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5/≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 971226 byl přidán na seznam.

K seznamu

Produkt 971226 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971222 DSE NG 2P 60 FM

GTIN 4013364489523, Číslo celního sazebníku (EU): 85363090, Váha brutto: 507.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Otevřít PDF

Další informace

Koordinovaný svodič bleskových proudů DEHNsecure M 2P 60 FM
2 pólový, modulární, zásuvný, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 4TE
s kontaktem dálkové signalizace
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 60 V dc
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 50 kA
zkratová pevnost DC: 10 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE NG 2P 60 FM
Obj. č.: 971222
nebo rovnocenný.

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25/50 kA
Ochranná úroveň (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Kontakt dálkové signalizace/typ kontaktu	přepínač

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25/50 kA
Specifická energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25/625,00 kJ/ohm
Ochranná úroveň (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5/≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	100 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 971222 byl přidán na seznam.

K seznamu

Produkt 971222 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNsecure modular

DEHNsecure M 1 ...

Obj. č. 971121 DSE M 1 60

Pro stažení 961110.stp musíte být přihlášeni.

Pro stažení 961110.igs musíte být přihlášeni.

Pro stažení 961110.jt musíte být přihlášeni.

Pro stažení 961110.dwg musíte být přihlášeni.

Pro stažení 971120m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971121.wspak musíte být přihlášeni.

Pro stažení DEHN.971121.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971121 byl přidán na seznam.

Produkt 971121 byl přidán do nákupního košíku.

Obj. č. 971120 DSE M 1 220

Pro stažení 961110.stp musíte být přihlášeni.

Pro stažení 961110.igs musíte být přihlášeni.

Pro stažení 961110.jt musíte být přihlášeni.

Pro stažení 961110.dwg musíte být přihlášeni.

Pro stažení 971120m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971120.wspak musíte být přihlášeni.

Pro stažení DEHN.971120.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971120 byl přidán na seznam.

Produkt 971120 byl přidán do nákupního košíku.

Obj. č. 971122 DSE M 1 242

Pro stažení 961110.stp musíte být přihlášeni.

Pro stažení 961110.igs musíte být přihlášeni.

Pro stažení 961110.jt musíte být přihlášeni.

Pro stažení 961110.dwg musíte být přihlášeni.

Pro stažení 971120m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971122.wspak musíte být přihlášeni.

Pro stažení DEHN.971122.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971122 byl přidán na seznam.

Produkt 971122 byl přidán do nákupního košíku.

DEHNsecure M 1 ... FM

Obj. č. 971126 DSE M 1 60 FM

Pro stažení 961115.stp musíte být přihlášeni.

Pro stažení 961115.igs musíte být přihlášeni.

Pro stažení 961115.jt musíte být přihlášeni.

Pro stažení 961115.dwg musíte být přihlášeni.

Pro stažení 971125m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971126.wspak musíte být přihlášeni.

Pro stažení DEHN.971126.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971126 byl přidán na seznam.

Produkt 971126 byl přidán do nákupního košíku.

Obj. č. 971125 DSE M 1 220 FM

Pro stažení 961115.stp musíte být přihlášeni.

Pro stažení 961115.igs musíte být přihlášeni.

Pro stažení 961115.jt musíte být přihlášeni.

Pro stažení 961115.dwg musíte být přihlášeni.

Pro stažení 971125m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971125.wspak musíte být přihlášeni.

Pro stažení DEHN.971125.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971125 byl přidán na seznam.

Produkt 971125 byl přidán do nákupního košíku.

Obj. č. 971127 DSE M 1 242 FM

Pro stažení 961115.stp musíte být přihlášeni.

Pro stažení 961115.igs musíte být přihlášeni.

Pro stažení 961115.jt musíte být přihlášeni.

Pro stažení 961115.dwg musíte být přihlášeni.

Pro stažení 971125m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971127.wspak musíte být přihlášeni.

Pro stažení DEHN.971127.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971127 byl přidán na seznam.

Produkt 971127 byl přidán do nákupního košíku.

DEHNsecure M 2P ... (FM)

Obj. č. 971221 DSE M 2P 60

Pro stažení 951200.stp musíte být přihlášeni.

Pro stažení 951200.igs musíte být přihlášeni.

Pro stažení 951200.jt musíte být přihlášeni.

Pro stažení 951200.dwg musíte být přihlášeni.

Pro stažení 971221m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971221.wspak musíte být přihlášeni.

Pro stažení DEHN.971221.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971221 byl přidán na seznam.
