DEHNbloc Maxi S

  • Svodič bleskových proudů v kompaktním provedení na bázi jiskřiště s předjištěním odolným proti bleskovému proudu
  • Montáž přímo na sběrnici PEN/N
  • Nízká ochranná úroveň UP ≤ 2,5 kV (včetně délky přívodu 80 cm)
  • Přímá koordinace se svodičem přepětí DEHNguard bez nutnosti vkládat oddělovací tlumivku nebo zajistit délku vedení
  • Zkratová pevnost 100 kAeff (220 kApeak)
  • Jiskřiště s technologií RADAX-Flow s vysokou schopností zhasnout nebo omezit následné proudy
  • Schopnost svádět vysoké bleskové proudy
  • S rozhraním pro optický kabel k připojení na systém monitorování stavu

Details

lorem ipsum

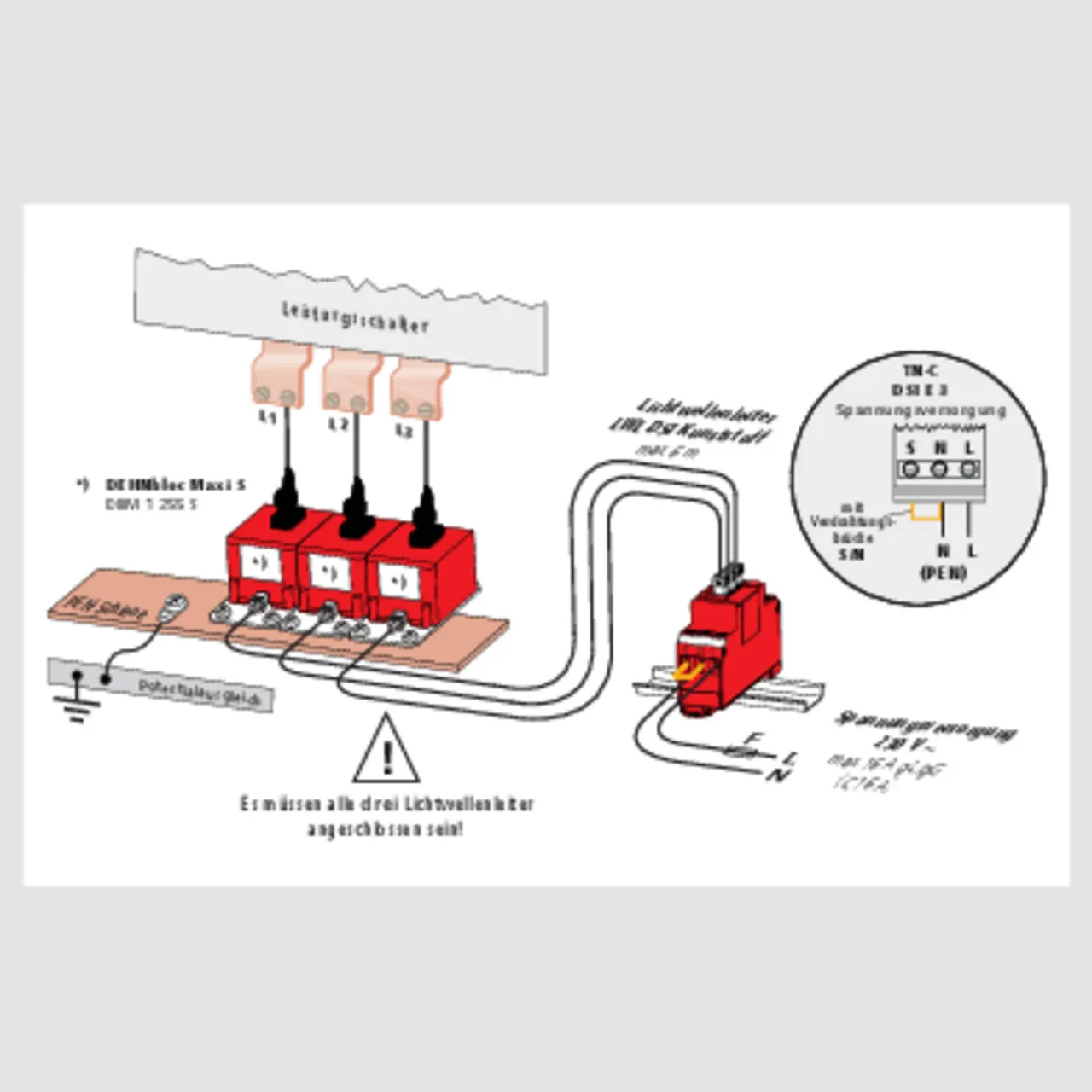

Zapojení 3-0 v síti TN-C
lorem ipsum
lorem ipsum

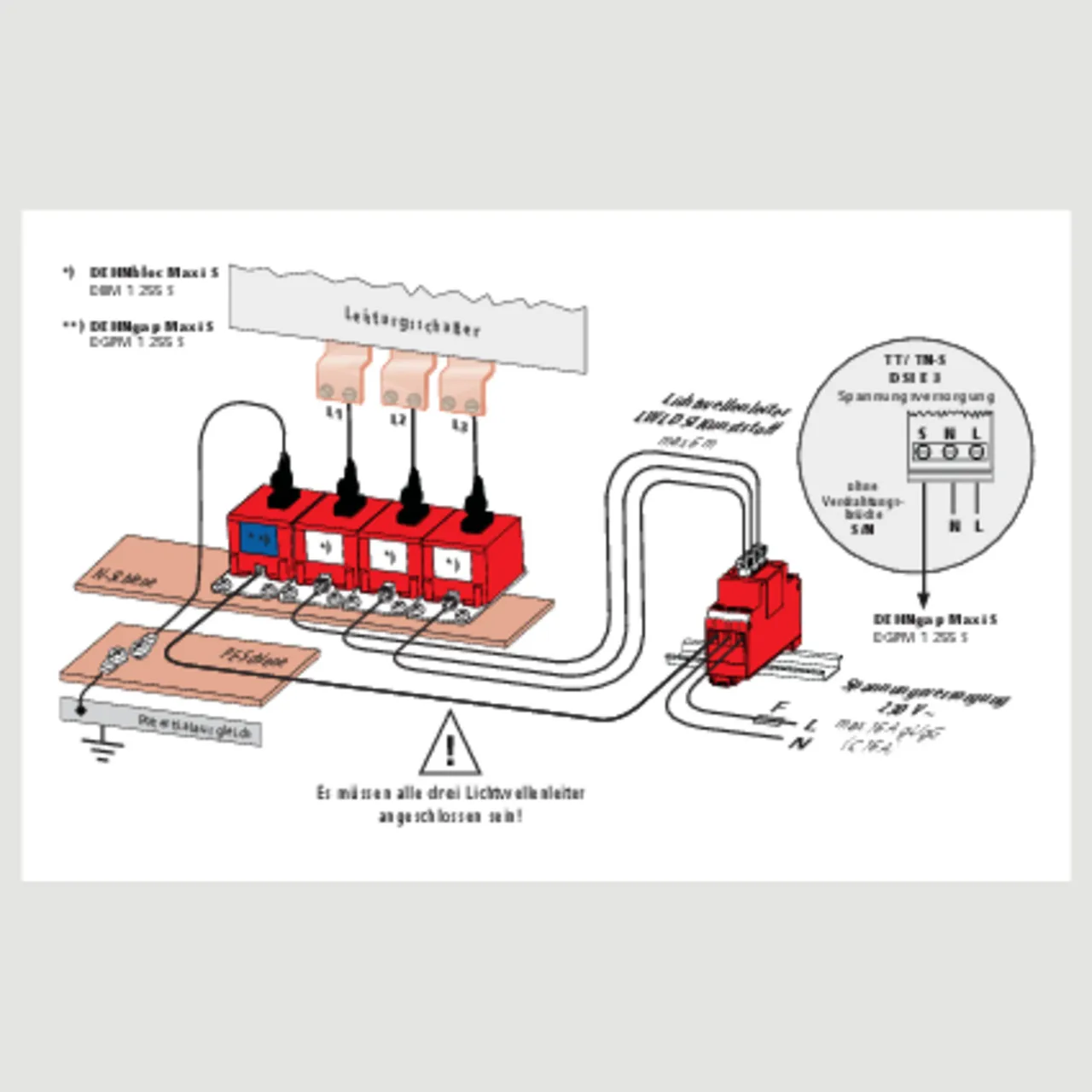

Zapojení 3+1 v síti TT nebo TN-S
lorem ipsum

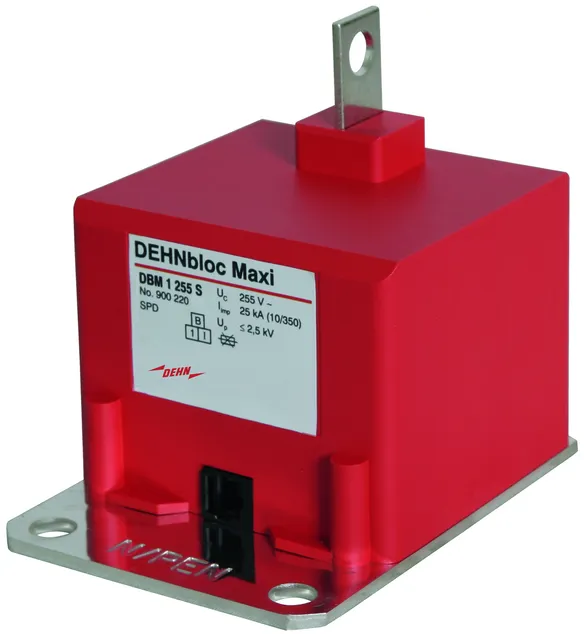

DEHNbloc Maxi 1 255 S

Koordinovaný, jednopólový svodič bleskových proudů s integrovaným předjištěním pro instalaci na sběrnici v sítích 230/400 V.

1 Produkt

Obj. č. 900220 DBM 1 255 S

GTIN 4013364106734, Číslo celního sazebníku (EU): 85363090, Váha brutto: 730.70 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Koordinovaný svodič bleskových proudů DEHNbloc Maxi 1 255 S
1 pólový, koordinovaný svodič bleskových proudů
typ 1 podle ČSN EN 61643-11
s integrovaným předjištěním pro instalaci
na průmyslový sběrnicový systém
s technologií RADAX-Flow
k omezení následných proudů
nejvyšší provozní napětí: 255 V ac
Úroveň ochrany: <= 2,5 kV (dodržena délka přívodů 80 cm)
bleskový proud (10/350): 25 kA
schopnost omezit následný proud: 50 kAeff
jmenovitá vypínací schopnost interní
záložní ochrany: až 100 kAff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line
montáž na přípojnici PEN/N min. 25 mm2
instalační rozměry (Š x V x H): (72 x 89 x 100) mm
krytí: IP 5X (Stupeň krytí)

Výrobek: DEHN
Typ: DBM 1 255 S
Obj. č.: 900220
nebo rovnocenný.

Certifikáty



Integrované předjištění

Předjištění je plně integrováno. To přináší minimální potřebu místa, nižší náklady na montáž a rychlejší instalaci a kratší připojovací vodiče. Tyto vlastnosti mají skupiny produktů DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI a V(A) NH.

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11 typ 1/Třída I
Maximální provozní napětí AC (UC ) 255 V (50/60 Hz)
Bleskový proud (10/350 µs) (Iimp ) 25 kA
Ochranná úroveň (UP ) ≤ 2,5 kV (včetně délky přívodu 80 cm)
Max. nadproudová ochrana ze strany sítě není potřebná
Ukazatel provozu prostřednictvím optického kabelu přes DSI E 3
