DEHNbloc Maxi

Uzavřené jiskřiště RADAX-Flow s vysokou schopností omezit následné proudy
Jiskřiště je selektivní, do velikosti zkratového proudu 50 kA_eff nezpůsobuje vybavení pojistek od hodnoty 35 A gG
Schopnost svádět bleskové proudy
Přímá koordinace se svodičem přepětí DEHNguard ... nebo V(A) NH ... bez nutnosti vkládat oddělovací tlumivku nebo zajistit délku vedení
V provedení NH velikosti 00
Nízká ochranná úroveň

Details

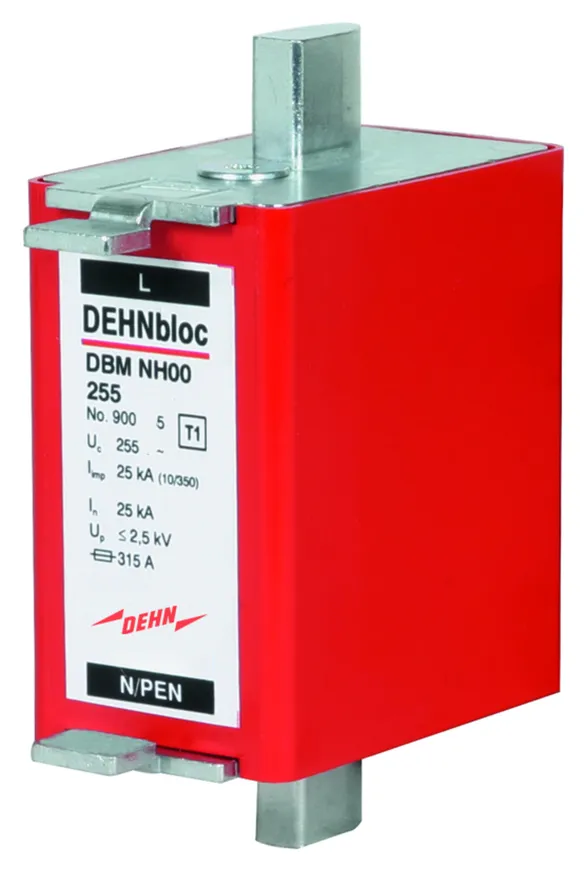

DEHNbloc Maxi NH00 255

Koordinovaný, jednopólový svodič bleskových proudů v provedení NH velikosti 00 pro sítě TN-C a TN-S 230/400 V.

1 Produkt

Obj. č. 900255 DBM NH00 255

GTIN 4013364125773, Číslo celního sazebníku (EU): 85363090, Váha brutto: 208.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Koordinovaný svodič bleskových proudů DEHNbloc Maxi NH00 255
jednopólový, koordinovaný svodič bleskových proudů
v provedení NH velikost 00 s vysokou
schopností omezit následné proudy
svodič Typ 1 podle ČSN EN 61643-11
s technologií RADAX-Flow
nejvyšší provozní napětí: 255 V ac
ochranná úroveň: <= 2,5 kV
bleskový proud (10/350): 25 kA
schopnost omezit následný proud: 100 kAeff
omezení následného proudu/selektivita do 50 kAeff: při 35 A gL/gG
energetická koordinace podle ČSN EN 62305-4 přímo
s typy 2 svodičů skupiny Red/line

Výrobek: DEHN
Typ: DBM NH00 255
Obj. č.: 900255
nebo rovnocenný.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. předjištění (L) do I_K= 50 kA_eff	315 A gG

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Ochranná úroveň (U_P )	≤ 2,5 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	nevybaví pojistky 35 A gG do 50 kA_eff(prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K= 50 kA_eff	315 A gG
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Počet vstupů	1

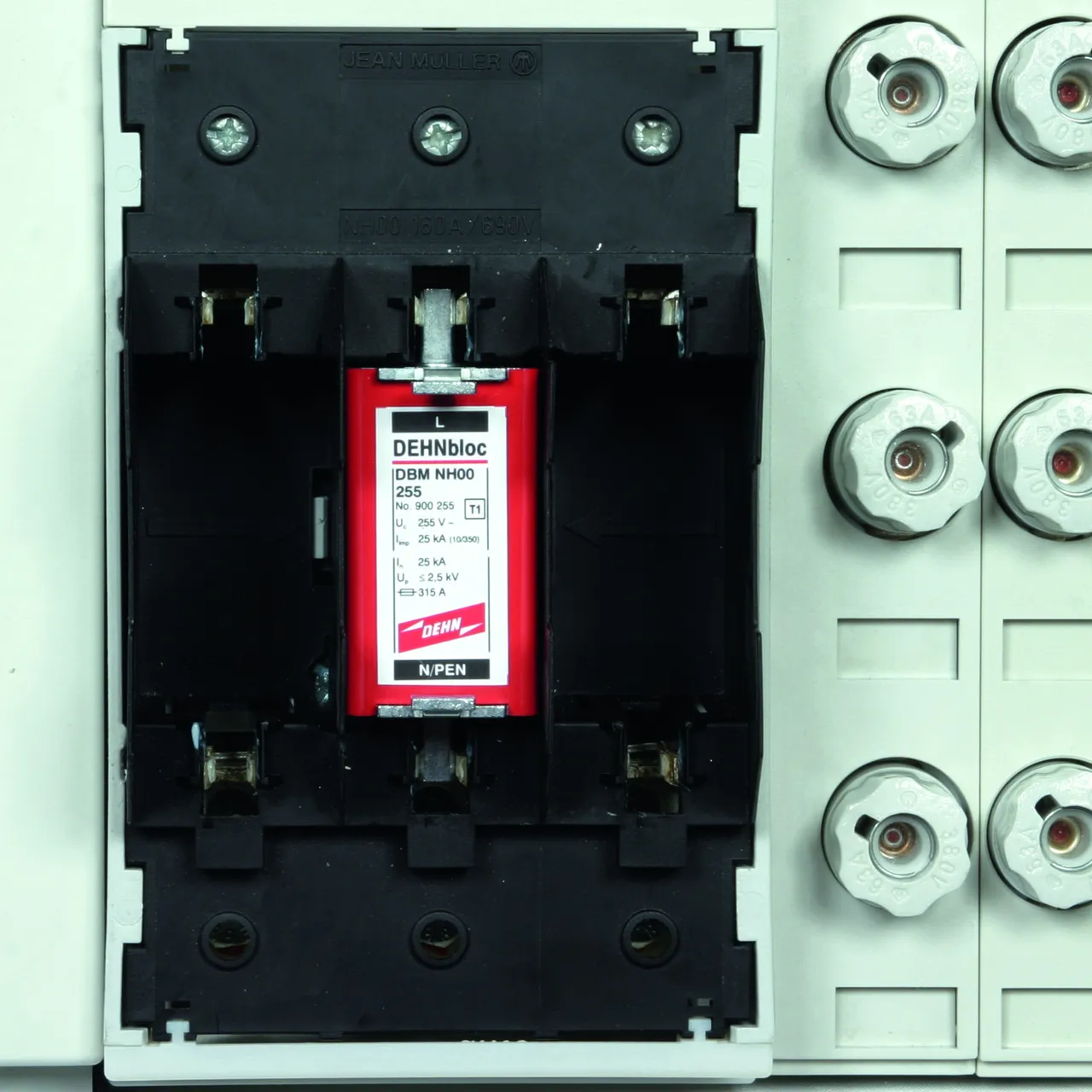

Montáž	pojistkový spodek NH velikosti 00
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	odpovídající celkové instalaci
Rozšířená technická data:	Použití v rozvodnách s prospektivním zkratovým proudem vyšším než 50 kA_eff (zkoušeno podle VDE)
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení/zhasnutí následného síťového proudu	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	315 A gG
