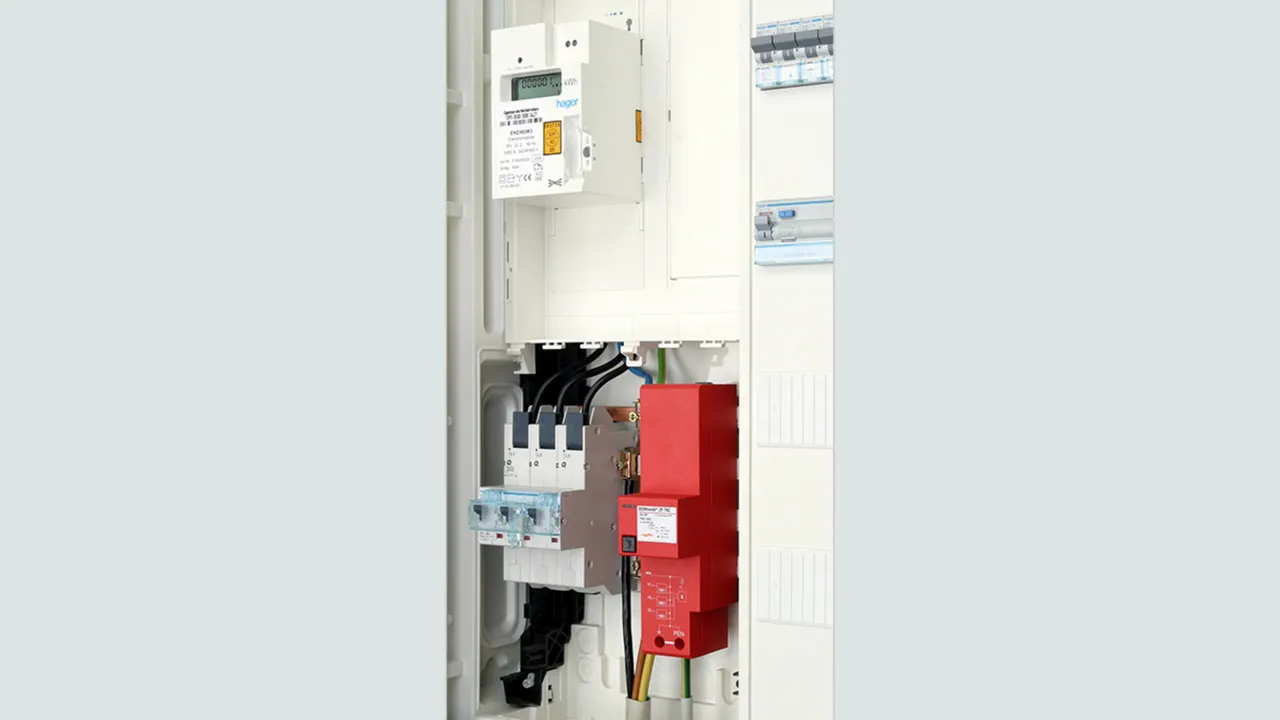

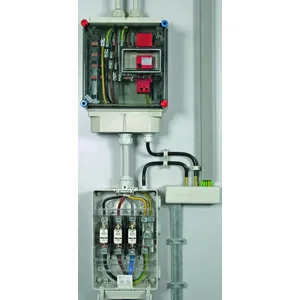

DEHNventil ZP

Kombinovaný svodič typ 1 + typ 2 vybavený jiskřištěm s technologií RADAX-Flow
Beze zbytku splňuje požadavky Směrnice VDE-AR-N 4100 pro zapojení před elektroměrem
Jednoduchá a rychlá montáž zaklapnutím na 40 mm systém přípojnic
Kontrola stavu pomocí testovacího tlačítka s kontrolkou
Jiskřiště zajišťuje selektivitu s předřazeným jištěním, do velikosti zkratového proudu 25 kA_eff nezpůsobuje vybavení pojistek od hodnoty 35 A gG
Schopnost svádět bleskové proudy až do 100 kA (10/350 µs)
Umožňuje ochranu koncového zařízení
Nabízí nejvyšší provozní spolehlivost chráněných přístrojů a zařízení

Details

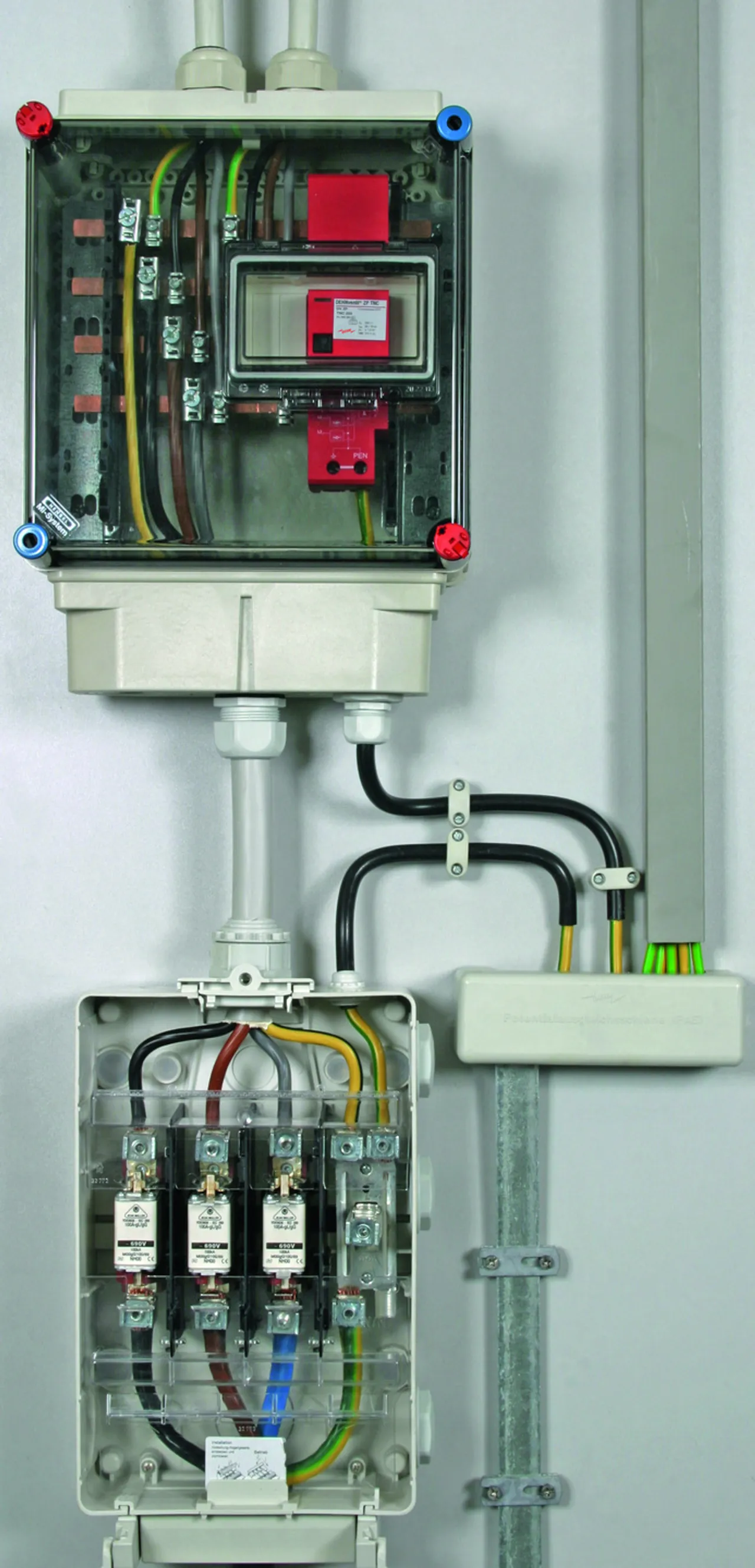

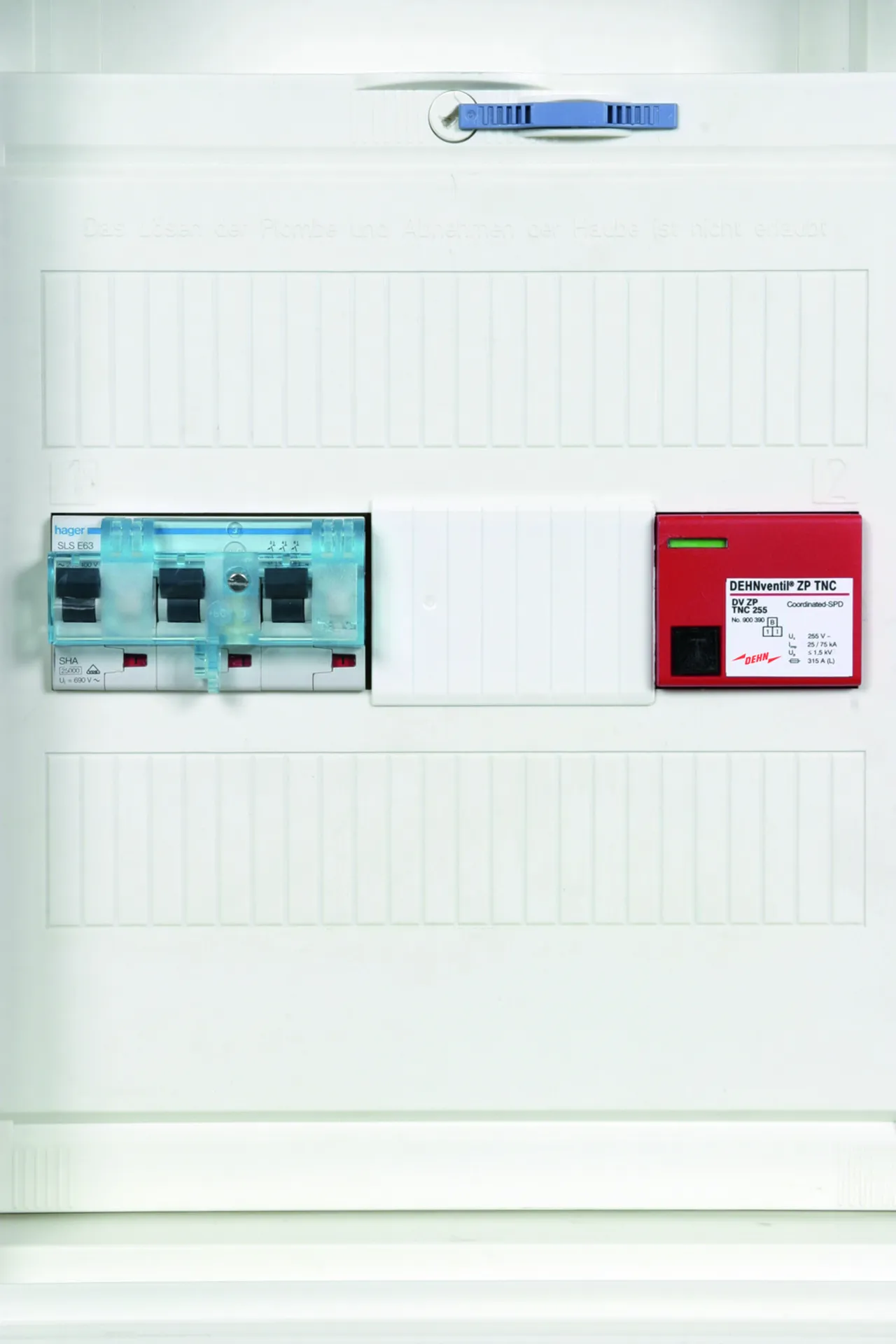

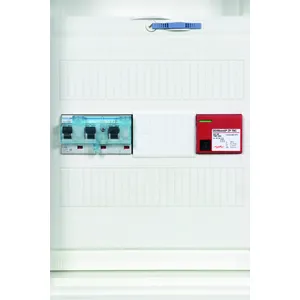

DEHNventil ZP TNC

Kombinovaný svodič pro sítě TN-C určený pro instalaci do hlavního přívodu napájení pro objekty s hromosvodem a vysokými požadavky na výkon (zapojení 3+0).

1 Produkt

Obj. č. 900390 DV ZP TNC 255

GTIN 4013364105751, Číslo celního sazebníku (EU): 85363090, Váha brutto: 957.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Kombinovaný svodič DEHNventil ZP TNC 255

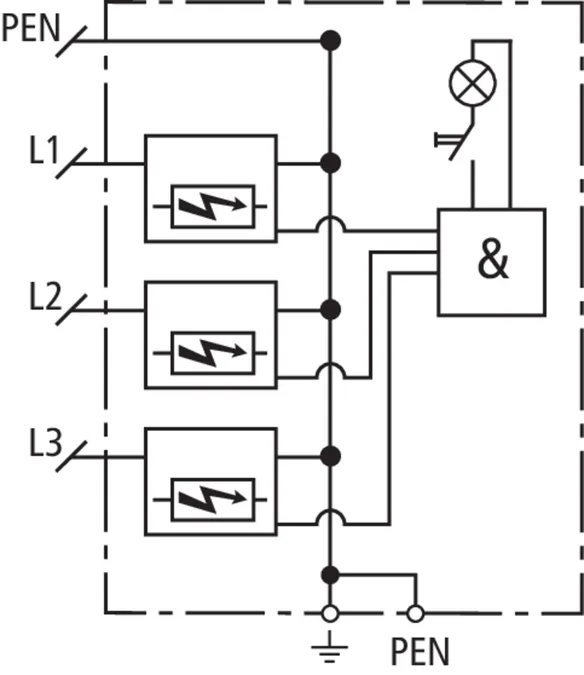

3 pólový kombinovaný svodič pro sítě 230/400 V TN-C
pro instalaci před elektroměrem podle VDN předpisu
svodič typ 1 + typ 2 podle ČSN EN 61643-11
technologie jiskřiště RADAX-Flow pro
omezení následných proudů
instalace bez použití nářadí nasunutím
na 40 mm systém sběrnic ve spodní části
elektroměrového rozváděče
nejvyšší provozní napětí: 255 V ac
ochranná úroveň: <= 1,5 kV
bleskový impulzní proud (10/350): 75 kA
schopnost zhášet následné proudy: 25 kAeff
energeticky zkoordinovaný podle ČSN EN 62305-4
svodič řady Red/Line chrání koncová zařízení
ukazatel stavu

Výrobek: DEHN
Typ: DV ZP TNC 255
Obj. č.: 900390
nebo rovnocenný.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. předjištění do I_K= 25 kA_eff	315 A gG
Certifikace	VDE

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Specifická energie [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	25 kA
Specifická energie [L-PEN] (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25/75 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Schopnost omezit následný proud AC (I_fi )	25 kA_eff
Omezení následného proudu/selektivita	nevybaví pojistky 35 A gG do 25 kA_eff(prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění do I_K= 25 kA_eff	315 A gG
Max. předjištění při I_K> 25 kA_eff	200 A gG
Napětí TOV [L-PEN] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Kontrola stavu	tlačítko s kontrolkou
Počet vstupů	1
Průřez připojovacích vodičů (PEN, 9)	10 - 35 mm² jemně slaněný/50 mm² hrubě slaněný
Montáž	40 mm sběrnicový systém
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 30 (s krytem)
Montážní rozměr	3 TE, DIN 43880
Certifikace	VDE

Produkt 900390 byl přidán na seznam.

K seznamu

Produkt 900390 byl přidán do nákupního košíku.

K nákupnímu košíku

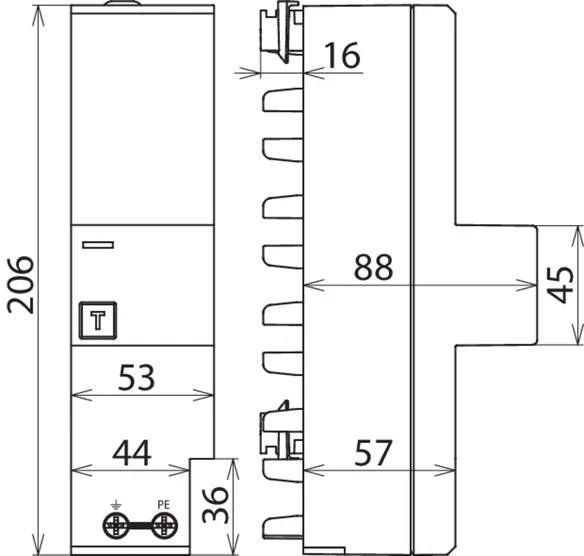

DEHNventil ZP TT

Kombinovaný svodič pro sítě TT a TN-S určený pro instalaci do hlavního přívodu napájení pro objekty s hromosvodem a s požadavky na vysoký výkon (zapojení 3+1).

1 Produkt

Obj. č. 900391 DV ZP TT 255

GTIN 4013364105768, Číslo celního sazebníku (EU): 85363090, Váha brutto: 1.08 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Kombinovaný svodič DEHNventil ZP TT 255

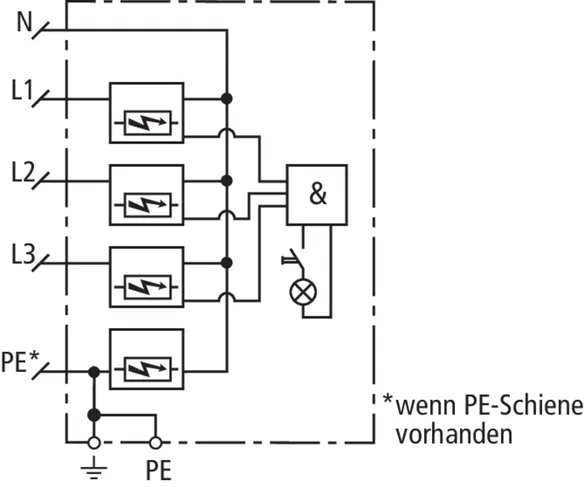

4 pólový kombinovaný svodič pro sítě 230/400 V
TT a TN-C
pro instalaci před elektroměrem podle VDN předpisu
svodič typ 1 + typ 2 podle ČSN EN 61643-11
technologie jiskřiště RADAX-Flow pro
omezení následných proudů
instalace bez použití nářadí nasunutím
na 40 mm systém sběrnic ve spodní části
elektroměrového rozváděče
nejvyšší provozní napětí: 255 V ac
ochranná úroveň: <= 1,5 kV
bleskový impulzní proud (10/350): 100 kA
schopnost zhášet následné proudy: 25 kAeff
energeticky zkoordinovaný podle ČSN EN 62305-4
svodič řady Red/Line chrání koncová zařízení
ukazatel stavu

Výrobek: DEHN
Typ: DV ZP TT 255
Obj. č.: 900391
nebo rovnocenný.

Certifikáty

Funkce vlnolamu

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Bleskový proud (10/350 µs) [L-N] (I_imp )	25 kA
Bleskový proud (10/350 µs) [N-PE] (I_imp )	100 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. předjištění do I_K= 25 kA_eff	315 A gG
Certifikace	VDE

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifická energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Bleskový proud (10/350 µs) [L-N] (I_imp )	25 kA
Specifická energie [L-N] (W/R)	156,25 kJ/ohm
Bleskový proud (10/350 µs) [N-PE] (I_imp )	100 kA
Specifická energie [N-PE] (W/R)	2,50 MJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	25/100 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [L-N] AC (I_fi )	25 kA_eff
Schopnost omezit následný proud [N-PE] AC (I_fi )	100 A_eff
Omezení následného proudu/selektivita	nevybaví pojistky 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění do I_K= 25 kA_eff	315 A gG
Max. předjištění při I_K> 25 kA_eff	200 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Kontrola stavu	tlačítko s kontrolkou
Počet vstupů	1
Průřez připojovacích vodičů (PE, 9)	10 - 35 mm² jemně slaněný/50 mm² hrubě slaněný
Montáž	40 mm sběrnicový systém
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 30 (s krytem)
Montážní rozměr	3 TE, DIN 43880
Certifikace	VDE
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,2 kV
