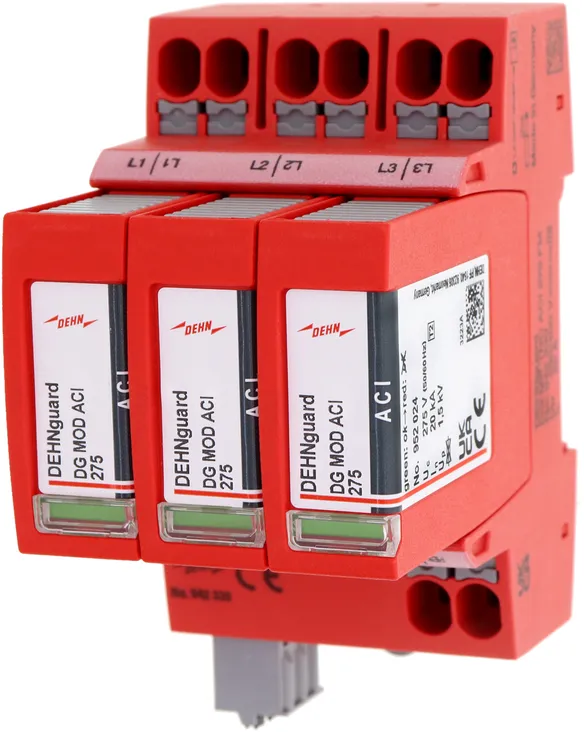

Obj. č. 942330 DG MP TNC ACI 275 FM

GTIN 4013364495319, Číslo celního sazebníku (EU): 85363030, Váha brutto: 348.11 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

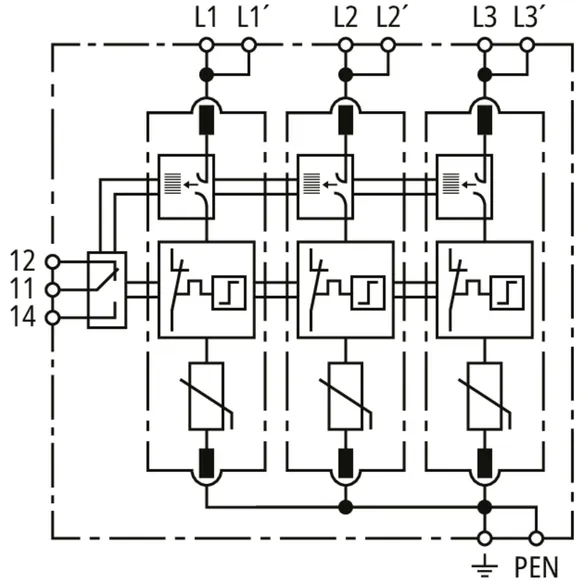

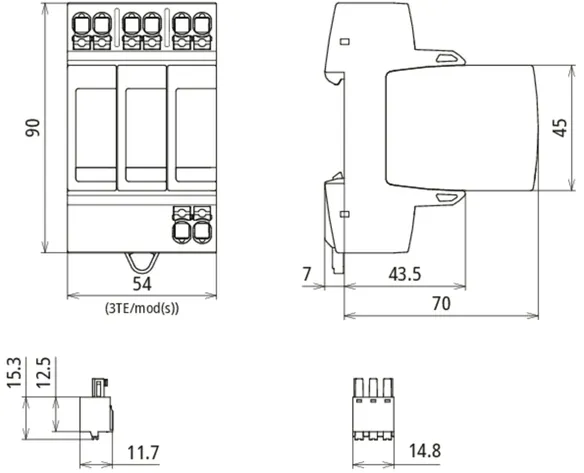

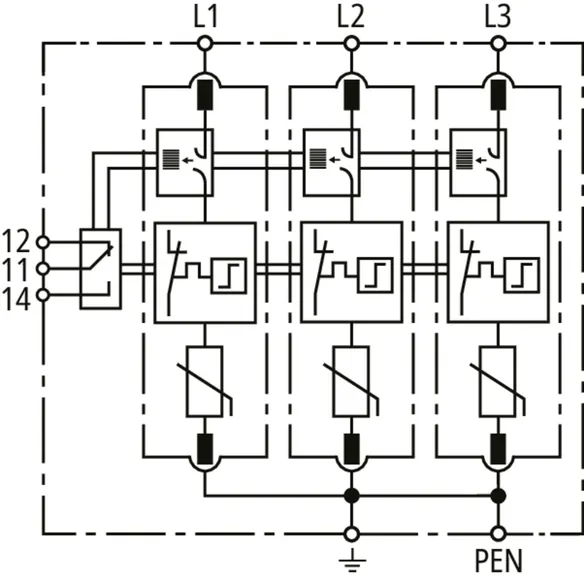

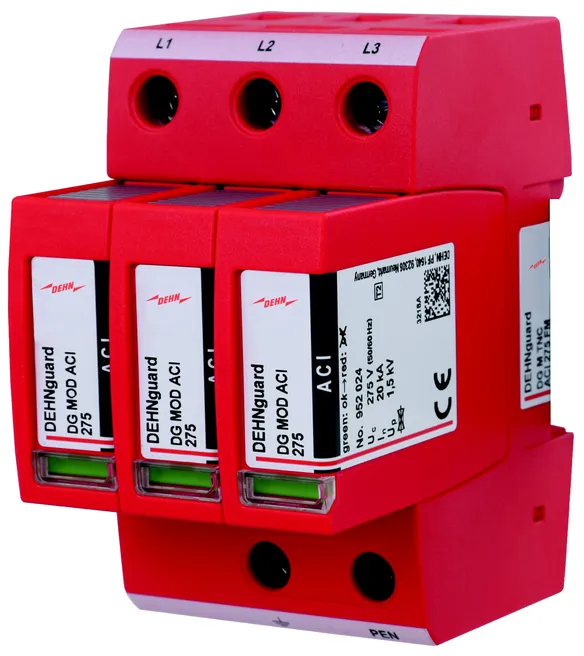

Svodič přepětí DEHNguard MP TNC ACI 275 FM
Třípólový, modulární, zásuvný
svodič přepětí s
integrovaným ACI spínačem/jiskřištěm
a dvojitou push-in připojovací svorkou pro
rozvětvené a průchozí zapojení, určený
pro sítě TN-S, šířka 3 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 2 podle EN 61643-11
ukazatel poruchy
Max. přípustné trvalé napětí: 275 V AC
Ochranná úroveň: <= 1,5 kV
Jmenovitý svodový impulzní proud: 20 kA
Zkratová pevnost: 25 kAeff
Energetická koordinace podle DIN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG MP TNC ACI 275 FM
Obj. č.: 942330
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA, VDE

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	Typ 2 + Typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Jmenovitý proud zátěže při zapojení do V (I_L )	40 A
Ochranná úroveň (U_P )	≤ 1,5 kV
Ochranná úroveň při 5 kA (U_P )	≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Max. ochrana ze strany sítě při zapojení do V	40 A gG
Max. ochrana ze strany sítě při zapojení do T (zdvojené připojení 2 x 10 mm²)	žádná
Napětí TOV (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm2 jednožilový
Průřez připojovacích vodičů (min.)	6 mm² jemně slaněný
Průřez připojovacích vodičů (max.)	10 mm² jednožilový/jemně slaněný
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	1,5 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	6 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami bez izolace	10 mm²
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20

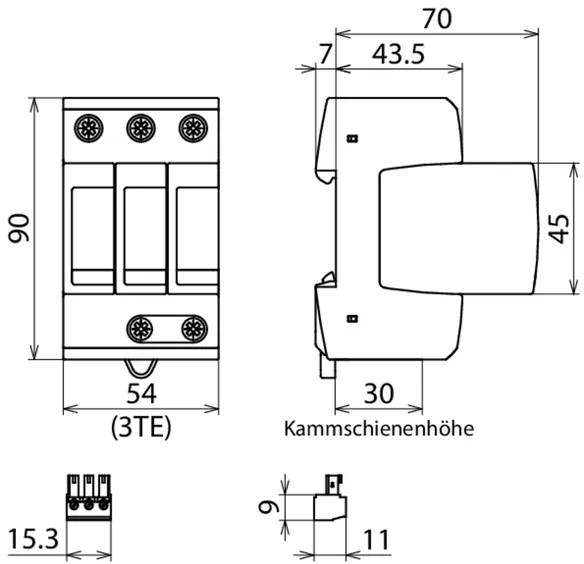

Montážní rozměr	3 TE, DIN 43880
Certifikace	KEMA, VDE
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 942330 byl přidán na seznam.

K seznamu

Produkt 942330 byl přidán do nákupního košíku.

K nákupnímu košíku

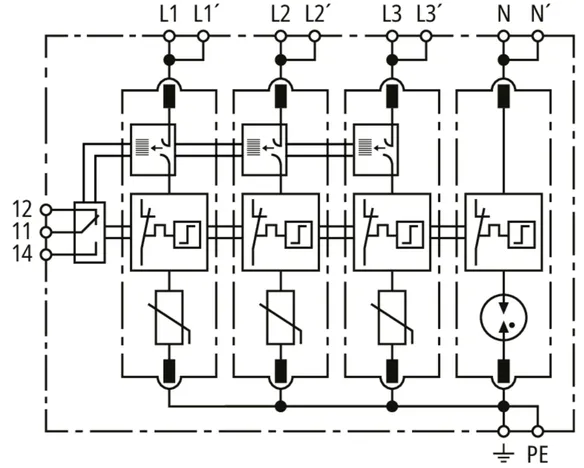

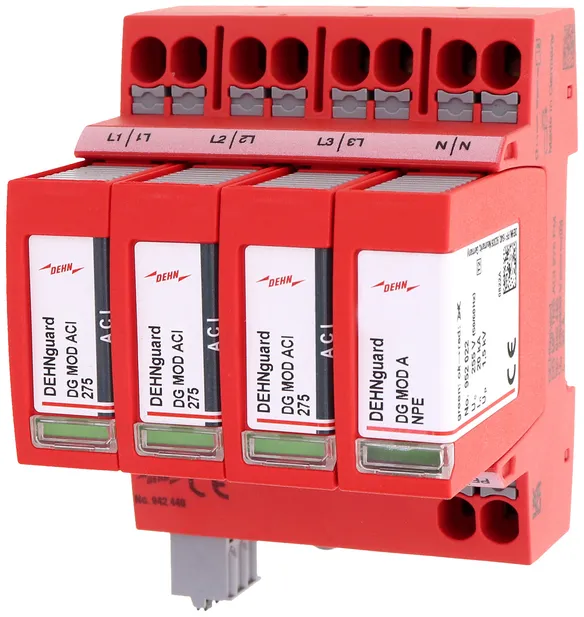

Obj. č. 942440 DG MP TNS ACI 275 FM

GTIN 4013364477148, Číslo celního sazebníku (EU): 85363030, Váha brutto: 377.08 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

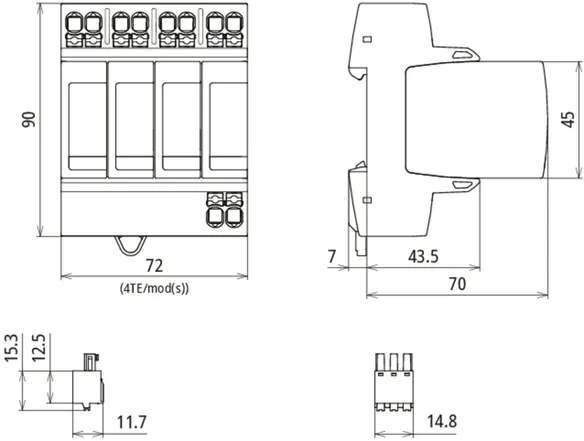

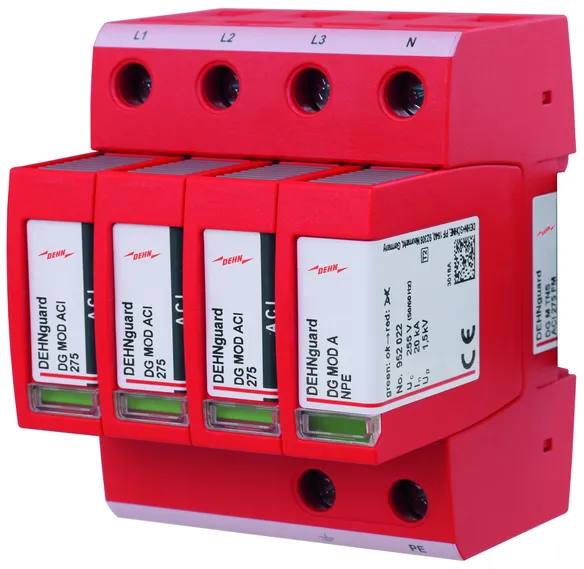

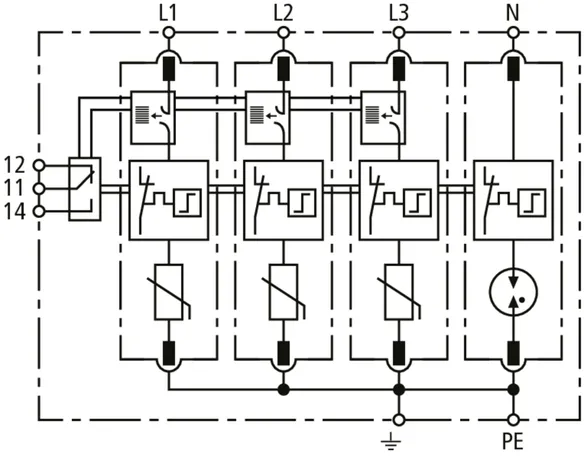

Svodič přepětí DEHNguard MP TNS ACI 275 FM
Čtyřpólový, modulární, zásuvný
svodič přepětí s
integrovaným ACI spínačem/jiskřištěm
a dvojitou push-in připojovací svorkou pro
rozvětvené a průchozí zapojení, určený
pro sítě TN-S, šířka 4 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 2 podle EN 61643-11
ukazatel poruchy
Max. přípustné trvalé napětí: 275 V AC
Ochranná úroveň: <= 1,5 kV
Jmenovitý svodový impulzní proud: 20 kA
Zkratová pevnost: 25 kAeff
Energetická koordinace podle DIN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG MP TNS ACI 275 FM
Obj. č.: 942440
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC [L-PE] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV (U_T) – charakteristika	335 V/5 s – Pevnost
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA, VDE

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC [L-PE] (U_C )	275 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Jmenovitý proud zátěže při zapojení do V (I_L )	40 A
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Ochranná úroveň [L-PE]/[N-PE] při 5 kA (U_P )	≤ 1,5/≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Max. ochrana ze strany sítě při zapojení do V	40 A gG
Max. ochrana ze strany sítě při zapojení do T (zdvojené připojení 2 x 10 mm²)	žádná
Napětí TOV (U_T) – charakteristika	335 V/5 s – Pevnost
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jednožilový
Průřez připojovacích vodičů (min.)	1,5 mm² jemně slaněný
Průřez připojovacích vodičů (max.)	35 mm² jemně slaněný
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	1,5 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	6 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami bez izolace	10 mm²
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, VDE
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 942440 byl přidán na seznam.

K seznamu

Produkt 942440 byl přidán do nákupního košíku.

K nákupnímu košíku

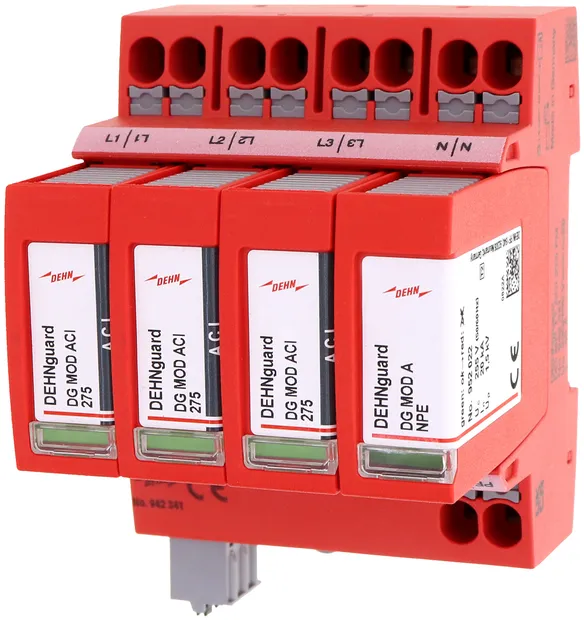

Obj. č. 942341 DG MP TT ACI 275 FM

GTIN 4013364477186, Číslo celního sazebníku (EU): 85363030, Váha brutto: 377.71 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

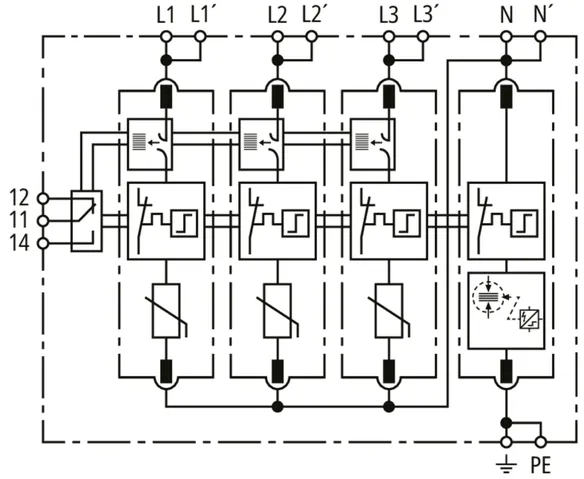

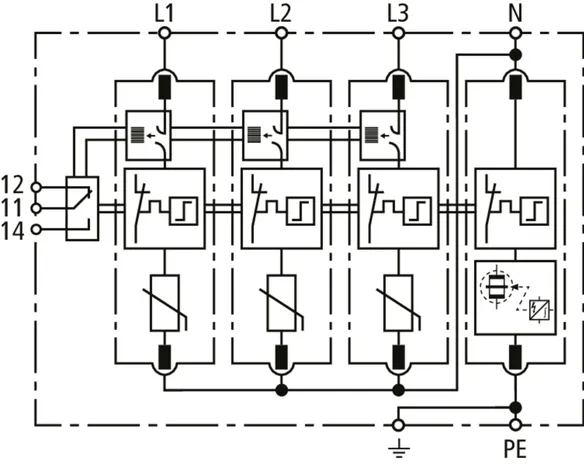

Svodič přepětí DEHNguard MP TT ACI 275 FM
Čtyřpólový, modulární, zásuvný
svodič přepětí s
integrovaným ACI spínačem/jiskřištěm
a dvojitou push-in připojovací svorkou pro
rozvětvené a průchozí zapojení, určený
pro sítě TT a TN-S, šířka 4 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 2 podle EN 61643-11
ukazatel poruchy
Max. přípustné trvalé napětí: 275 V AC
Ochranná úroveň: <= 1,5 kV
Jmenovitý svodový impulzní proud: 20 kA
Zkratová pevnost: 25 kAeff
Energetická koordinace podle DIN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG MP TT ACI 275 FM
Obj. č.: 942341
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	20 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min – Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA, VDE

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	20 kA
Jmenovitý impulzní proud (8/20 µs) [N-PE] (I_n )	20 kA
Jmenovitý proud zátěže při zapojení do V (I_L )	40 A
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Ochranná úroveň [L-N]/[N-PE] při 5 kA (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 100 ns
Doba odezvy [N-PE] (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Max. ochrana ze strany sítě při zapojení do V	40 A gG
Max. ochrana ze strany sítě při zapojení do T (zdvojené připojení 2 x 10 mm²)	žádná
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min – Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jednožilový
Průřez připojovacích vodičů (min.)	6 mm² jemně slaněný
Průřez připojovacích vodičů (max.)	35 mm² jemně slaněný
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	1,5 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	6 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami bez izolace	10 mm²
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, VDE
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 942341 byl přidán na seznam.

K seznamu

Produkt 942341 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942342 DG MP TT ACI 385 FM

GTIN 4013364484870, Číslo celního sazebníku (EU): 85363030, Váha brutto: 439.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

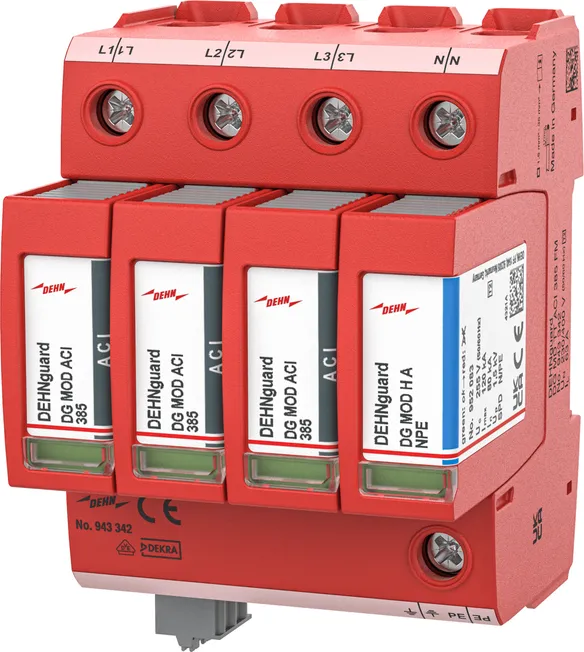

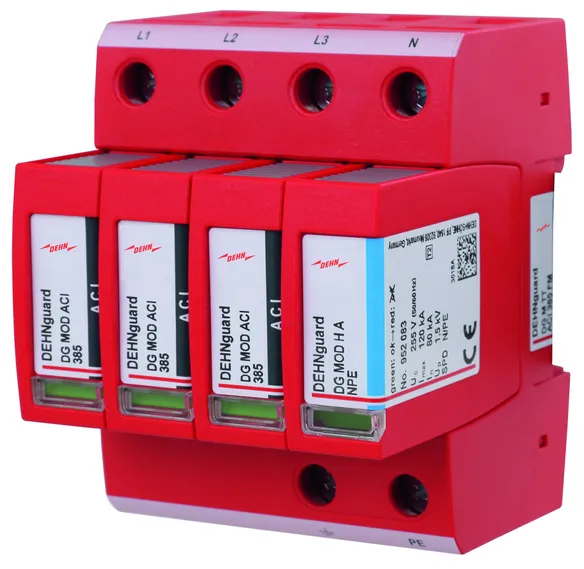

Svodič přepětí DEHNguard MP TT ACI 385 FM
Čtyřpólový, modulární, zásuvný
svodič přepětí s
integrovaným ACI spínačem/jiskřištěm
a dvojitou push-in připojovací svorkou pro
rozvětvené a průchozí zapojení, určený
pro sítě TT a TN-S, šířka 4 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 2 podle EN 61643-11
ukazatel poruchy
Max. přípustné trvalé napětí: 385 V AC
Ochranná úroveň: <= 1,5 kV
Jmenovitý svodový impulzní proud: 20 kA
Zkratová pevnost: 25 kAeff
Energetická koordinace podle DIN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG MP TT ACI 385 FM
Obj. č.: 942342
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC [L-N] (U_C )	385 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	40 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min – Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA, VDE

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC [L-N] (U_C )	385 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	40 kA
Jmenovitý proud zátěže při zapojení do V (I_L )	40 A
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Ochranná úroveň [L-N]/[N-PE] při 5 kA (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 100 ns
Doba odezvy [N-PE] (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Max. ochrana ze strany sítě při zapojení do V	40 A gG
Max. ochrana ze strany sítě při zapojení do T (zdvojené připojení 2 x 10 mm²)	žádná
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min – Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jednožilový
Průřez připojovacích vodičů (min.)	6 mm² jemně slaněný
Průřez připojovacích vodičů (max.)	35 mm² jemně slaněný
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	1,5 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	6 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami bez izolace	10 mm²
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20

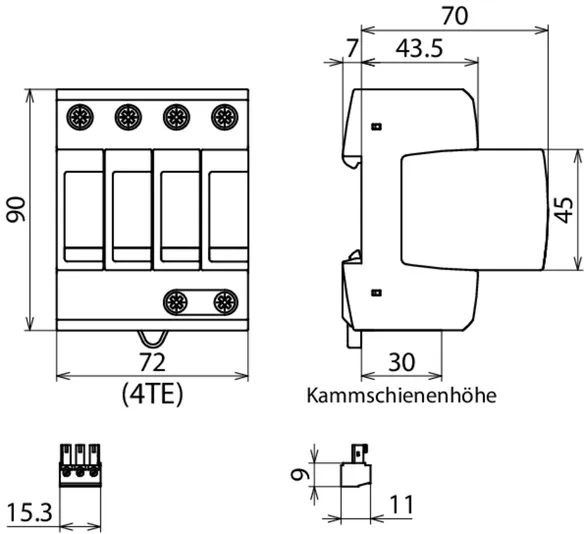

Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, VDE
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 942342 byl přidán na seznam.

K seznamu

Produkt 942342 byl přidán do nákupního košíku.

K nákupnímu košíku

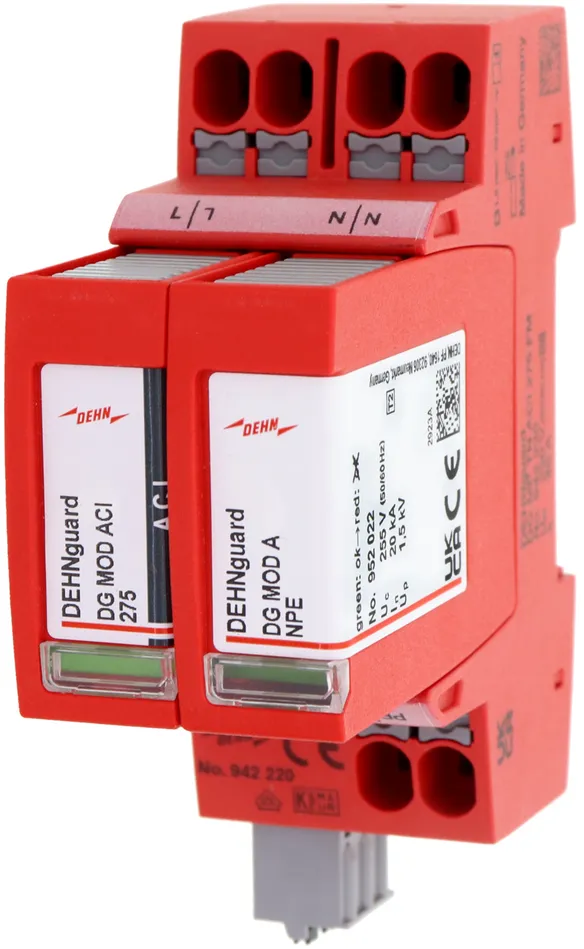

Obj. č. 942220 DG MP TN ACI 275 FM

GTIN 4013364495425, Číslo celního sazebníku (EU): 85363030, Váha brutto: 234.63 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

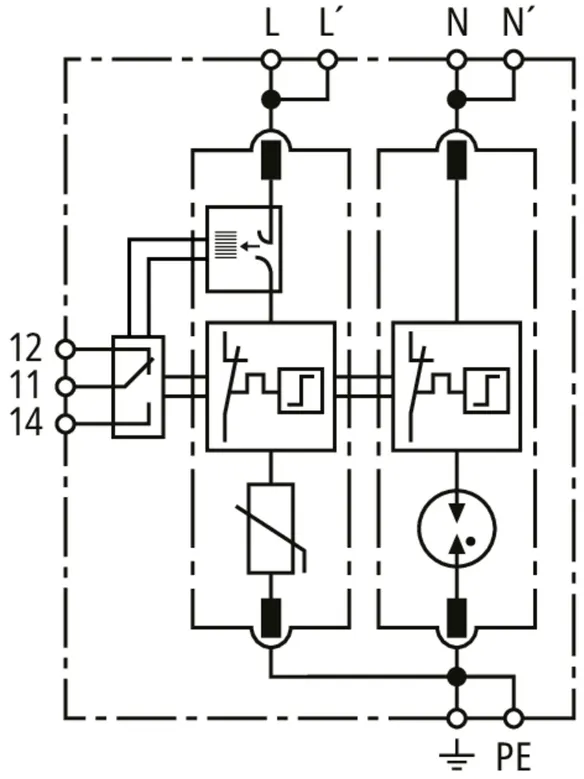

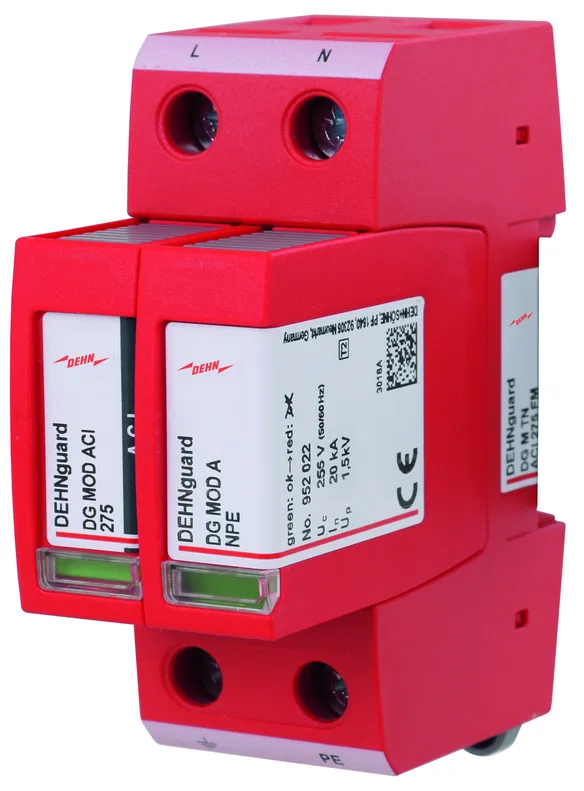

Svodič přepětí DEHNguard MP TN ACI 275 FM
Dvoupólový, modulární, zásuvný
svodič přepětí s
integrovaným ACI spínačem/jiskřištěm
a dvojitou push-in připojovací svorkou pro
rozvětvené a průchozí zapojení, určený
pro sítě TN, šířka 2 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 2 podle EN 61643-11
ukazatel poruchy
Max. přípustné trvalé napětí: 275 V AC
Ochranná úroveň: <= 1,5 kV
Jmenovitý svodový impulzní proud: 20 kA
Zkratová pevnost: 25 kAeff
Energetická koordinace podle DIN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG MP TN ACI 275 FM
Obj. č.: 942220
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC [L-PE] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV (U_T) – charakteristika	335 V/5 s – Pevnost
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA, VDE

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC [L-PE] (U_C )	275 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Jmenovitý proud zátěže při zapojení do V (I_L )	40 A
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Ochranná úroveň [L-PE]/[N-PE] při 5 kA (U_P )	≤ 1,5/≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Max. ochrana ze strany sítě při zapojení do V	40 A gG
Max. ochrana ze strany sítě při zapojení do T (zdvojené připojení 2 x 10 mm²)	žádné
Napětí TOV (U_T) – charakteristika	335 V/5 s – Pevnost
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm2 jednožilový
Průřez připojovacích vodičů (min.)	6 mm² jemně slaněný
Průřez připojovacích vodičů (max.)	10 mm² jednožilový/jemně slaněný
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	1,5 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	6 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami bez izolace	10 mm²
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20

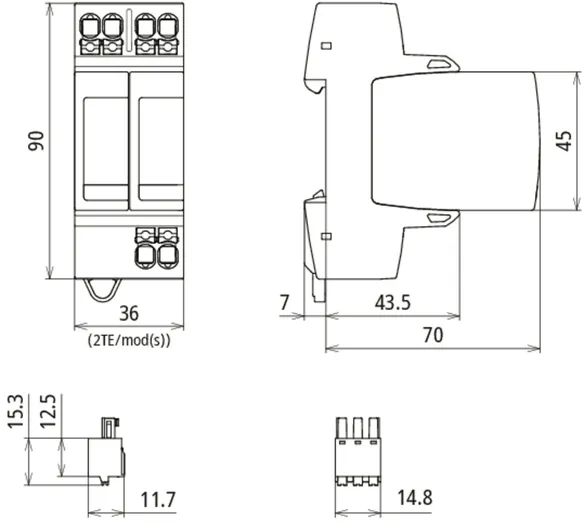

Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA, VDE
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 942220 byl přidán na seznam.

K seznamu

Produkt 942220 byl přidán do nákupního košíku.

K nákupnímu košíku

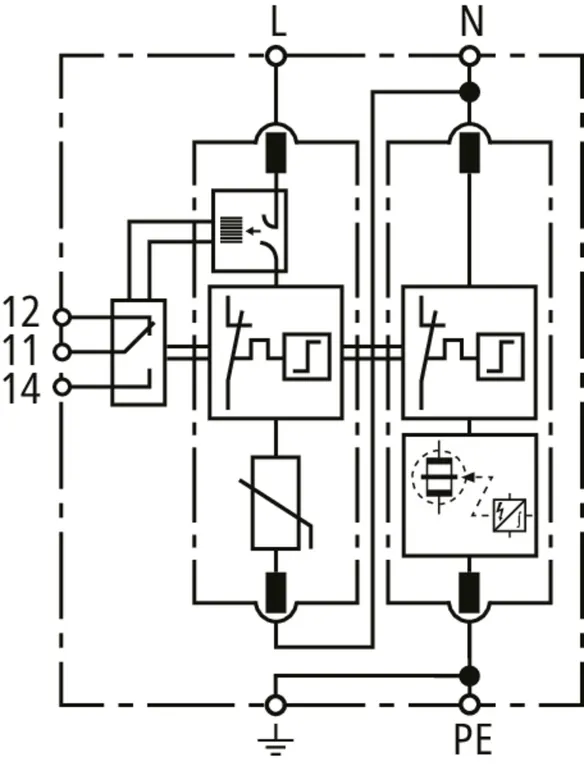

Obj. č. 942121 DG MP TT 2P ACI 275 FM

GTIN 4013364495364, Číslo celního sazebníku (EU): 85363030, Váha brutto: 250.04 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

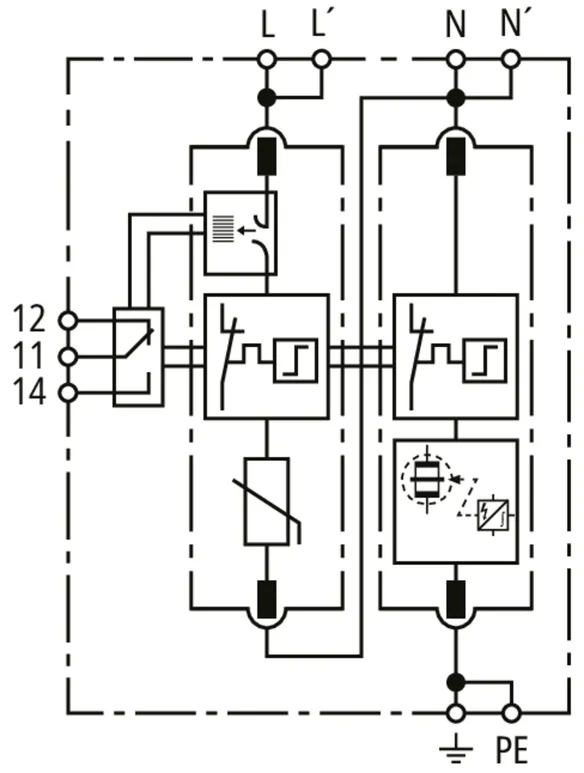

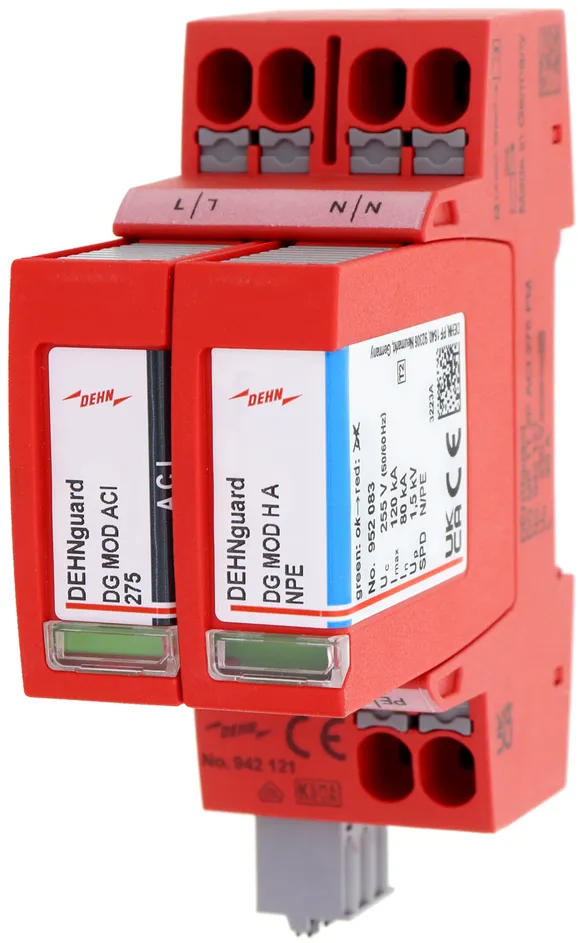

Svodič přepětí DEHNguard MP TT 2P ACI 275 FM
Dvoupólový, modulární, zásuvný
svodič přepětí s
integrovaným ACI spínačem/jiskřištěm
a dvojitou push-in připojovací svorkou pro
rozvětvené a průchozí zapojení, určený
pro sítě TT a TN, šířka 2 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 2 podle EN 61643-11
ukazatel poruchy
Max. přípustné trvalé napětí: 275 V AC
Ochranná úroveň: <= 1,5 kV
Jmenovitý svodový impulzní proud: 20 kA
Zkratová pevnost: 25 kAeff
Energetická koordinace podle DIN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG MP TT 2P ACI 275 FM
Obj. č.: 942121
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	20 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA, VDE

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	20 kA
Jmenovitý impulzní proud (8/20 µs) [N-PE] (I_n )	20 kA
Jmenovitý proud zátěže při zapojení do V (I_L )	40 A
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Ochranná úroveň [L-N]/[N-PE] při 5 kA (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 100 ns
Doba odezvy [N-PE] (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Max. ochrana ze strany sítě při zapojení do V	40 A gG
Max. ochrana ze strany sítě při zapojení do T (zdvojené připojení 2 x 10 mm²)	žádné
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jednožilový
Průřez připojovacích vodičů (min.)	6 mm² jemně slaněný
Průřez připojovacích vodičů (max.)	10 mm² jednožilový/jemně slaněný
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	1,5 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	6 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami bez izolace	10 mm²
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA, VDE
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 942121 byl přidán na seznam.

K seznamu

Produkt 942121 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 942122 DG MP TT 2P ACI 385 FM

GTIN 4013364495371, Číslo celního sazebníku (EU): 85363030, Váha brutto: 250.24 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Svodič přepětí DEHNguard MP TT 2P ACI 385 FM
Dvoupólový, modulární, zásuvný
svodič přepětí s
integrovaným ACI spínačem/jiskřištěm
a dvojitou push-in připojovací svorkou pro
rozvětvené a průchozí zapojení, určený
pro sítě TT a TN, šířka 2 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 2 podle EN 61643-11
ukazatel poruchy
Max. přípustné trvalé napětí: 385 V AC
Ochranná úroveň: <= 1,5 kV
Jmenovitý svodový impulzní proud: 20 kA
Zkratová pevnost: 25 kAeff
Energetická koordinace podle DIN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG MP TT 2P ACI 385 FM
Obj. č.: 942122
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC [L-N] (U_C )	385 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	40 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA, VDE

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC [L-N] (U_C )	385 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	40 kA
Jmenovitý proud zátěže při zapojení do V (I_L )	40 A
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Ochranná úroveň [L-N]/[N-PE] při 5 kA (U_P )	≤ 1,5/≤ 1,5 kV
Doba odezvy [L-N] (t_A )	≤ 100 ns
Doba odezvy [N-PE] (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Max. ochrana ze strany sítě při zapojení do V	40 A gG
Max. ochrana ze strany sítě při zapojení do T (zdvojené připojení 2 x 10 mm²)	žádné
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm2 jednožilový
Průřez připojovacích vodičů (min.)	6 mm² jemně slaněný
Průřez připojovacích vodičů (max.)	10 mm² jednožilový/jemně slaněný
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	1,5 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami	6 mm²
Průřez připojovacích vodičů (min.) s kabelovými dutinkami bez izolace	10 mm²
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA, VDE
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 942122 byl přidán na seznam.

K seznamu

Produkt 942122 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952330 DG M TNC ACI 275 FM

GTIN 4013364376649, Číslo celního sazebníku (EU): 85363030, Váha brutto: 360.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Svodič přepětí s technologií ACI DEHNguard M TNC ACI 275 FM
3 pólový modulární, zásuvný svodič přepětí
s integrovaným ACI-vypínačem/jiskřištěm
pro 230/400 V sítě TN-C, šířka 3TE
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 275 V ac
úroveň ochrany: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
bez potřeby dodatečného externího předjištění
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line
mechanický ukazatel poruchy svodiče

Výrobek: DEHN
Typ: DG M TNC ACI 275 FM
Obj. č.: 952330
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	Typ 2 + Typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Ochranná úroveň při 5 kA (U_P )	≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	3 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 952330 byl přidán na seznam.

K seznamu

Produkt 952330 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952440 DG M TNS ACI 275 FM

GTIN 4013364376625, Číslo celního sazebníku (EU): 85363030, Váha brutto: 450.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Svodič přepětí s technologií ACI DEHNguard M TNS ACI 275 FM
4 pólový modulární, zásuvný svodič přepětí
s integrovaným ACI-vypínačem/jiskřištěm
pro 230/400 V sítě TN-S, šířka 4TE
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 275 V ac
úroveň ochrany: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
bez potřeby dodatečného externího předjištění
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line
mechanický ukazatel poruchy svodiče

Výrobek: DEHN
Typ: DG M TNS ACI 275 FM
Obj. č.: 952440
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC [L-PE] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV (U_T) – charakteristika	440 V/120 min – Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC [L-PE] (U_C )	275 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	440 V/120 min – Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 952440 byl přidán na seznam.

K seznamu

Produkt 952440 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952341 DG M TT ACI 275 FM

GTIN 4013364376632, Číslo celního sazebníku (EU): 85363030, Váha brutto: 455.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

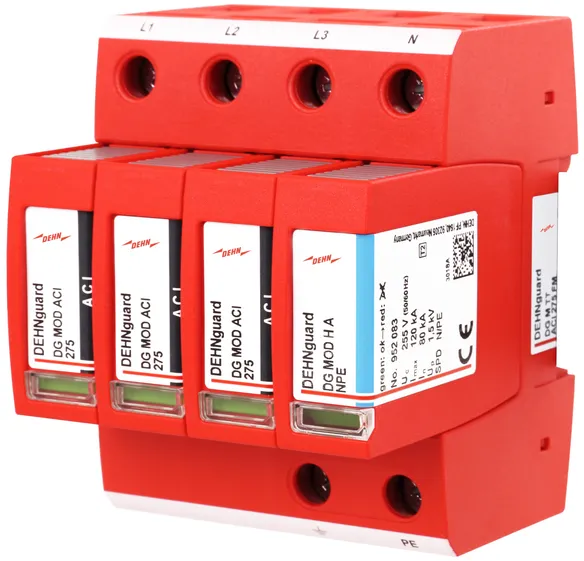

Svodič přepětí s technologií ACI DEHNguard M TT ACI 275 FM
3 pólový modulární, zásuvný svodič přepětí
s integrovaným ACI-vypínačem/jiskřištěm
pro 230/400 V sítě TT a TN-S, šířka 4TE
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 275 V ac
úroveň ochrany: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
bez potřeby dodatečného externího předjištění
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line
mechanický ukazatel poruchy svodiče

Výrobek: DEHN
Typ: DG M TT ACI 275 FM
Obj. č.: 952341
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	20 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min – Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	20 kA
Jmenovitý impulzní proud (8/20 µs) [N-PE] (I_n )	80 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Ochranná úroveň [L-N]/[N-PE] při 5 kA (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 100 ns
Doba odezvy [N-PE] (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min – Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 952341 byl přidán na seznam.

K seznamu

Produkt 952341 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952342 DG M TT ACI 385 FM

GTIN 4013364387850, Číslo celního sazebníku (EU): 85363030, Váha brutto: 520.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Svodič přepětí s technologií ACI DEHNguard M TT ACI 385 FM
3 pólový modulární, zásuvný svodič přepětí
s integrovaným ACI-vypínačem/jiskřištěm
pro 230/400 V sítě TT a TN-S, šířka 4TE
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 385 V ac
úroveň ochrany: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
bez potřeby dodatečného externího předjištění
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line
mechanický ukazatel poruchy svodiče

Výrobek: DEHN
Typ: DG M TT ACI 385 FM
Obj. č.: 952342
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC [L-N] (U_C )	385 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	20 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	40 kA
Max. impulzní proud (8/20 µs) [N-PE] (I_max )	120 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC [L-N] (U_C )	385 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	20 kA
Jmenovitý impulzní proud (8/20 µs) [N-PE] (I_n )	80 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	40 kA
Max. impulzní proud (8/20 µs) [N-PE] (I_max )	120 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Ochranná úroveň [L-N]/[N-PE] při 5 kA (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 100 ns
Doba odezvy [N-PE] (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20

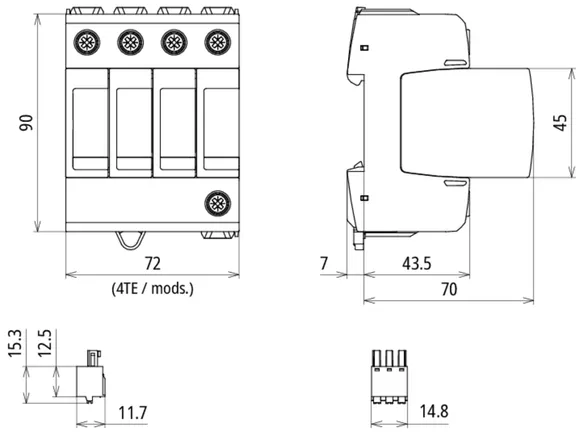

Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	---------------------------------
– Max. prospektivní zkratový proud	50 kA_eff

Produkt 952342 byl přidán na seznam.

K seznamu

Produkt 952342 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952220 DG M TN ACI 275 FM

GTIN 4013364376656, Číslo celního sazebníku (EU): 85363030, Váha brutto: 245.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

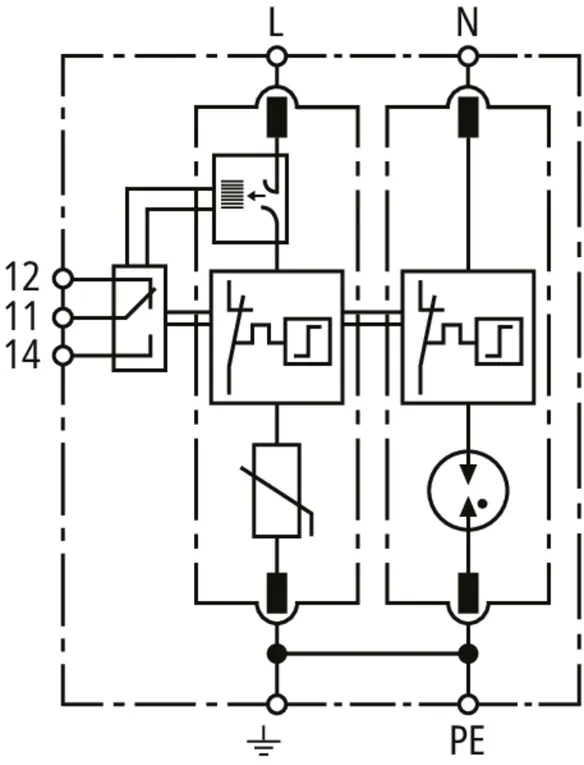

Svodič přepětí s technologií ACI DEHNguard M TN ACI 275 FM
2 pólový modulární, zásuvný svodič přepětí
s integrovaným ACI-vypínačem/jiskřištěm
pro 230/400 V sítě TN, šířka 2TE
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 275 V ac
úroveň ochrany: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
bez potřeby dodatečného externího předjištění
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line
mechanický ukazatel poruchy svodiče

Výrobek: DEHN
Typ: DG M TN ACI 275 FM
Obj. č.: 952220
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC [L-PE] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC [L-PE] (U_C )	275 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 952220 byl přidán na seznam.

K seznamu

Produkt 952220 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952121 DG M TT 2P ACI 275 FM

GTIN 4013364376663, Číslo celního sazebníku (EU): 85363030, Váha brutto: 255.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

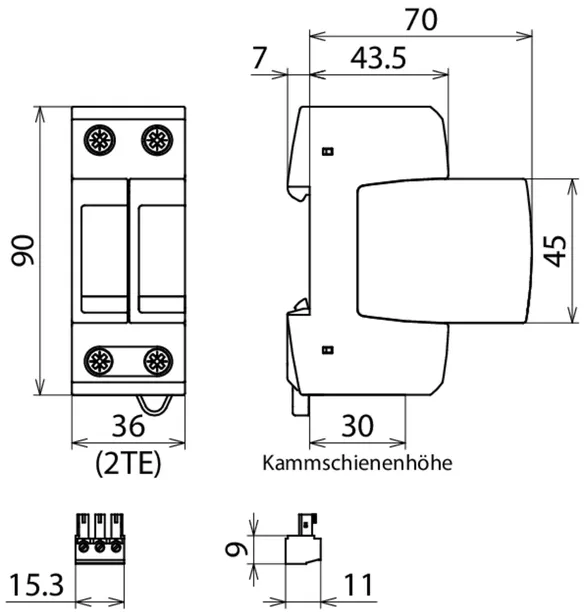

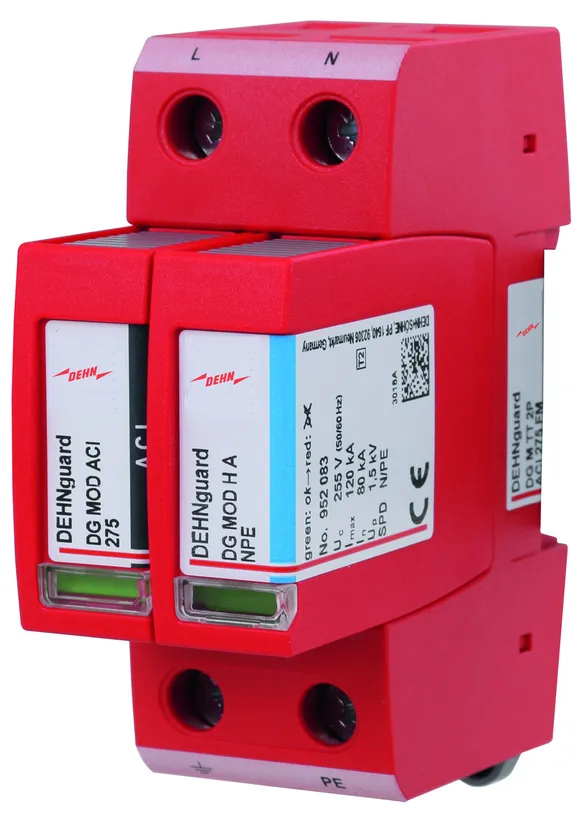

Svodič přepětí s technologií ACI DEHNguard M TT 2P ACI 275 FM
2 pólový modulární, zásuvný svodič přepětí
s integrovaným ACI-vypínačem/jiskřištěm
pro 230 V sítě TT a TN, šířka 2TE
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 275 V ac
úroveň ochrany: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
bez potřeby dodatečného externího předjištění
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line
mechanický ukazatel poruchy svodiče

Výrobek: DEHN
Typ: DG M TT 2P ACI 275 FM
Obj. č.: 952121
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	20 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	20 kA
Jmenovitý impulzní proud (8/20 µs) [N-PE] (I_n )	80 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Ochranná úroveň [L-N]/[N-PE] při 5 kA (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 100 ns
Doba odezvy [N-PE] (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 952121 byl přidán na seznam.

K seznamu

Produkt 952121 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952122 DG M TT 2P ACI 385 FM

GTIN 4013364387867, Číslo celního sazebníku (EU): 85363030, Váha brutto: 298.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

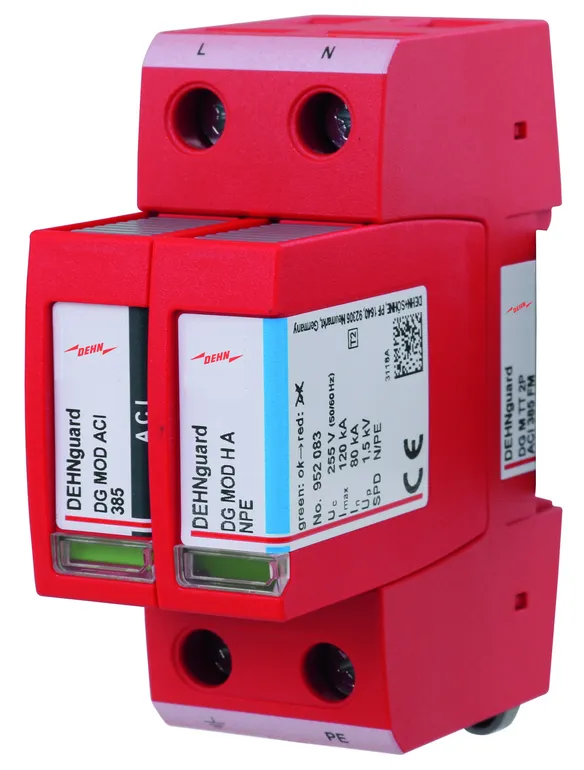

Svodič přepětí s technologií ACI DEHNguard M TT 2P ACI 385 FM
2 pólový modulární, zásuvný svodič přepětí
s integrovaným ACI-vypínačem/jiskřištěm
pro 230 V sítě TT a TN, šířka 2TE
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 385 V ac
úroveň ochrany: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
bez potřeby dodatečného externího předjištění
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line
mechanický ukazatel poruchy svodiče

Výrobek: DEHN
Typ: DG M TT 2P ACI 385 FM
Obj. č.: 952122
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC [L-N] (U_C )	385 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	20 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	40 kA
Max. impulzní proud (8/20 µs) [N-PE] (I_max )	120 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC [L-N] (U_C )	385 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	20 kA
Jmenovitý impulzní proud (8/20 µs) [N-PE] (I_n )	80 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	40 kA
Max. impulzní proud (8/20 µs) [N-PE] (I_max )	120 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Ochranná úroveň [L-N]/[N-PE] při 5 kA (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 100 ns
Doba odezvy [N-PE] (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	---------------------------------
– Max. prospektivní zkratový proud	50 kA_eff

Produkt 952122 byl přidán na seznam.

K seznamu

Produkt 952122 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952100 DG S ACI 275 FM

GTIN 4013364376526, Číslo celního sazebníku (EU): 85363030, Váha brutto: 142.10 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

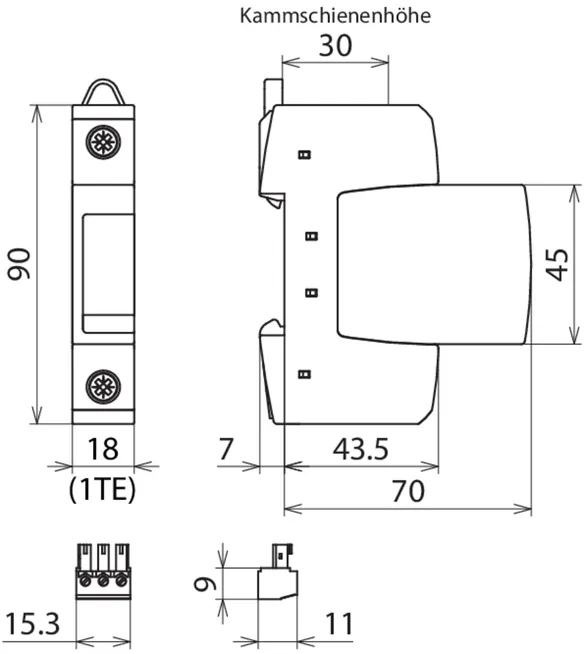

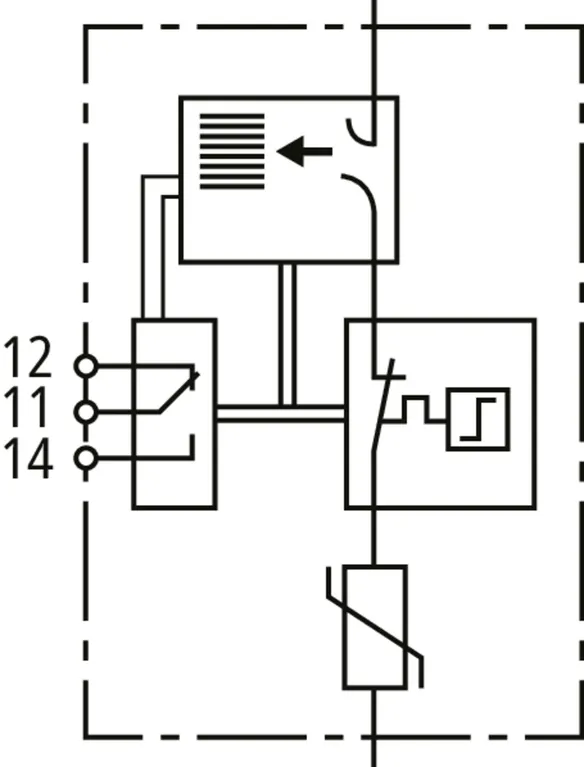

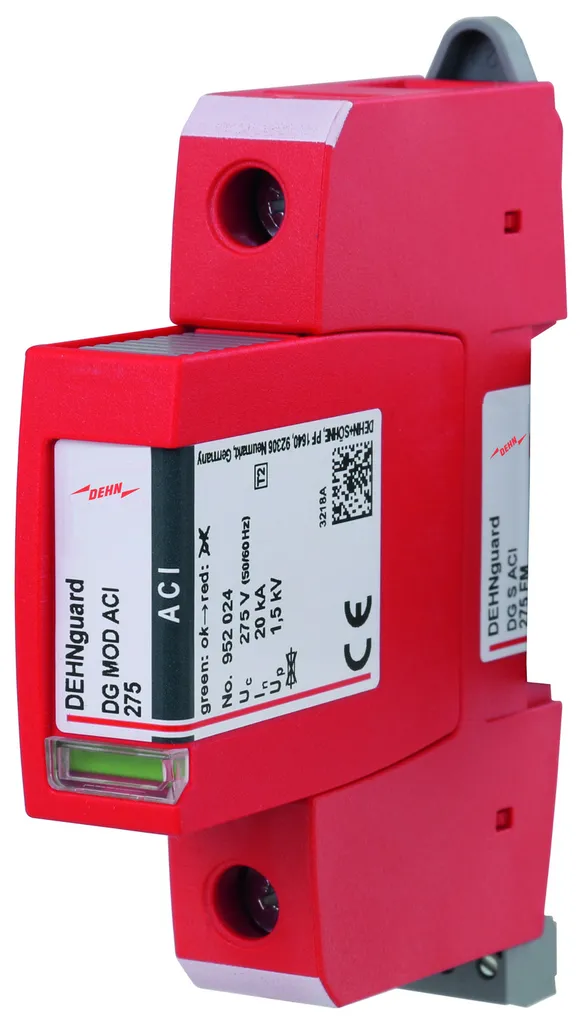

Svodič přepětí s technologií ACI DEHNguard S ACI 275 FM
1 pólový modulární, zásuvný svodič přepětí
s integrovaným ACI-vypínačem/jiskřištěm, šířka 1TE
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 275 V ac
úroveň ochrany: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
bez potřeby dodatečného externího předjištění
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line
mechanický ukazatel poruchy svodiče

Výrobek: DEHN
Typ: DG S ACI 275 FM
Obj. č.: 952100
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Dodatečné externí předjištění	nein
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Ochranná úroveň při 5 kA (U_P )	≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Dodatečné externí předjištění	nein
Zkratová pevnost (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 952100 byl přidán na seznam.

K seznamu

Produkt 952100 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 952113 DG S ACI 385 FM

GTIN 4013364387874, Číslo celního sazebníku (EU): 85363030, Váha brutto: 158.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Svodič přepětí s technologií ACI DEHNguard S ACI 275 FM
1 pólový modulární, zásuvný svodič přepětí
s integrovaným ACI-vypínačem/jiskřištěm, šířka 1TE
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
nejvyšší provozní napětí: 275 V ac
úroveň ochrany: <= 1,5 kV
jmenovitý impulzní proud: 20 kA
bez potřeby dodatečného externího předjištění
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line
mechanický ukazatel poruchy svodiče

Výrobek: DEHN
Typ: DG S ACI 385 FM
Obj. č.: 952113
nebo rovnocenný.

Certifikáty

Technologie ACI

Jedná se o evoluci CI technologie, která stojí na kombinaci jiskřiště a odpínače zapojené v sérii s výkonným varistorem. To umožňuje jednoduché řešení a bezpečný provoz svodiče přepětí. Dalšími výhodami jsou jistota při dimenzování, odolnost TOV, připojovací průměr vodičů Cu pouhých 6 mm2 a absence unikajícího proudu. Svodiče přepětí s technologií ACI tak zaručují maximální bezpečí a provozuschopnost zařízení.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	385 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Max. impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Dodatečné externí předjištění	ne
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	385 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Max. impulzní proud (8/20 µs) (I_max )	40 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Ochranná úroveň při 5 kA (U_P )	≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Dodatečné externí předjištění	ne
Zkratová pevnost (I_SCCR )	25 kA_eff
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Unikající proud	bez unikajícího proudu
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	---------------------------------
– Max. prospektivní zkratový proud	50 kA_eff

Produkt 952113 byl přidán na seznam.

K seznamu

Produkt 952113 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNguard modular s obvodem Advanced-Circuit Interruption dimenzovaným pro bezpečnost

DEHNguard MP TNC ACI 275 FM

Obj. č. 942330 DG MP TNC ACI 275 FM

Pro stažení 942XXX_DG_MP_TNC_ACI_XXX_FM.stp musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TNC_ACI_XXX_FM.igs musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TNC_ACI_XXX_FM.jt musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TNC_ACI_XXX_FM.dwg musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TNC_ACI_XXX_FM_m_D.dxf musíte být přihlášeni.

Technologie ACI

Produkt 942330 byl přidán na seznam.

Produkt 942330 byl přidán do nákupního košíku.

DEHNguard MP TNS ACI ... FM

Obj. č. 942440 DG MP TNS ACI 275 FM

Pro stažení 942440.stp musíte být přihlášeni.

Pro stažení 942440.igs musíte být přihlášeni.

Pro stažení 942440.jt musíte být přihlášeni.

Pro stažení 942440.dwg musíte být přihlášeni.

Pro stažení 942341_942440m.dxf musíte být přihlášeni.

Technologie ACI

Produkt 942440 byl přidán na seznam.

Produkt 942440 byl přidán do nákupního košíku.

DEHNguard MP TT ACI ... FM

Obj. č. 942341 DG MP TT ACI 275 FM

Pro stažení 942440.stp musíte být přihlášeni.

Pro stažení 942440.igs musíte být přihlášeni.

Pro stažení 942440.jt musíte být přihlášeni.

Pro stažení 942440.dwg musíte být přihlášeni.

Pro stažení 942341_942440m.dxf musíte být přihlášeni.

Technologie ACI

Produkt 942341 byl přidán na seznam.

Produkt 942341 byl přidán do nákupního košíku.

Obj. č. 942342 DG MP TT ACI 385 FM

Pro stažení 942440.stp musíte být přihlášeni.

Pro stažení 942440.igs musíte být přihlášeni.

Pro stažení 942440.jt musíte být přihlášeni.

Pro stažení 942440.dwg musíte být přihlášeni.

Pro stažení 942341_942440m.dxf musíte být přihlášeni.

Technologie ACI

Produkt 942342 byl přidán na seznam.

Produkt 942342 byl přidán do nákupního košíku.

DEHNguard MP TN ACI 275 FM

Obj. č. 942220 DG MP TN ACI 275 FM

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf musíte být přihlášeni.

Technologie ACI

Produkt 942220 byl přidán na seznam.

Produkt 942220 byl přidán do nákupního košíku.

DEHNguard MP TT 2P ACI ... FM

Obj. č. 942121 DG MP TT 2P ACI 275 FM

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf musíte být přihlášeni.

Technologie ACI

Produkt 942121 byl přidán na seznam.

Produkt 942121 byl přidán do nákupního košíku.

Obj. č. 942122 DG MP TT 2P ACI 385 FM

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg musíte být přihlášeni.

Pro stažení 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf musíte být přihlášeni.

Technologie ACI

Produkt 942122 byl přidán na seznam.

Produkt 942122 byl přidán do nákupního košíku.

DEHNguard M TNC ACI 275 FM

Obj. č. 952330 DG M TNC ACI 275 FM

Pro stažení 952330.stp musíte být přihlášeni.

Pro stažení 952330.igs musíte být přihlášeni.

Pro stažení 952330.jt musíte být přihlášeni.

Pro stažení 952330.dwg musíte být přihlášeni.

Pro stažení 952330m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.952330.wspak musíte být přihlášeni.

Pro stažení DEHN.952330.edz musíte být přihlášeni.

Technologie ACI

Produkt 952330 byl přidán na seznam.
