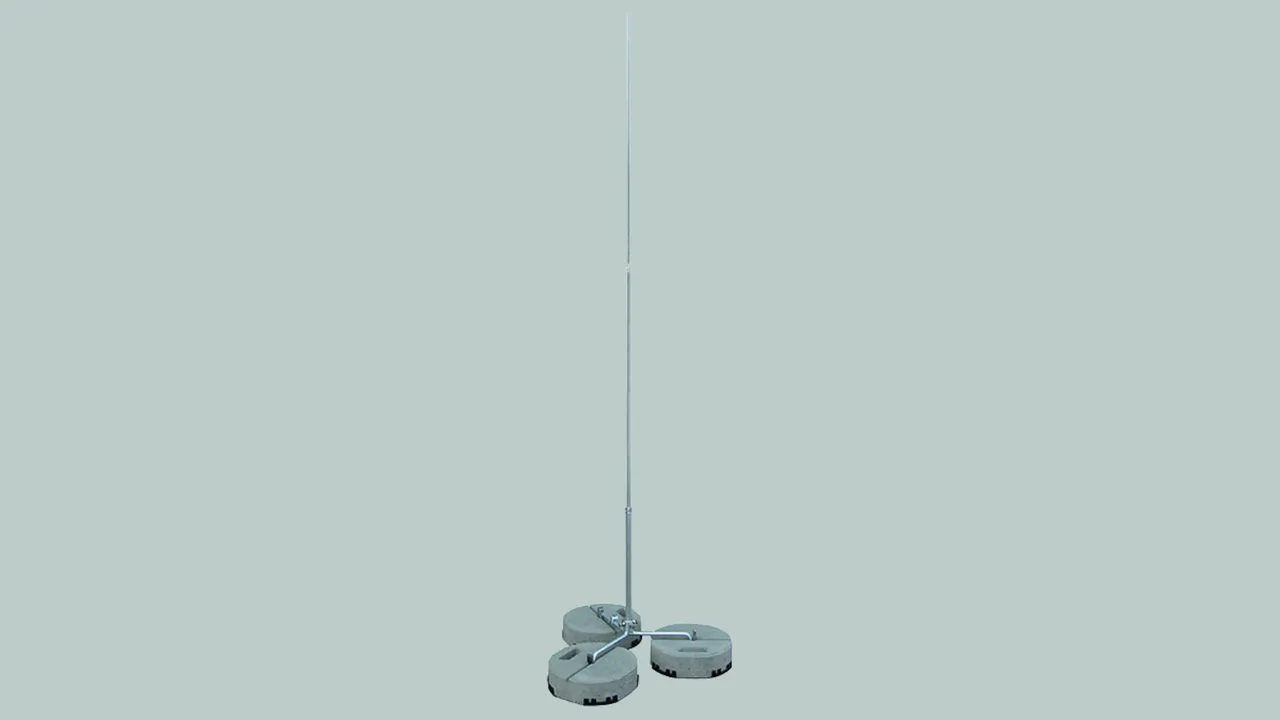

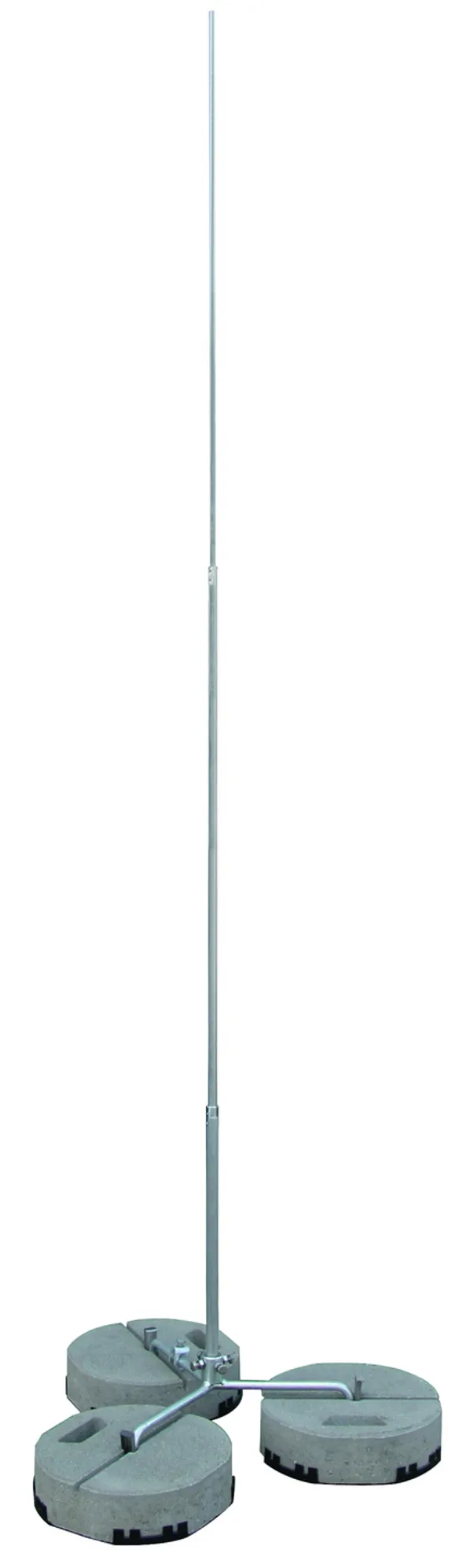

Jímací tyče volně stojící, výška 2,5 až 3,5 m

Volně stojící jímací tyče s tříramenným stojanem chrání střešní nástavby, vyrovnání sklonu střechy do 10°.

Betonové podstavce (obj. č. 102 075 a 102 010) a podložky (obj. č. 102 060 a 102 050) je nutno objednat zvlášť.

Komponenty:
- trubková jímací tyč zúžená Ø 22 / 16 / 10 mm
- připojovací svorka (svorka pro jímací tyč) pro prům. 8 - 10 mm
- tříramenný stojan pro betonové podstavce s klínkem

Upozornění: musí být dodrženo povolené zatížení střechy, případně musí být vyjasněno s dodavatelem stavby.

Pro jímací tyče Ø 22 mm

3 Produkty

Obj. č. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN 4013364241985, Číslo celního sazebníku (EU): 85389099, Váha brutto: 3.40 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

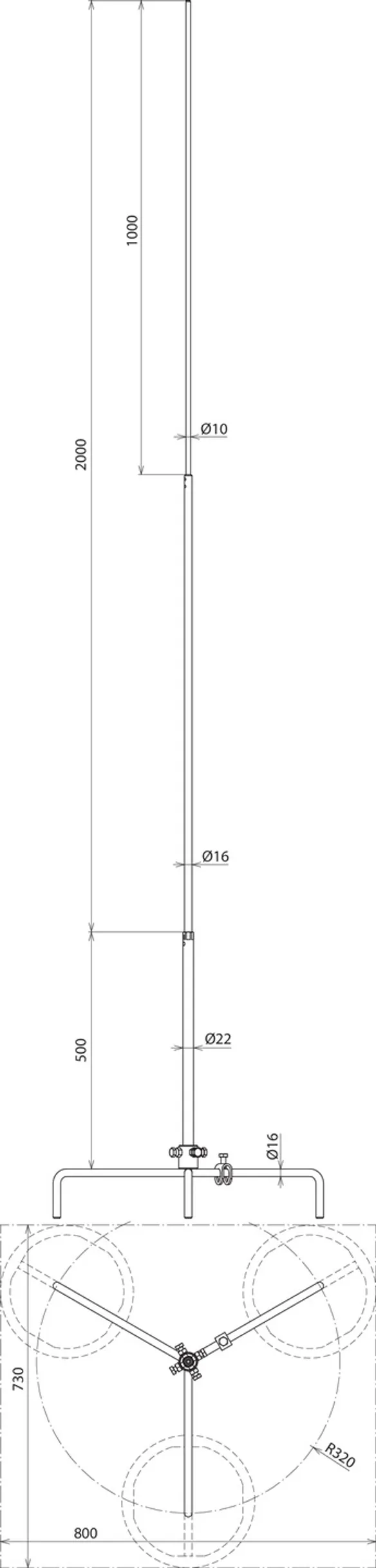

Volně stojící jímací tyč, výška 2500 mm
Volně stojící jímací tyč s tříramenným stojanem
pro ochranu střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
max. rychlost nárazového větru 185 km/h.
Stohovatelný betonový podstavec (obj. č. 102 075 nebo 102 010) a
podložku (obj. č. 102 060 nebo 102 050) je třeba objednat samostatně.
Výška: 2500 mm
Poloměr: 320 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg): 137 km/h
Plošné rozměry stojanu se třemi betony à 8,5 kg: 730 x 800 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 185 km/h
Plošné rozměry stojanu se třemi betony à 17 kg: 850 x 930 mm
Materiál jímací tyče: Al
Materiál stojanu: FeZn
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS 22 16 10 2500 AL DBS R320 STTZN
Obj. č.: 105525
nebo rovnocenný.

Certifikáty



Technické informace

Výška 2500 mm
Poloměr 320 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg) 137 km/h
Plošné rozměry stojanu se třemi betony à 8,5 kg (d x š) 730 x 800 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 185 km/h
Plošné rozměry stojanu se třemi betony à 17 kg (d x š) 850 x 930 mm
Materiál jímací tyče Al
Materiál stojanu FeZn
Norma ČSN EN 62561-(1+2)

Produkt 105525 byl přidán na seznam.

K seznamu

Produkt 105525 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN 4013364242029, Číslo celního sazebníku (EU): 85389099, Váha brutto: 3.80 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

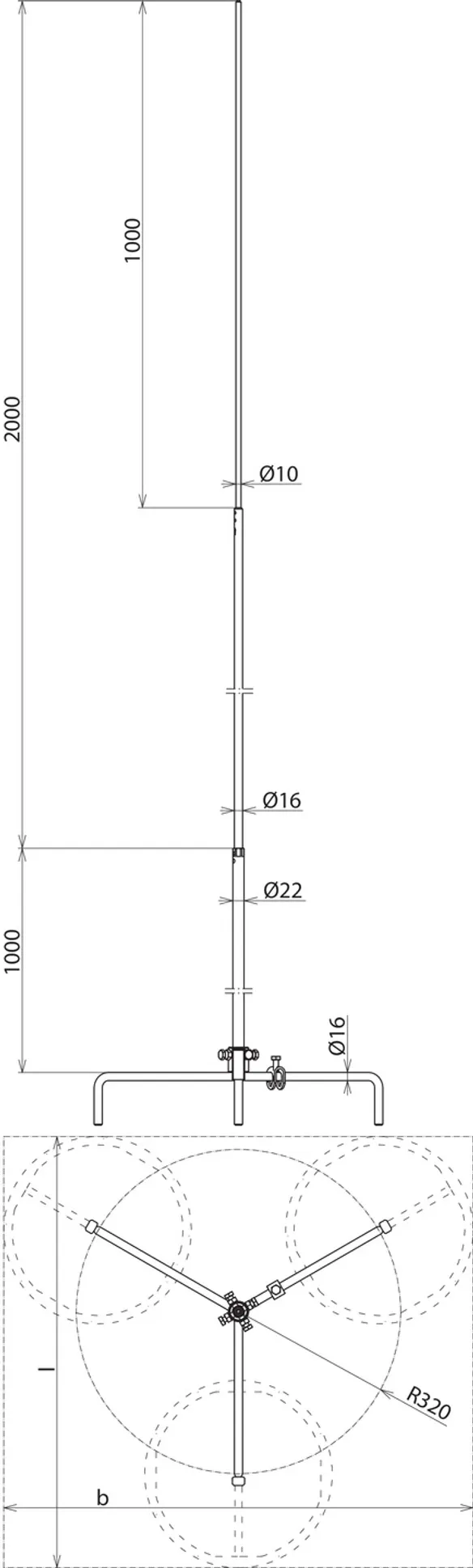

Volně stojící jímací tyč, výška 3000 mm
Volně stojící jímací tyč s tříramenným stojanem
pro ochranu střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů.
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 168 km/h.
Stohovatelný betonový podstavec (obj. č. 102 075 nebo 102 010) a
podložku (obj. č. 102 060 nebo 102 050) je třeba objednat samostatně.
Výška: 3000 mm
Poloměr: 320 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg): 112 km/h
Plošné rozměry stojanu se třemi betony à 8,5 kg: 730 x 800 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 168 km/h
Plošné rozměry stojanu se třemi betony à 17 kg: 850 x 930 mm
Materiál jímací tyče: Al
Materiál stojanu: FeZn
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS 22 16 10 3000 AL DBS R320 STTZN
Obj. č.: 105530
nebo rovnocenný.

Certifikáty



Technické informace

Výška 3000 mm
Poloměr 320 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg) 112 km/h
Plošné rozměry stojanu se třemi betony à 8,5 kg (d x š) 730 x 800 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 168 km/h
Plošné rozměry stojanu se třemi betony à 17 kg (d x š) 850 x 930 mm
Materiál jímací tyče Al
Materiál stojanu FeZn
Norma ČSN EN 62561-(1+2)

Produkt 105530 byl přidán na seznam.

K seznamu

Produkt 105530 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN 4013364242043, Číslo celního sazebníku (EU): 85389099, Váha brutto: 4.30 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Volně stojící jímací tyč, výška 3500 mm
Volně stojící jímací tyč s tříramenným stojanem
pro ochranu střešních nástaveb,
vyrovnání sklonu střechy do max. 10 stupňů
Jímací tyče jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 135 km/h.
Stohovatelný betonový podstavec (obj. č. 102 075 nebo 102 010) a
podložku (obj. č. 102 060 nebo 102 050) je třeba objednat samostatně.
Výška: 3500 mm
Poloměr: 320 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg): 95 km/h
Plošné rozměry stojanu se třemi betony à 8,5 kg: 730 x 800 mm
Max. rychlost nárazového větru (3 betony à 17 kg): 135 km/h
Plošné rozměry stojanu se třemi betony à 17 kg: 850 x 930 mm
Materiál jímací tyče: Al
Materiál stojanu: FeZn
Norma: ČSN EN 62561-(1+2)

Výrobek: DEHN
Typ: FS 22 16 10 3500 AL DBS R320 STTZN
Obj. č.: 105535
nebo rovnocenný.

Certifikáty



Technické informace

Výška 3500 mm
Poloměr 320 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg) 95 km/h
Plošné rozměry stojanu se třemi betony à 8,5 kg (d x š) 730 x 800 mm
Max. rychlost nárazového větru (3 betony à 17 kg) 135 km/h
Plošné rozměry stojanu se třemi betony à 17 kg (d x š) 850 x 930 mm
Materiál jímací tyče Al
Materiál stojanu FeZn
Norma ČSN EN 62561-(1+2)
