EXFS L / EXFS KU

Pro nepřímé propojení/uzemnění z provozních důvodů neuzemněných zařízení při působení blesku
Provedení pro vyrovnání potenciálů v ochraně před bleskem podle ČSN EN 62305 ve výbušných atmosférách (Ex), zóna 2
Tělo jiskřiště je vyrobené z tlakově litého zinku odolného vůči korozi, spodní díl je z umělé hmoty, připojovací kabel je pohyblivý

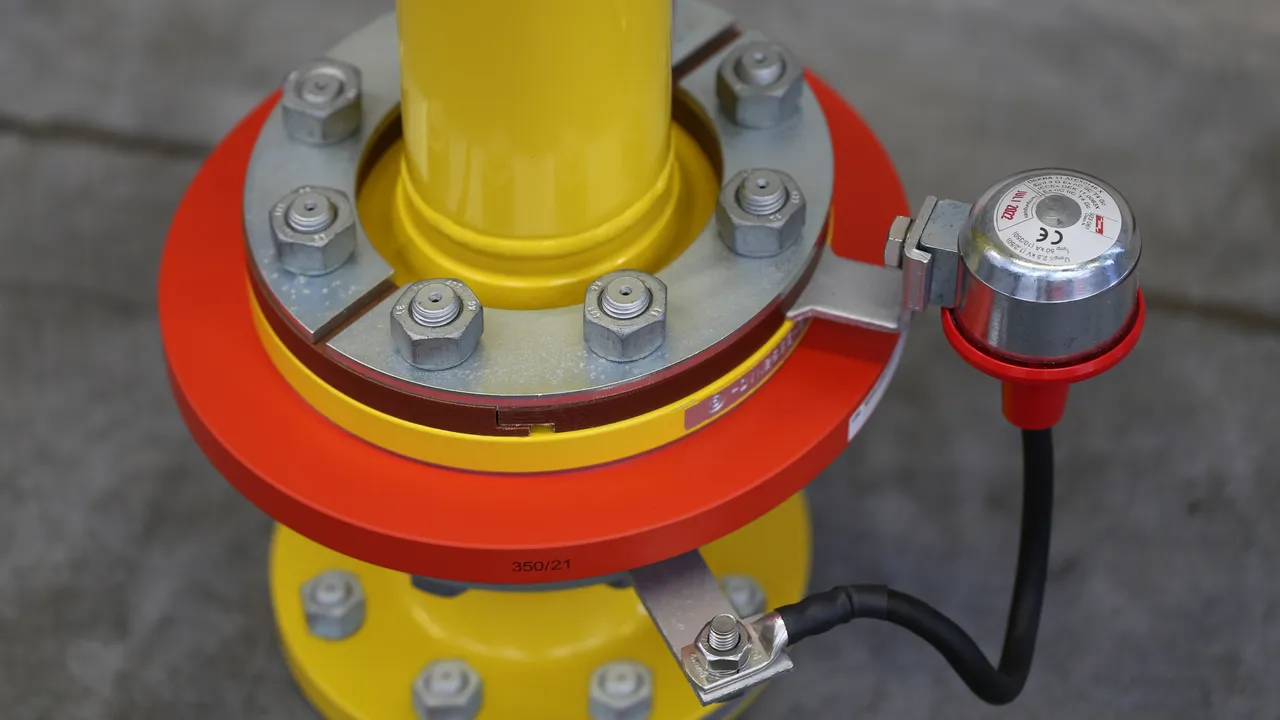

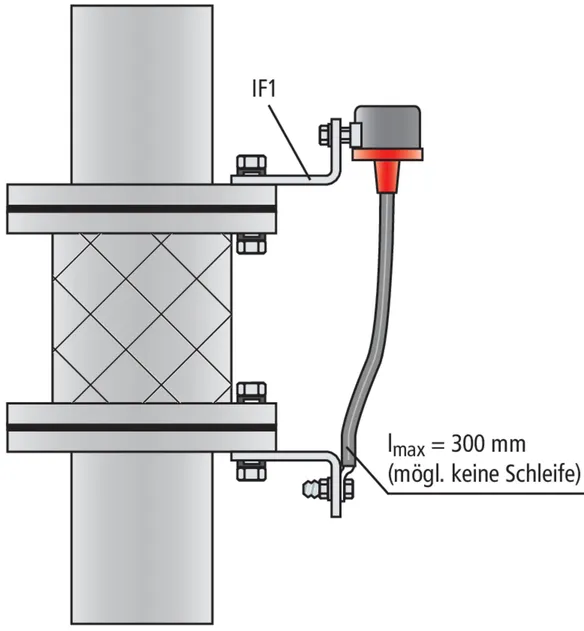

Pro přemostění izolačních přírub a izolačních šroubení v katodicky chráněných úsecích potrubí
Vysoce odolné provedení
Certifikace podle předpisu ATEX 2014/34/EU a IECEx

Details

EXFS L

Oddělovací jiskřiště pro instalaci ve výbušných atmosférách (Ex), nadzemní montáž.

3 Produkty

Obj. č. 923060 EXFS L100

GTIN 4013364038899, Číslo celního sazebníku (EU): 85369095, Váha brutto: 805.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Oddělovací jiskřiště EXFS L100
oddělovací jiskřiště EXFS L100 pro Ex prostředí
(zóna 2) s pohyblivým připojovacím kabelem, certifikace ATEX
(2014/34/EU) pro vyrovnání potenciálů v ochraně před bleskem
podle DIN VDE 0185-305-3 (ČSN EN 62305-3)
bleskový proud (10/350): 50 kA
třída zatížitelnosti bleskovým proudem podle EN 50 164-3: N
jmenovitý impulzní proud (8/20): 100 kA
100% odezva - napětí impulzu blesku: <= 2,5 kV
Odezva na střídavé napětí (50 Hz): <= 1,2 kV
délka kabelu: 100 mm
pro rozměr třmenu: 20 - 130 mm

Výrobek: DEHN
Typ: EXFS L100
Obj. č.: 923060
nebo rovnocenný.

Certifikáty

Technické informace

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Krytí	IP 54

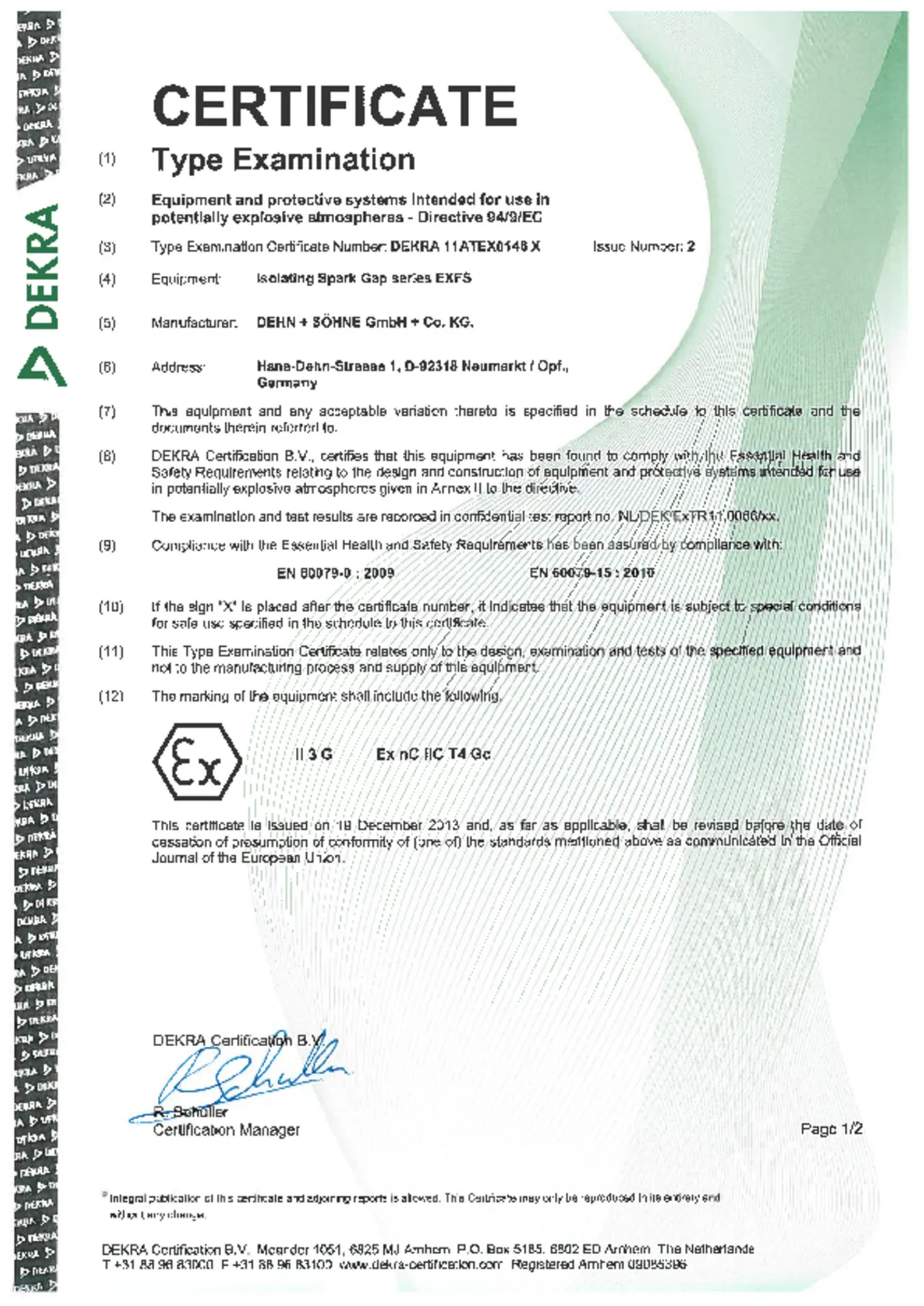

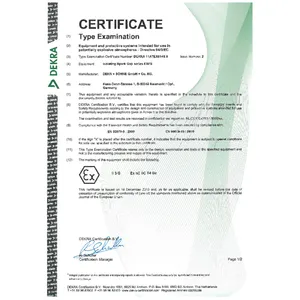

Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc

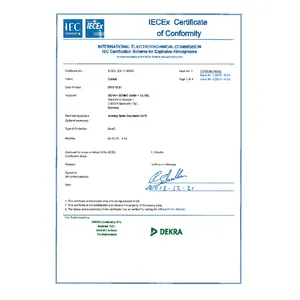

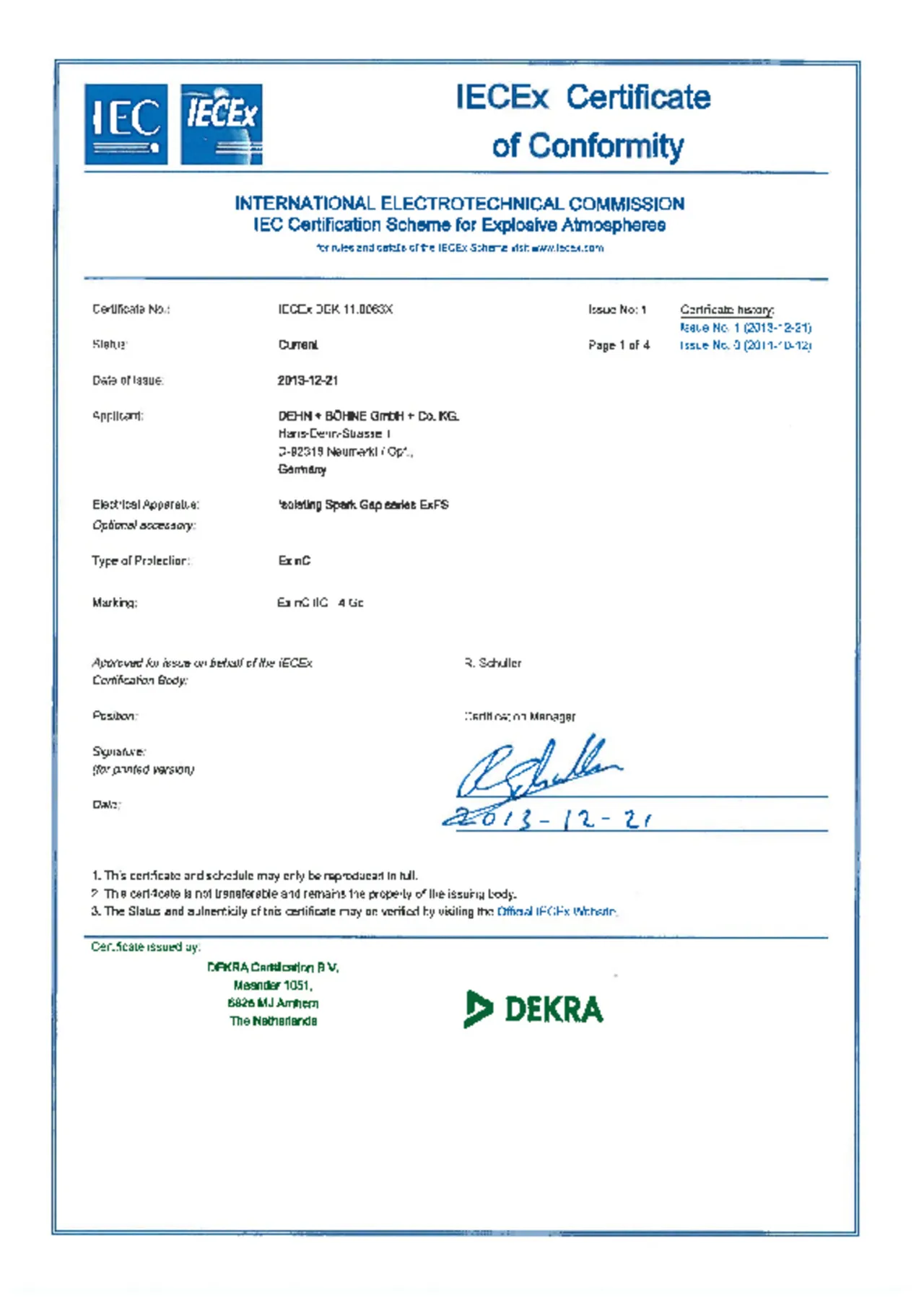

Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka kabelu	100 mm

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité střídavé výdržné napětí (50/60 Hz) (U_wAC )	300 V
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Rozsah provozních teplot (T_U )	-20 °C ... +80 °C
Teplota prostředí při použití v prostředí Ex	-20 °C ... +60 °C
Krytí	IP 54
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc

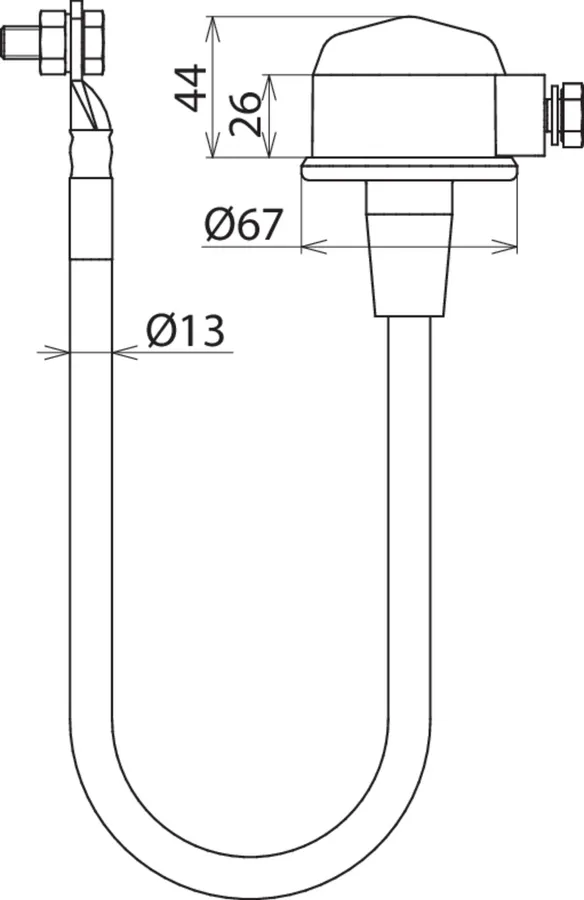

Délka těla přístroje	90 mm
Průměr těla přístroje	63 mm
Materiál těla přístroje	zinkový odlitek, umělá hmota
Připojovací kabel	H01N2-D 25 mm²s kabelovým okem a šroubem s maticí M10
Délka kabelu	100 mm
Vhodné pro příruby	20 - 130 mm
Rozšířená technická data:	--------------------
– Jmenovitý impulzní proud (8/20 µs) (I_n )	100 kA
– Střídavé zapalovací napětí (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923060 byl přidán na seznam.

K seznamu

Produkt 923060 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 923061 EXFS L200

GTIN 4013364038905, Číslo celního sazebníku (EU): 85369095, Váha brutto: 830.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Oddělovací jiskřiště EXFS L200
oddělovací jiskřiště EXFS L200 pro Ex prostředí
(zóna 2) s pohyblivým připojovacím kabelem, certifikace ATEX
(2014/34/EU) pro vyrovnání potenciálů v ochraně před bleskem
podle DIN VDE 0185-305-3 (ČSN EN 62305-3)
bleskový proud (10/350): 50 kA
třída zatížitelnosti bleskovým proudem podle EN 50 164-3: N
jmenovitý impulzní proud (8/20): 100 kA
100% odezva - napětí impulzu blesku: <= 2,5 kV
Odezva na střídavé napětí (50 Hz): <= 1,2 kV
délka kabelu: 200 mm
pro rozměr třmenu: 120 - 230 mm

Výrobek: DEHN
Typ: EXFS L200
Obj. č.: 923061
nebo rovnocenný.

Certifikáty

Technické informace

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Krytí	IP 54
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka kabelu	200 mm

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité střídavé výdržné napětí (50/60 Hz) (U_wAC )	300 V
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Rozsah provozních teplot (T_U )	-20 °C ... +80 °C
Teplota prostředí při použití v prostředí Ex	-20 °C ... +60 °C
Krytí	IP 54
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka těla přístroje	90 mm
Průměr těla přístroje	63 mm
Materiál těla přístroje	zinkový odlitek, umělá hmota
Připojovací kabel	H01N2-D 25 mm²s kabelovým okem a šroubem s maticí M10
Délka kabelu	200 mm
Vhodné pro příruby	120 - 230 mm
Rozšířená technická data:	--------------------
– Jmenovitý impulzní proud (8/20 µs) (I_n )	100 kA
– Střídavé zapalovací napětí (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923061 byl přidán na seznam.

K seznamu

Produkt 923061 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 923062 EXFS L300

GTIN 4013364038912, Číslo celního sazebníku (EU): 85369095, Váha brutto: 861.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

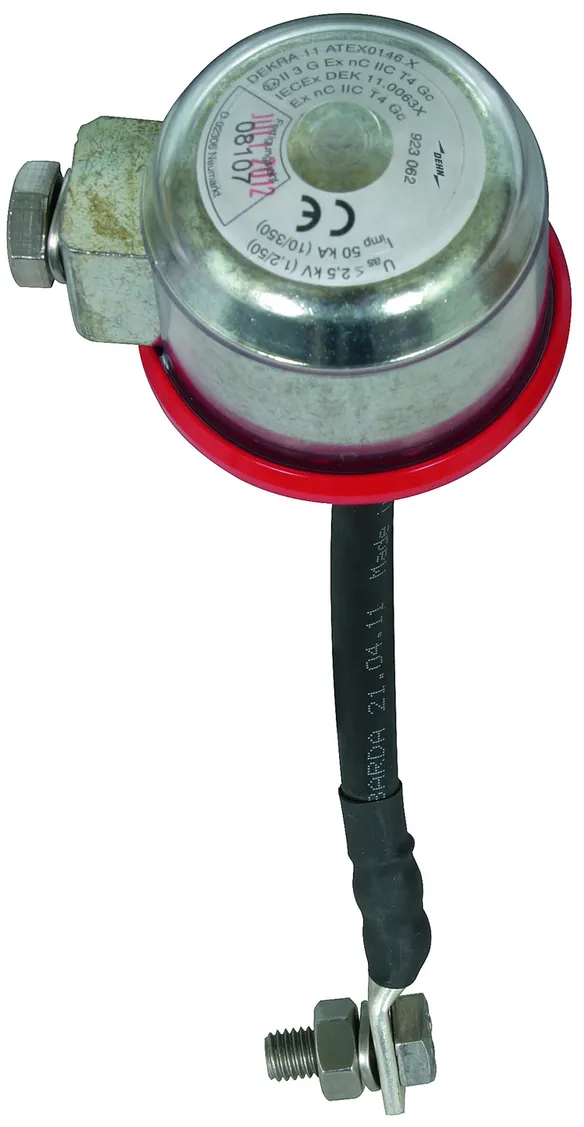

Oddělovací jiskřiště EXFS L300
oddělovací jiskřiště EXFS L300 pro Ex prostředí
(zóna 2) s pohyblivým připojovacím kabelem, certifikace ATEX
(2014/34/EU) pro vyrovnání potenciálů v ochraně před bleskem
podle DIN VDE 0185-305-3 (ČSN EN 62305-3)
bleskový proud (10/350): 50 kA
třída zatížitelnosti bleskovým proudem podle EN 50 164-3: N
jmenovitý impulzní proud (8/20): 100 kA
100% odezva - napětí impulzu blesku: <= 2,5 kV
Odezva na střídavé napětí (50 Hz): <= 1,2 kV
délka kabelu: 300 mm
pro rozměr třmenu: 220 - 320 mm

Výrobek: DEHN
Typ: EXFS L300
Obj. č.: 923062
nebo rovnocenný.

Certifikáty

Technické informace

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Krytí	IP 54
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka kabelu	300 mm

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité střídavé výdržné napětí (50/60 Hz) (U_wAC )	300 V
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Rozsah provozních teplot (T_U )	-20 °C ... +80 °C
Teplota prostředí při použití v prostředí Ex	-20 °C ... +60 °C
Krytí	IP 54
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka těla přístroje	90 mm
Průměr těla přístroje	63 mm
Materiál těla přístroje	zinkový odlitek, umělá hmota
Připojovací kabel	H01N2-D 25 mm²s kabelovým okem a šroubem s maticí M10
Délka kabelu	300 mm
Vhodné pro příruby	220 - 320 mm
Rozšířená technická data:	--------------------
– Jmenovitý impulzní proud (8/20 µs) (I_n )	100 kA
– Střídavé zapalovací napětí (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923062 byl přidán na seznam.

K seznamu

Produkt 923062 byl přidán do nákupního košíku.

K nákupnímu košíku

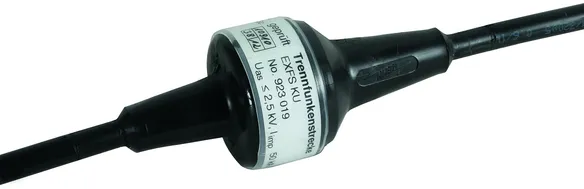

EXFS KU

Oddělovací jiskřiště pro výbušné atmosféry (Ex) s připojovací kabely pro nadzemní a podzemní instalaci; vodotěsné provedení; připojovací kabely je možno upravit na požadovanou délku.

1 Produkt

Obj. č. 923019 EXFS KU

GTIN 4013364033177, Číslo celního sazebníku (EU): 85369095, Váha brutto: 1.72 kg, Balící jednotka: 1.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Oddělovací jiskřiště pro Ex-zóny EXFS KU
Oddělovací jiskřiště EXFS KU pro prostředí s nebezpečím výbuchu (zóna 2)
s připojovacími vodiči pro nadzemní a podzemní
instalaci, s certifikací ATEX (2014/34/EU) pro
vyrovnání potenciálů v ochraně před bleskem podle DIN VDE 0185-305-3
Bleskový impulzní proud (10/350): 50 kA
Třída zatížitelnosti bleskovým proudem podle EN 50 164-3: N
Jmenovitý svodový impulzní proud (8/20): 100 kA
100% zapalovací impulzní napětí blesku: <= 2,5 kV
Střídavé zapalovací napětí (50 Hz): <= 1,2 kV
Délka kabelu: 2 x cca 1500 mm

Výrobek: DEHN
Typ: EXFS KU
Obj. č.: 923019
nebo rovnocenný.

Certifikáty

Technické informace

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Krytí	IP 67
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka kabelu	2x cca 1500 mm

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité střídavé výdržné napětí (50/60 Hz) (U_wAC )	300 V
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Rozsah provozních teplot (T_U )	-20 °C ... +80 °C
Teplota prostředí při použití v prostředí Ex	-20 °C ... +60 °C
Krytí	IP 67
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc

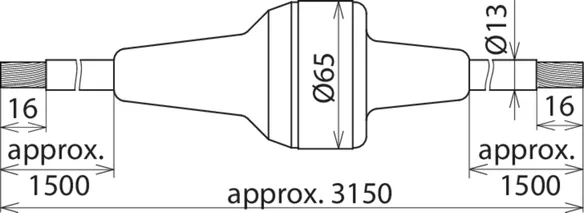

Délka těla přístroje	90 mm
Průměr těla přístroje	63 mm
Materiál těla přístroje	zinkový odlitek, umělá hmota
Připojovací kabel	NYY-J-1x25 mm²
Délka kabelu	2x cca 1500 mm
Rozšířená technická data:	--------------------
– Jmenovitý impulzní proud (8/20 µs) (I_n )	100 kA
– Střídavé zapalovací napětí (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923019 byl přidán na seznam.

K seznamu

Produkt 923019 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

EXFS L / EXFS KU

Details

EXFS L

Obj. č. 923060 EXFS L100

Produkt 923060 byl přidán na seznam.

Produkt 923060 byl přidán do nákupního košíku.

Obj. č. 923061 EXFS L200

Produkt 923061 byl přidán na seznam.

Produkt 923061 byl přidán do nákupního košíku.

Obj. č. 923062 EXFS L300

Produkt 923062 byl přidán na seznam.

Produkt 923062 byl přidán do nákupního košíku.

EXFS KU

Obj. č. 923019 EXFS KU

Produkt 923019 byl přidán na seznam.

Produkt 923019 byl přidán do nákupního košíku.

EXFS L / EXFS KU

Details

EXFS L

Obj. č. 923060 EXFS L100

Pro stažení 923060.stp musíte být přihlášeni.

Pro stažení 923060.igs musíte být přihlášeni.

Pro stažení 923060.jt musíte být přihlášeni.

Pro stažení 923060.dwg musíte být přihlášeni.

Pro stažení 923060m_D.dxf musíte být přihlášeni.

Produkt 923060 byl přidán na seznam.

Produkt 923060 byl přidán do nákupního košíku.

Obj. č. 923061 EXFS L200

Pro stažení 923061.stp musíte být přihlášeni.

Pro stažení 923061.igs musíte být přihlášeni.

Pro stažení 923061.jt musíte být přihlášeni.

Pro stažení 923061.dwg musíte být přihlášeni.

Pro stažení 923060m_D.dxf musíte být přihlášeni.

Produkt 923061 byl přidán na seznam.

Produkt 923061 byl přidán do nákupního košíku.

Obj. č. 923062 EXFS L300

Pro stažení 923062.stp musíte být přihlášeni.

Pro stažení 923062.igs musíte být přihlášeni.

Pro stažení 923062.jt musíte být přihlášeni.

Pro stažení 923062.dwg musíte být přihlášeni.

Pro stažení 923060m_D.dxf musíte být přihlášeni.

Produkt 923062 byl přidán na seznam.

Produkt 923062 byl přidán do nákupního košíku.

EXFS KU

Obj. č. 923019 EXFS KU

Pro stažení 923019.stp musíte být přihlášeni.

Pro stažení 923019.igs musíte být přihlášeni.

Pro stažení 923019.jt musíte být přihlášeni.

Pro stažení 923019.dwg musíte být přihlášeni.

Pro stažení 923019m_E.dxf musíte být přihlášeni.

Produkt 923019 byl přidán na seznam.

Produkt 923019 byl přidán do nákupního košíku.
