DEHNcon-H

Při ukládání holých, neizolovaných drátů jímacího zařízení přímo na střeše musí být podle technického stavu a aktuální normy o ochraně před bleskem ČSN EN 62305-3 dodržena dostatečná vzdálenost vůči elektrickým a kovovým systémům umístěným pod střechou. Pod střešní krytinou se nachází velké množství vodivého materiálu, potrubní systémy, a kovové části v bezprostřední blízkosti jímacího zařízení resp. svodů a mohou představovat problém s nebezpečným přiblížením. Řešením pro tyto problémy s přiblížením jsou oddálené (izolované) jímací soustavy s vysokonapěťovými vodiči.

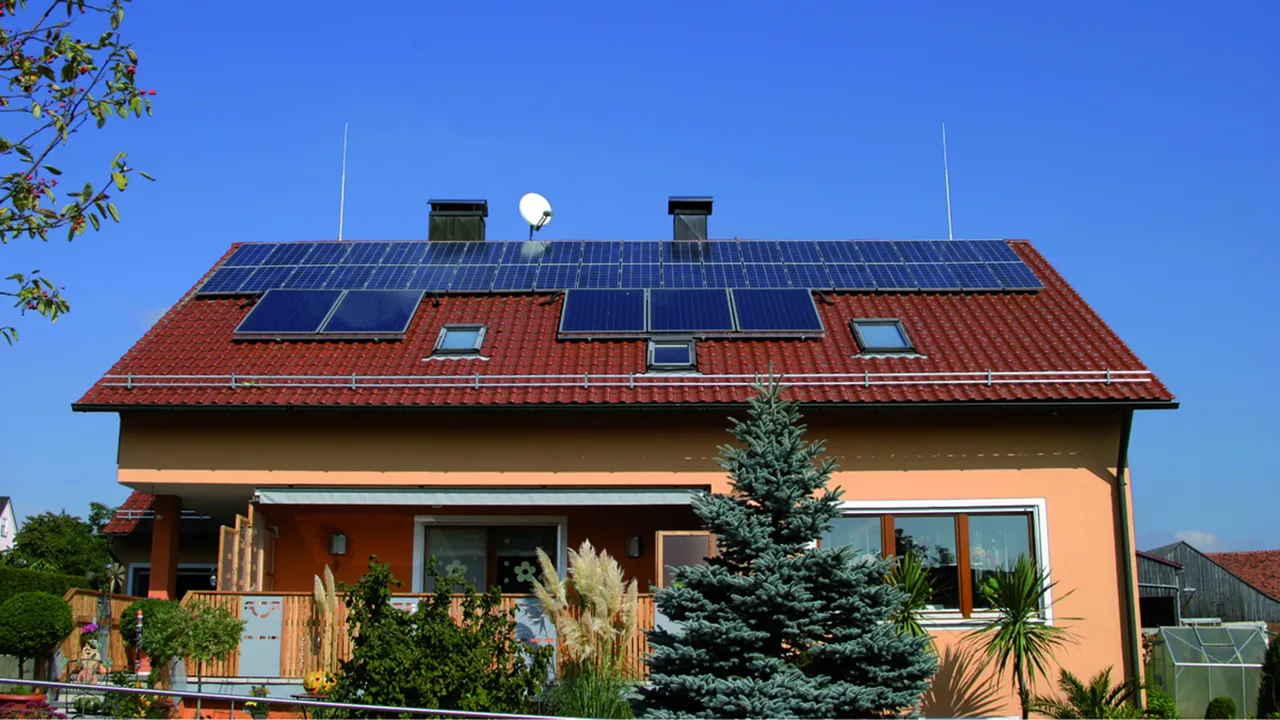

- Nový systém oddálené (izolované) jímací soustavy pro vysílací/přijímací (parabolické, terestrické) antény nebo celé budovy, případně jejich části
- Opticky přizpůsobenné provedení s vodičem HVI light uloženým uvnitř podpůrné trubky snižuje rozměry podpůrné trubky (hliníková trubka 40 x 5 mm) a také hmotnost celé sestavy. Systém je vhodný i pro instalaci na anténní stožáry
- Oblast koncovky, určená pro připojení na ekvipotenciální vyrovnání, je uložena uvnitř podpůrné trubky a je vyvedena flexibilním nerezovým páskem na jejím spodním konci
- Vedení s vysokonapěťovou izolací je určeno pro dodržení dostatečné vzdálenosti vůči elektrickým a vodivým částem podle ČSN EN 62305-3
- Ekvivalent dostatečné vzdálenosti s ≤ 45 cm (pro vzduch) nebo s ≤ 90 cm (pevný nevodivý materiál)
- Podpůrná trubka s izolovanou částí tvořenou sklolaminátem Ø 30 mm (glasfaserverstärkte Kunststoff GFK)
- Koeficient materiálu km = 0,7
- Barva světle šedá, odolnost vůči UV záření

Vodič HVI light splňuje požadavky uvedené v DIN IEC/TS 62561-8 (VDE V 0185-561-8).

Details

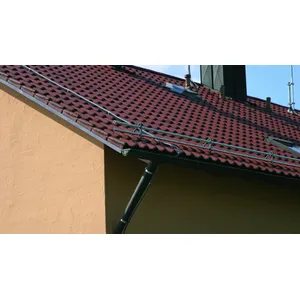

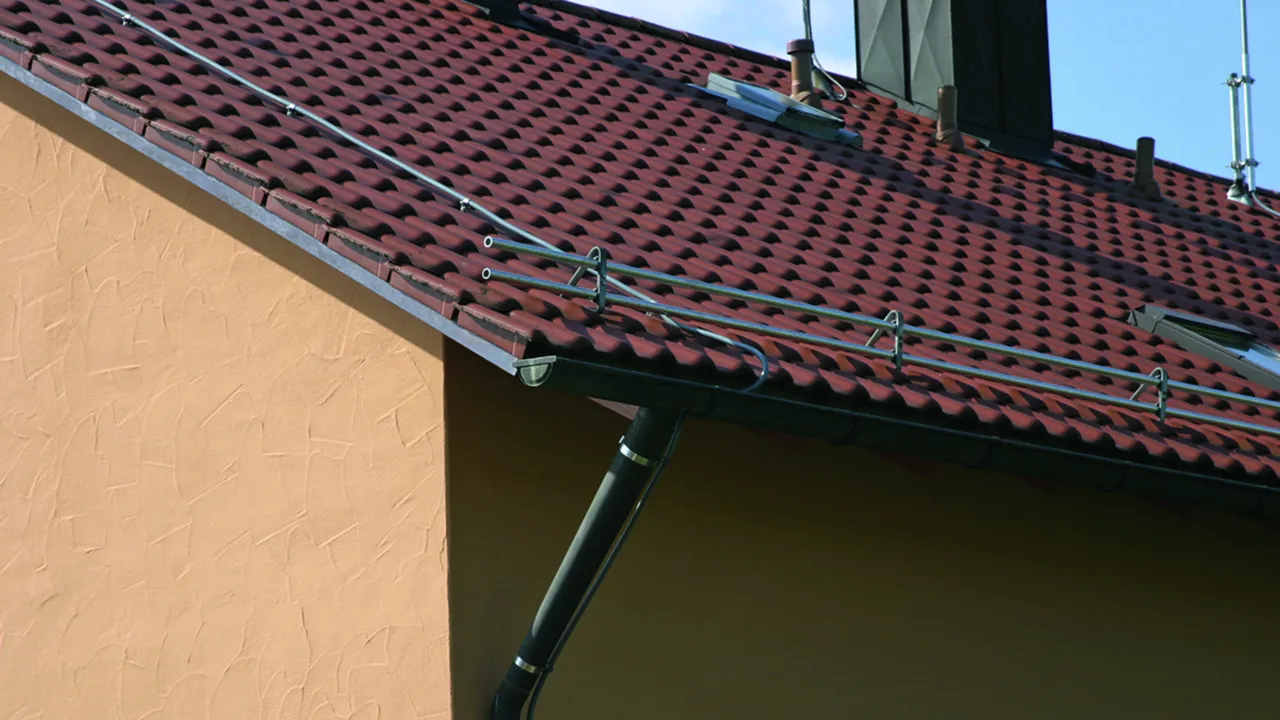

Detail - podpůrná trubka s uloženým vedením.
lorem ipsum

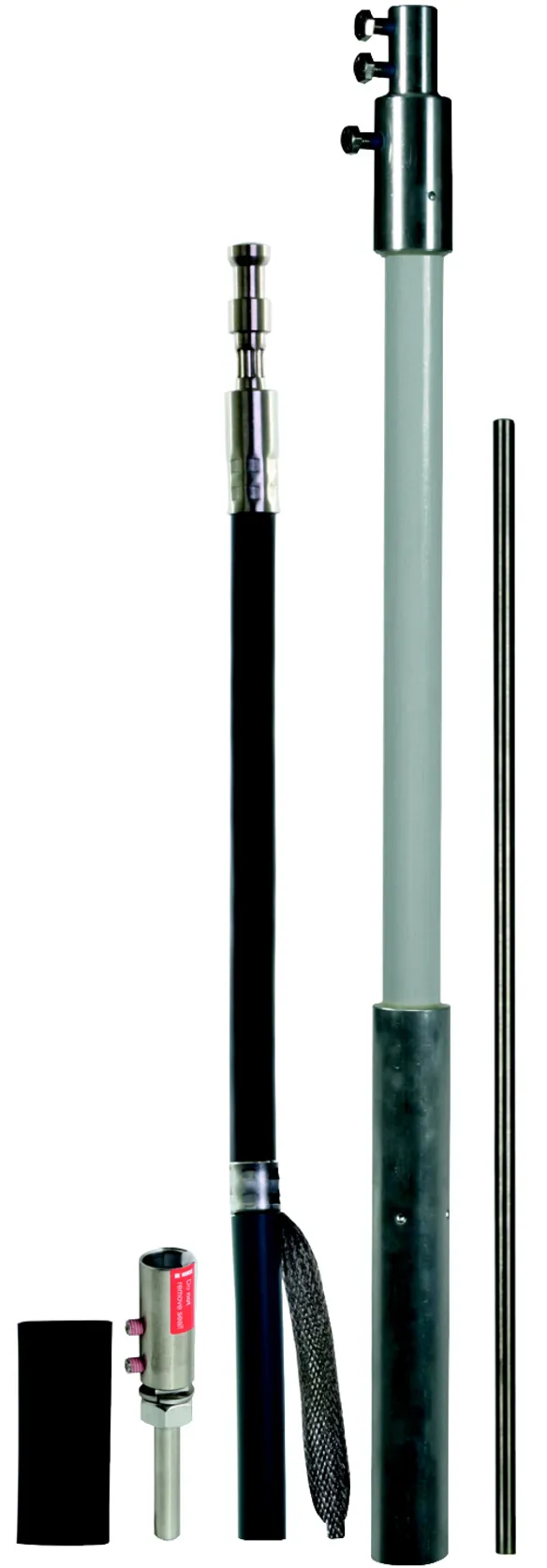

Vodič HVI light v podpůrné trubce s jímací tyčí

S oblastí koncovky uvnitř podpůrné trubky a jímací tyčí nerez Ø 10 mm

5 Produkty

Obj. č. 819255 HVI LI 20 L6M SR1990 FSP500 GFK AL V2A

GTIN 4013364255371, Číslo celního sazebníku (EU): 85389099, Váha brutto: 6.84 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

DEHNcon-H vodič HVI light v podpůrné trubce, 1990 mm, s jímací tyčí 500 mm
DEHNcon-H oddálený jímač
např. pro vysílací/přijímací antény
(paraboly, terestrické).
Opticky přizpůsobené provedení díky vodiči HVI light
uloženému uvnitř podpůrné trubky.
Pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s ≤ 45 cm (pro vzduch)
nebo s ≤ 90 cm (pro pevný nevodivý materiál).
Podpůrné trubky jsou dimenzovány podle
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Vodič HVI light s oblastí koncovky uloženou uvnitř podpůrné trubky
s jímací tyčí (Ø10 mm, délka 500 mm) a s uzemňovacím členem.
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1990 mm
Průměr vodiče: 20 mm
Barva vodiče: šedá ●
Materiál vnitřního vodiče: Cu
Ekvivalent dostatečné vzdálenosti s (pro vzduch): ≤ 45 cm
Minimální objednací délka: 6 m
Max. rychlost nárazového větru: (max. volná délka 1890 mm, 1x HVI light vnitřní) 240 km/h
Max. volná délka: 1890 mm
Min. rozteč upnutí: 600 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI 20 L6M SR1990 FSP500 GFK AL V2A
Obj. č.: 819255
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 1990 mm
Délka jímací tyče 500 mm
Materiál vnitřního vodiče Cu
Ekvivalent dostatečné vzdálenosti s (pro vzduch) ≤ 45 cm
Minimální objednací délka 6 m
Max. rychlost nárazového větru (max. volná délka 1890 mm, 1x HVI light vnitřní) 240 km/h
Max. volná délka 1890 mm
Min. rozteč upnutí 600 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819255 byl přidán na seznam.

K seznamu

Produkt 819255 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819256 HVI LI 20 L6M SR1990 FSP1000 GFK AL V2A

GTIN 4013364255388, Číslo celního sazebníku (EU): 85389099, Váha brutto: 7.14 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

DEHNcon-H vodič HVI light v podpůrné trubce, 1990 mm, s jímací tyčí 1000 mm
DEHNcon-H oddálený jímač
např. pro vysílací/přijímací antény
(paraboly, terestrické).
Opticky přizpůsobené provedení díky vodiči HVI light
uloženému uvnitř podpůrné trubky.
Pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s ≤ 45 cm (pro vzduch)
nebo s ≤ 90 cm (pro pevný nevodivý materiál).
Podpůrné trubky jsou dimenzovány podle
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Vodič HVI light s oblastí koncovky uloženou uvnitř podpůrné trubky
s jímací tyčí (Ø10 mm, délka 1000 mm) a s uzemňovacím členem.
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1990 mm
Průměr vodiče: 20 mm
Barva vodiče: šedá ●
Materiál vnitřního vodiče: Cu
Ekvivalent dostatečné vzdálenosti s (pro vzduch): ≤ 45 cm
Minimální objednací délka: 6 m
Max. rychlost nárazového větru: (max. volná délka 2390 mm, 1x HVI light vnitřní) 200 km/h
Max. volná délka: 2390 mm
Min. rozteč upnutí: 600 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI 20 L6M SR1990 FSP1000 GFK AL V2A
Obj. č.: 819256
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 1990 mm
Délka jímací tyče 1000 mm
Materiál vnitřního vodiče Cu
Ekvivalent dostatečné vzdálenosti s (pro vzduch) ≤ 45 cm
Minimální objednací délka 6 m
Max. rychlost nárazového větru (max. volná délka 2390 mm, 1x HVI light vnitřní) 200 km/h
Max. volná délka 2390 mm
Min. rozteč upnutí 600 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819256 byl přidán na seznam.

K seznamu

Produkt 819256 byl přidán do nákupního košíku.

K nákupnímu košíku

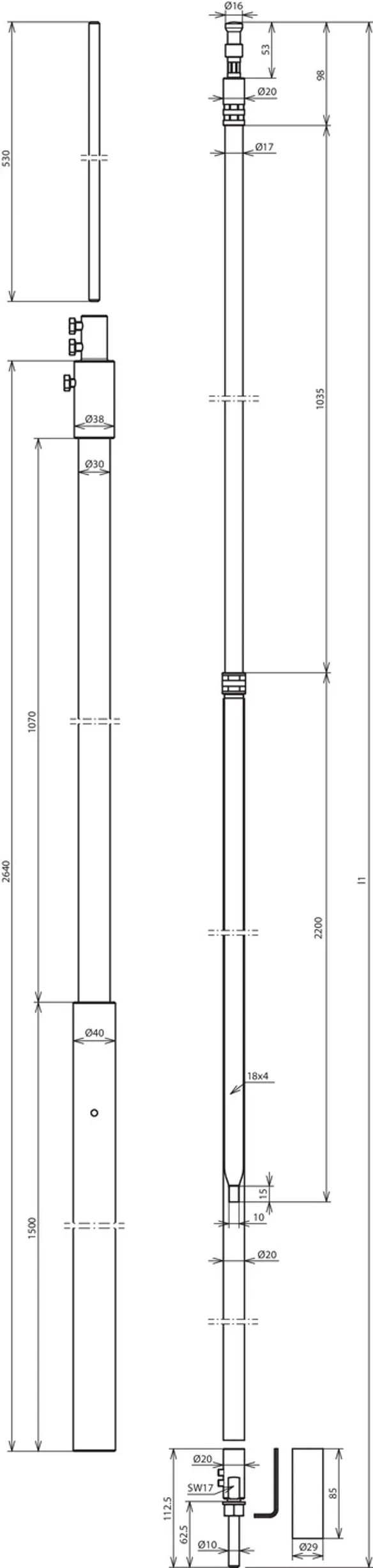

Obj. č. 819257 HVI LI 20 L6M SR2640 FSP500 GFK AL V2A

GTIN 4013364255395, Číslo celního sazebníku (EU): 85389099, Váha brutto: 7.79 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

DEHNcon-H vodič HVI light v podpůrné trubce, 2640 mm, s jímací tyčí 500 mm
DEHNcon-H oddálený jímač
např. pro vysílací/přijímací antény
(paraboly, terestrické).
Opticky přizpůsobené provedení díky vodiči HVI light
uloženému uvnitř podpůrné trubky.
Pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s ≤ 45 cm (pro vzduch)
nebo s ≤ 90 cm (pro pevný nevodivý materiál).
Podpůrné trubky jsou dimenzovány podle
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Vodič HVI light s oblastí koncovky uloženou uvnitř podpůrné trubky
s jímací tyčí (Ø10 mm, délka 500 mm) a s uzemňovacím členem.
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2640 mm
Průměr vodiče: 20 mm
Barva vodiče: šedá ●
Materiál vnitřního vodiče: Cu
Ekvivalent dostatečné vzdálenosti s (pro vzduch): ≤ 45 cm
Minimální objednací délka: 6 m
Max. rychlost nárazového větru: (max. volná délka 2540 mm, 1x HVI light vnitřní) 240 km/h
Max. volná délka: 2540 mm
Min. rozteč upnutí: 600 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI 20 L6M SR2640 FSP500 GFK AL V2A
Obj. č.: 819257
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 2640 mm
Délka jímací tyče 500 mm
Materiál vnitřního vodiče Cu
Ekvivalent dostatečné vzdálenosti s (pro vzduch) ≤ 45 cm
Minimální objednací délka 6 m
Max. rychlost nárazového větru (max. volná délka 2540 mm, 1x HVI light vnitřní) 240 km/h
Max. volná délka 2540 mm
Min. rozteč upnutí 600 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819257 byl přidán na seznam.

K seznamu

Produkt 819257 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819258 HVI LI 20 L6M SR2640 FSP1000 GFK AL V2A

GTIN 4013364255418, Číslo celního sazebníku (EU): 85389099, Váha brutto: 8.09 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

DEHNcon-H vodič HVI light v podpůrné trubce, 2640 mm, s jímací tyčí 1000 mm
DEHNcon-H oddálený jímač
např. pro vysílací/přijímací antény
(paraboly, terestrické).
Opticky přizpůsobené provedení díky vodiči HVI light
uloženému uvnitř podpůrné trubky.
Pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s ≤ 45 cm (pro vzduch)
nebo s ≤ 90 cm (pro pevný nevodivý materiál).
Podpůrné trubky jsou dimenzovány podle
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Vodič HVI light s oblastí koncovky uloženou uvnitř podpůrné trubky
s jímací tyčí (Ø10 mm, délka 500 mm) a s uzemňovacím členem.
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2640 mm
Průměr vodiče: 20 mm
Barva vodiče: šedá ●
Materiál vnitřního vodiče: Cu
Ekvivalent dostatečné vzdálenosti s (pro vzduch): ≤ 45 cm
Minimální objednací délka: 6 m
Max. rychlost nárazového větru: (max. volná délka 3040 mm, 1x HVI light vnitřní) 201 km/h
Max. volná délka: 3040 mm
Min. rozteč upnutí: 600 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI 20 L6M SR2640 FSP1000 GFK AL V2A
Obj. č.: 819258
nebo rovnocenný.

Certifikáty



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 2640 mm
Délka jímací tyče 1000 mm
Materiál vnitřního vodiče Cu
Ekvivalent dostatečné vzdálenosti s (pro vzduch) ≤ 45 cm
Minimální objednací délka 6 m
Max. rychlost nárazového větru (max. volná délka 3040 mm, 1x HVI light vnitřní) 201 km/h
Max. volná délka 3040 mm
Min. rozteč upnutí 600 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819258 byl přidán na seznam.

K seznamu

Produkt 819258 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819259 HVI LI 20 L7.5M SR5040 FSP500 GFK AL V2A

GTIN 4013364256088, Číslo celního sazebníku (EU): 85389099, Váha brutto: 12.20 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

DEHNcon-H vodič HVI light v podpůrné trubce, 5040 mm, s jímací tyčí 500 mm
DEHNcon-H oddálený jímač
např. pro vysílací/přijímací antény
(paraboly, terestrické).
Opticky přizpůsobené provedení díky vodiči HVI light
uloženému uvnitř podpůrné trubky.
Pro dodržení dostatečné vzdálenosti vůči elektrickým
a vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s ≤ 45 cm (pro vzduch)
nebo s ≤ 90 cm (pro pevný nevodivý materiál).
Podpůrné trubky jsou dimenzovány podle
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Vodič HVI light s oblastí koncovky uloženou uvnitř podpůrné trubky
s jímací tyčí (Ø10 mm, délka 500 mm) a s uzemňovacím členem.
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 5040 mm
Průměr vodiče: 20 mm
Barva vodiče: šedá ●
Materiál vnitřního vodiče: Cu
Ekvivalent dostatečné vzdálenosti s (pro vzduch): ≤ 45 cm
Minimální objednací délka: 7,5 m
Max. rychlost nárazového větru: (max. volná délka 4940 mm, 1x HVI light vnitřní) 149 km/h
Max. volná délka: 4940 mm
Min. rozteč upnutí: 600 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI 20 L7.5M SR5040 FSP500 GFK AL V2A
Obj. č.: 819259
nebo rovnocenný.



Technické informace

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 5040 mm
Délka jímací tyče 500 mm
Materiál vnitřního vodiče Cu
Ekvivalent dostatečné vzdálenosti s (pro vzduch) ≤ 45 cm
Minimální objednací délka 7,5 m
Max. rychlost nárazového větru (max. volná délka 4940 mm, 1x HVI light vnitřní) 149 km/h
Max. volná délka 4940 mm
Min. rozteč upnutí 600 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)
