Jímací stožáry na ploché střechy pro vodiče HVI light

Jímací stožár s připojovací destičkou na připojení až 4 vodičů HVI light, včetně montážního příslušenství pro montáž vedení na jímací stožár.
Jímač je určen na ploché střechy se sklonem max. 10°.
Betonové podstavce 17 kg a podložky je nutné objednat zvlášť.

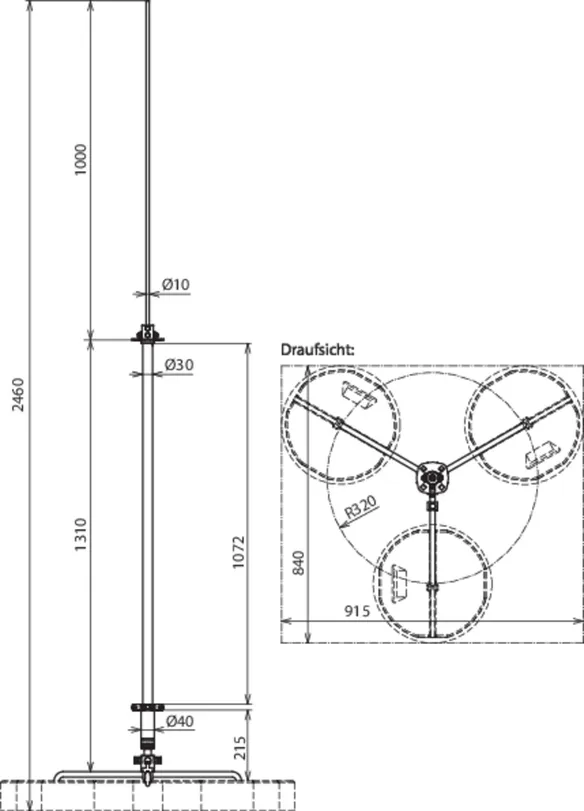

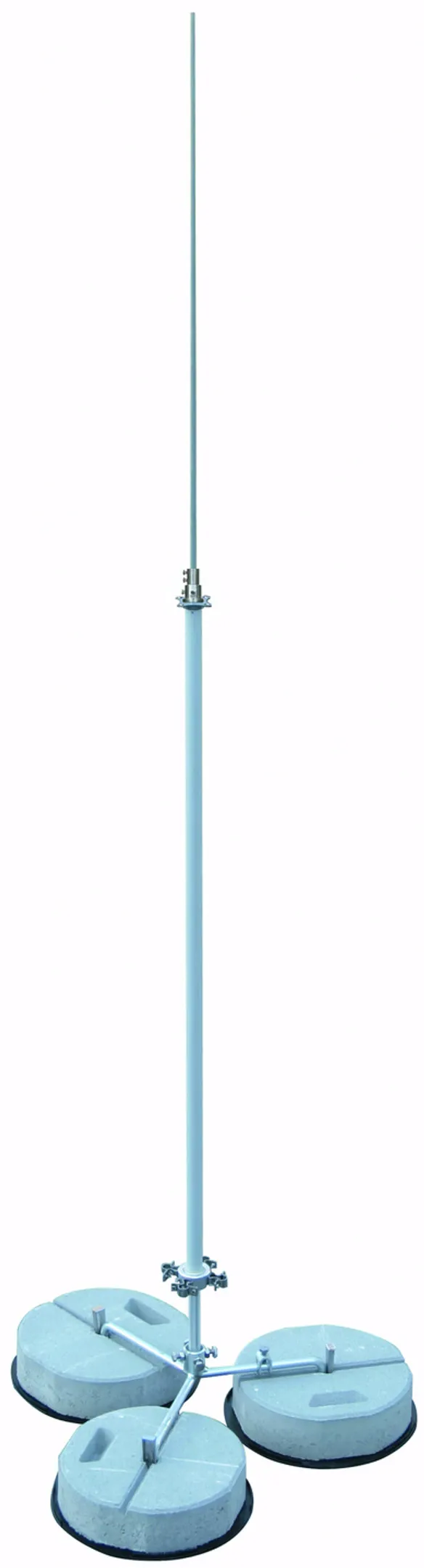

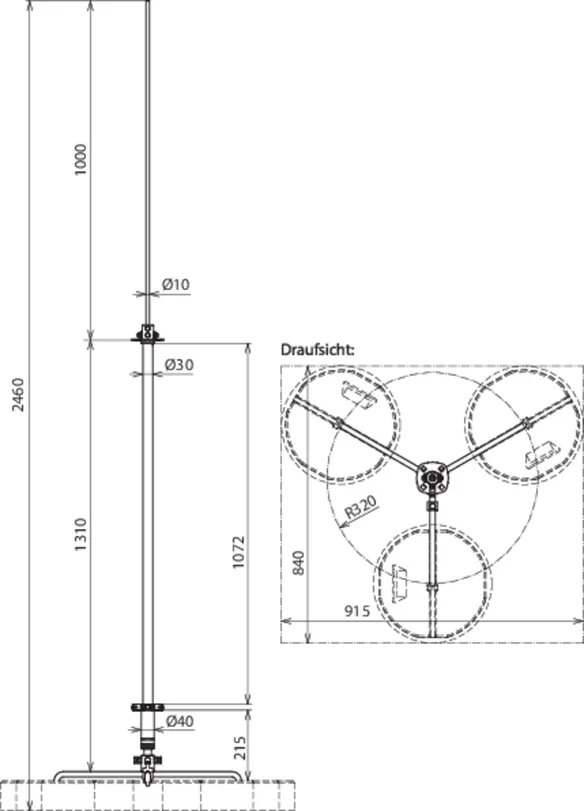

Jímací stožár 30 pro vodiče HVI light SET I, celková výška 2300 mm

1 Produkt

Obj. č. 819282 FM D30 L2300 DBS R320 GFK AL STTZN

GTIN 4013364252073, Číslo celního sazebníku (EU): 85389099, Váha brutto: 4.73 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Jímací stožár pro vodič HVI light na ploché střechy
sestava se čtyřnásobnou připojovací destičkou pro vodiče HVI light
a upevňovací sada pro montáž vedení na jímací stožár.
Pro dodržení dostatečné vzdálenosti vůči vodivým
částem podle ČSN EN 62305-3
Izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
Trubka Ø 30 mm
Koeficient km = 0,7
Barva světle šedá, odolnost vůči UV záření
Jímací stožáry jsou dimenzovány podle Eurocode.
Vyrovnání sklonu střechy do max. 10 stupňů
Jímací stožár 30 pro vodič HVI light SET I
Celková výška 2300 mm
Stohovatelné betonové podstavce (obj. č. 102 010) a podložky
(obj. č. 102 050) je třeba objednat samostatně.
Výška: 2300 mm
Materiál stojanu: FeZn
Poloměr stojanu: 320 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1300 mm
Izolační délka: 1095 mm
Délka jímací tyče: 1000 mm
Materiál jímací tyče: nerez
Max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější: 149 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: FM D30 L2300 DBS R320 GFK AL STTZN
Obj. č.: 819282
nebo rovnocenný.

Certifikáty



Technické informace

Materiál stojanu FeZn
Poloměr stojanu 320 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 1300 mm
Izolační délka 1095 mm
Délka jímací tyče 1000 mm
Materiál jímací tyče nerez
Max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější 149 km/h
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819282 byl přidán na seznam.

K seznamu

Produkt 819282 byl přidán do nákupního košíku.

K nákupnímu košíku

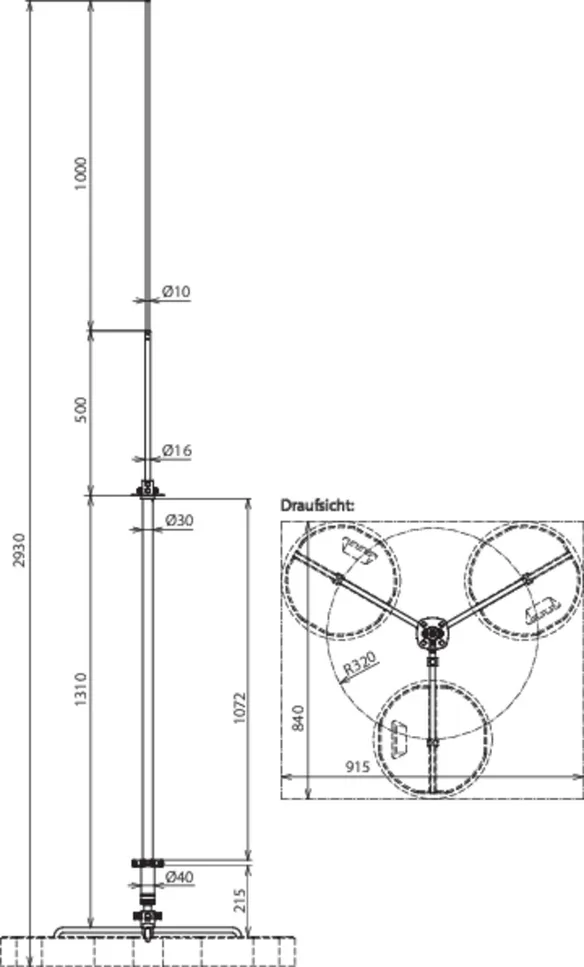

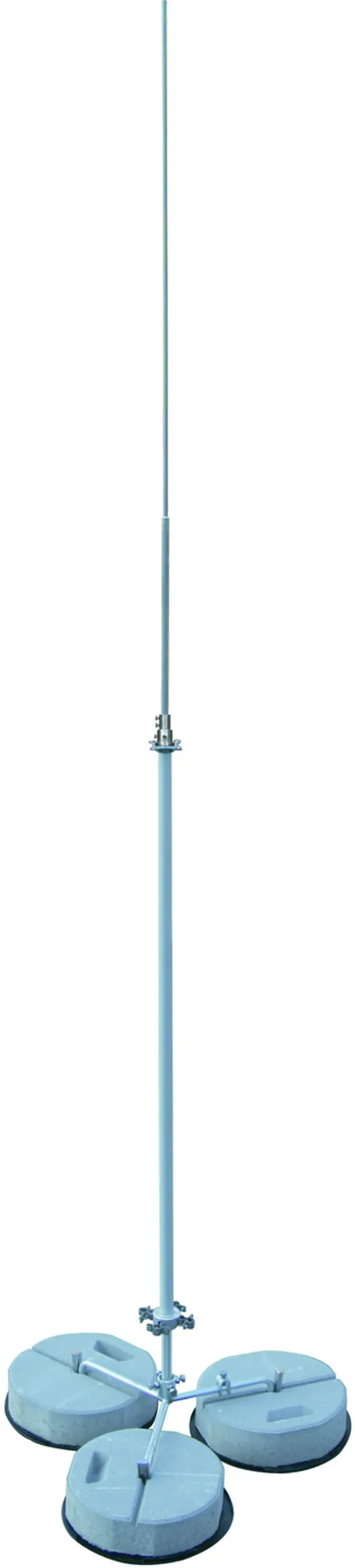

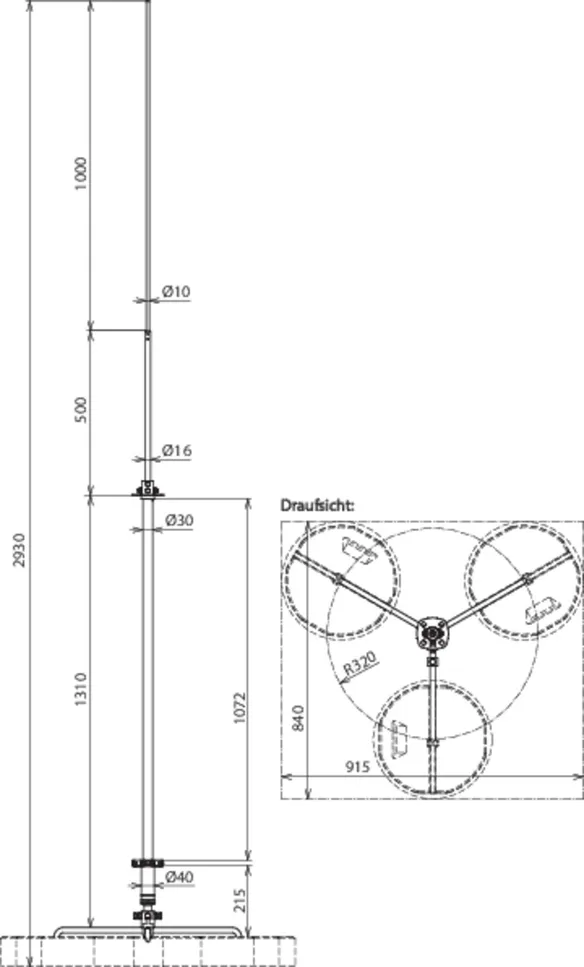

Jímací stožár 30 pro vodiče HVI light SET II, celková výška 2800 mm

1 Produkt

Obj. č. 819287 FM D30 L2800 DBS R320 GFK AL STTZN

GTIN 4013364252097, Číslo celního sazebníku (EU): 85389099, Váha brutto: 4.59 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Jímací stožár na ploché střechy pro vodič HVI light
se skládá ze čtyřnásobné připojovací destičky pro
vodiče HVI light a upevňovací sady pro montáž
vedení na jímací stožár.
K dodržení dostatečné vzdálenosti vůči elektricky
vodivým částem podle DIN EN 62305-3 (VDE 0185-305-3)
Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK)
Trubka Ø 30 mm
koeficient materiálu km = 0,7
barva světle šedá, odolnost vůči UV záření
Jímací stožáry jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Přizpůsobení sklonu střechy do max. 10 stupňů
Jímací stožár, Ø 30 pro vodič HVI light SET II
Celková výška 2800 mm
Stohovatelný betonový podstavec (obj. č. 102 010) a
podložku (obj. č. 102 050) je třeba objednat
samostatně.
Výška: 2800 mm
Materiál stojanu: FeZn
Poloměr stojanu: 320 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1300 mm
Izolační délka: 1095 mm
Délka jímací tyče: 1500 mm
Materiál jímací tyče: Al
Max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější: 132 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: FM D30 L2800 DBS R320 GFK AL STTZN
Obj. č.: 819287
nebo rovnocenný.

Certifikáty



Technické informace

Materiál stojanu FeZn
Poloměr stojanu 320 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 1300 mm
Izolační délka 1095 mm
Délka jímací tyče 1500 mm
Materiál jímací tyče Al
Max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější 132 km/h
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819287 byl přidán na seznam.

K seznamu

Produkt 819287 byl přidán do nákupního košíku.

K nákupnímu košíku

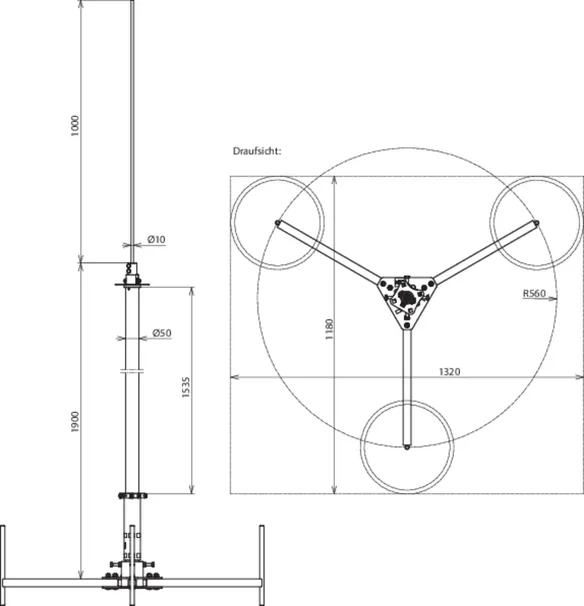

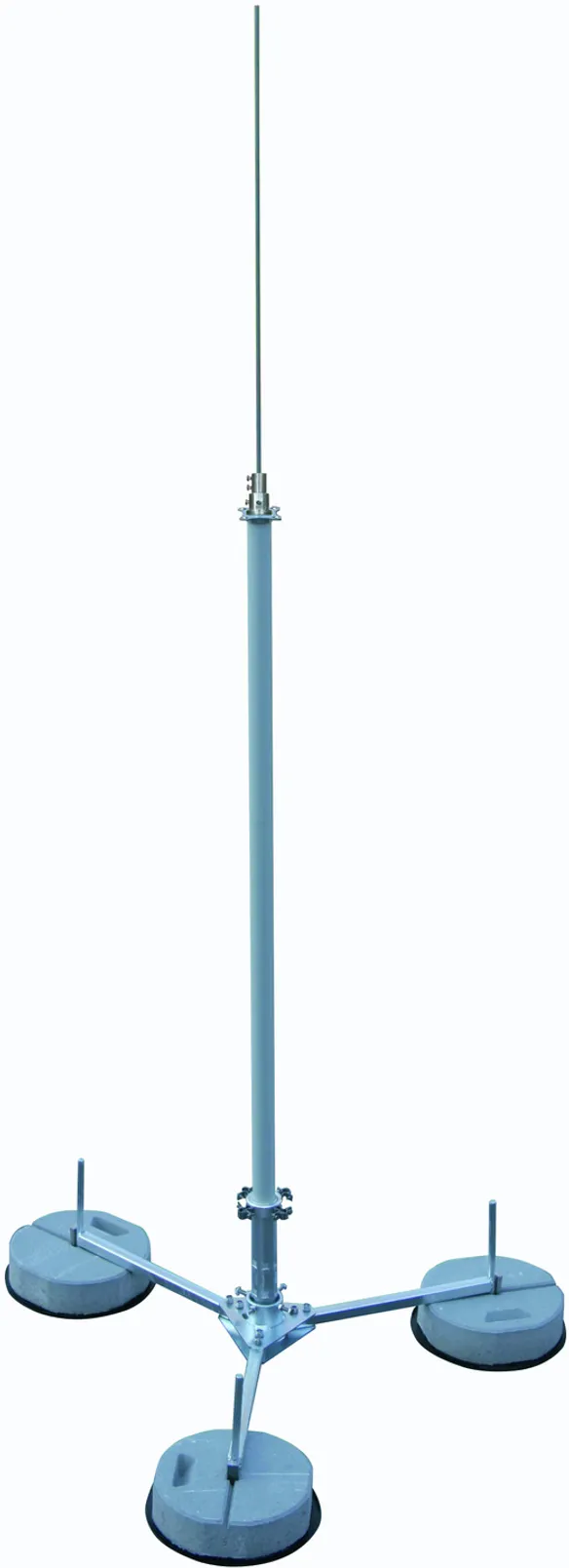

Jímací stožár 50 pro vodiče HVI light SET I, celková výška 2900 mm

1 Produkt

Obj. č. 819380 FM D50 10 2900 GFK AL DBS KB STTZN

GTIN 4013364241916, Číslo celního sazebníku (EU): 85389099, Váha brutto: 13.88 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Jímací stožár na ploché střechy pro vodič HVI light
se skládá ze čtyřnásobné připojovací destičky pro
vodiče HVI light a upevňovací sady pro montáž
vedení na jímací stožár.
K dodržení dostatečné vzdálenosti vůči elektricky
vodivým částem podle DIN EN 62305-3 (VDE 0185-305-3)
Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK)
Trubka Ø 50 mm
koeficient materiálu km = 0,7
barva světle šedá, odolnost vůči UV záření
Jímací stožáry jsou podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 203 km/h.
Přizpůsobení sklonu střechy do max. 10 stupňů
Jímací stožár 50 pro vodič HVI light SET I
Celková výška 2900 mm
Stohovatelný betonový podstavec (obj. č. 102 010) a
a podložku (obj. č. 102 050) je třeba objednat samostatně.
Výška: 2900 mm
Materiál stojanu: FeZn
Poloměr stojanu: 560 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1900 mm
Izolační délka: 1535 mm
Délka jímací tyče: 1000 mm
Materiál jímací tyče: nerez
Max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější: 121 km/h
Max. rychlost nárazového větru u 6 podstavců à 17 kg,2x HVI light vnější: 166 km/h
Max. rychlost nárazového větru u 9 podstavců à 17 kg,2x HVI light vnější: 203 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: FM D50 10 2900 GFK AL DBS KB STTZN
Obj. č.: 819380
nebo rovnocenný.

Certifikáty



Technické informace

Materiál stojanu FeZn
Poloměr stojanu 560 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 1900 mm
Izolační délka 1535 mm
Délka jímací tyče 1000 mm
Materiál jímací tyče nerez
Max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější 121 km/h
Max. rychlost nárazového větru u 6 podstavců à 17 kg,2x HVI light vnější 166 km/h
Max. rychlost nárazového větru u 9 podstavců à 17 kg,2x HVI light vnější 203 km/h
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819380 byl přidán na seznam.

K seznamu

Produkt 819380 byl přidán do nákupního košíku.

K nákupnímu košíku

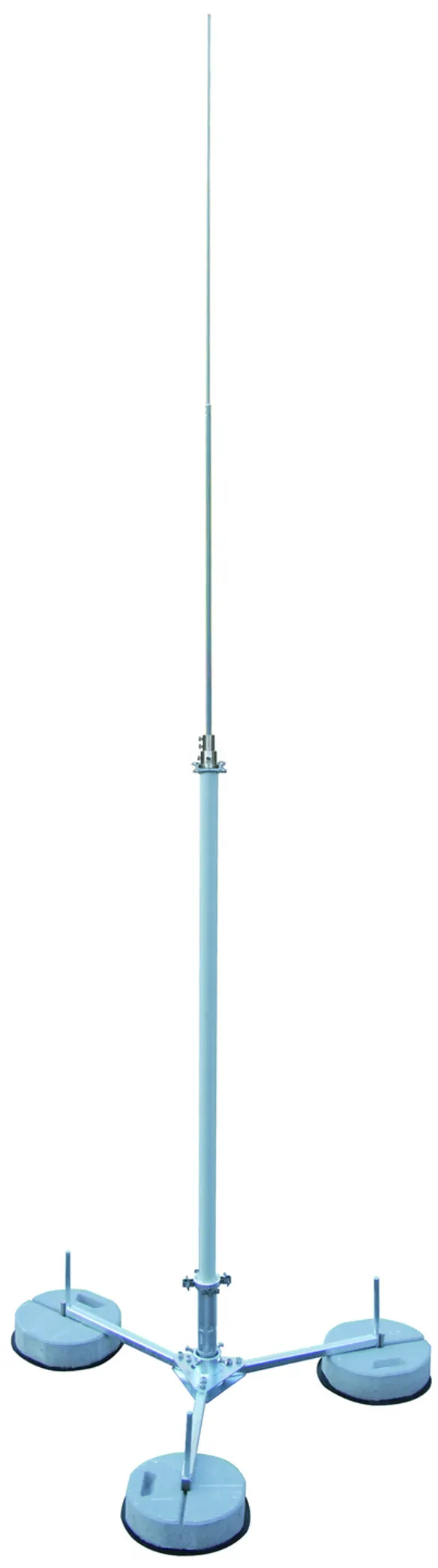

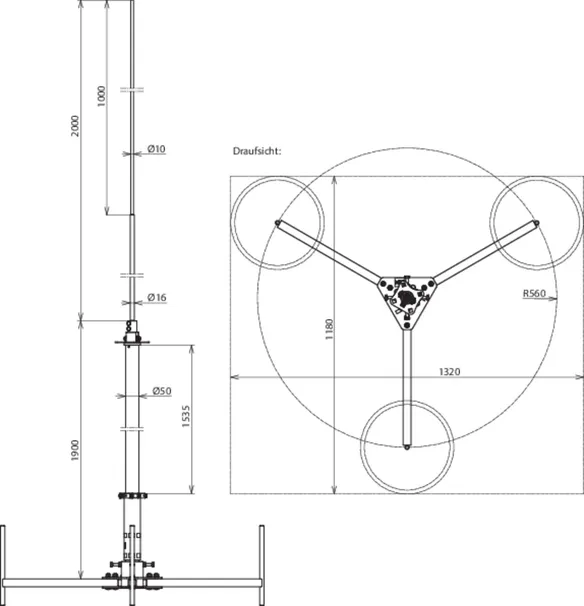

Jímací stožár 50 pro vodiče HVI light SET II, celková výška 3900 mm

1 Produkt

Obj. č. 819385 FM D50 16 10 3900 GFK AL DBS KB STTZN

GTIN 4013364241923, Číslo celního sazebníku (EU): 85389099, Váha brutto: 13.99 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Jímací stožár na ploché střechy pro vodič HVI light
se skládá ze čtyřnásobné připojovací destičky pro
vodiče HVI light a upevňovací sady pro montáž
vedení na jímací stožár.
K dodržení dostatečné vzdálenosti vůči elektricky
vodivým částem podle DIN EN 62305-3 (VDE 0185-305-3)
Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK)
Trubka Ø 50 mm
koeficient materiálu km = 0,7
barva světle šedá, odolnost vůči UV záření
Jímací stožáry jsou podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 179 km/h.
Přizpůsobení sklonu střechy do max. 10 stupňů
Jímací stožár 50 pro vodič HVI light SET II
Celková výška 3900 mm
Stohovatelný betonový podstavec (obj. č. 102 010) a
a podložku (obj. č. 102 050) je třeba objednat samostatně.
Výška: 3900 mm
Materiál stojanu: FeZn
Poloměr stojanu: 560 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1900 mm
Izolační délka: 1535 mm
Délka jímací tyče: 2000 mm
Materiál jímací tyče: Al
Max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější: 110 km/h
Max. rychlost nárazového větru u 6 podstavců à 17 kg,2x HVI light vnější: 147 km/h
Max. rychlost nárazového větru u 9 podstavců à 17 kg,2x HVI light vnější: 179 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: FM D50 16 10 3900 GFK AL DBS KB STTZN
Obj. č.: 819385
nebo rovnocenný.

Certifikáty



Technické informace

Materiál stojanu FeZn
Poloměr stojanu 560 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 1900 mm
Izolační délka 1535 mm
Délka jímací tyče 2000 mm
Materiál jímací tyče Al
Max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější 110 km/h
Max. rychlost nárazového větru u 6 podstavců à 17 kg,2x HVI light vnější 147 km/h
Max. rychlost nárazového větru u 9 podstavců à 17 kg,2x HVI light vnější 179 km/h
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819385 byl přidán na seznam.

K seznamu

Produkt 819385 byl přidán do nákupního košíku.

K nákupnímu košíku

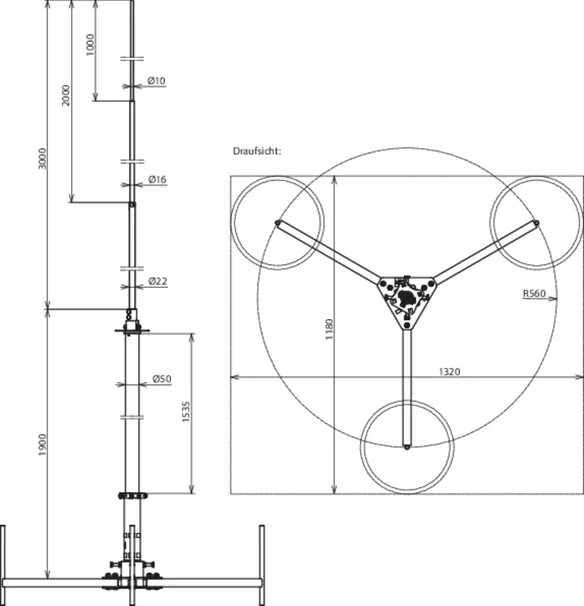

Jímací stožár 50 pro vodiče HVI light SET III, celková výška 4900 mm

1 Produkt

Obj. č. 819390 FM D50 22 16 10 4900 GFK AL DBS KB STTZN

GTIN 4013364241930, Číslo celního sazebníku (EU): 85389099, Váha brutto: 13.27 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Jímací stožár na ploché střechy pro vodič HVI light
se skládá ze čtyřnásobné připojovací destičky pro
vodiče HVI light a upevňovací sady pro montáž
vedení na jímací stožár.
K dodržení dostatečné vzdálenosti vůči elektricky
vodivým částem podle DIN EN 62305-3 (VDE 0185-305-3)
Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK)
Trubka Ø 50 mm
koeficient materiálu km = 0,7
barva světle šedá, odolnost vůči UV záření
Jímací stožáry jsou podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
pro max. rychlost nárazového větru 147 km/h.
Přizpůsobení sklonu střechy do max. 10 stupňů
Jímací stožár 50 pro vodič HVI light SET III
Celková výška 4900 mm
Stohovatelný betonový podstavec (obj. č. 102 010) a
a podložku (obj. č. 102 050) je třeba objednat samostatně.
Výška: 4900 mm
Materiál stojanu: FeZn
Poloměr stojanu: 560 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1900 mm
Izolační délka: 1535 mm
Délka jímací tyče: 3000 mm
Materiál jímací tyče: Al
Max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější: 97 km/h
Max. rychlost nárazového větru u 6 podstavců à 17 kg,2x HVI light vnější: 124 km/h
Max. rychlost nárazového větru u 9 podstavců à 17 kg,2x HVI light vnější: 147 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: FM D50 22 16 10 4900 GFK AL DBS KB STTZN
Obj. č.: 819390
nebo rovnocenný.

Certifikáty



Technické informace

Materiál stojanu FeZn
Poloměr stojanu 560 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 1900 mm
Izolační délka 1535 mm
Délka jímací tyče 3000 mm
Materiál jímací tyče Al
Max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější 97 km/h
Max. rychlost nárazového větru u 6 podstavců à 17 kg,2x HVI light vnější 124 km/h
Max. rychlost nárazového větru u 9 podstavců à 17 kg,2x HVI light vnější 147 km/h
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819390 byl přidán na seznam.

K seznamu

Produkt 819390 byl přidán do nákupního košíku.

K nákupnímu košíku
