Vodič HVI light

Vodič HVI light umožňuje rovněž instalace, u kterých na konci oblasti koncovky (oblasti přizpůsobení) není třeba provést propojení s ekvipotenciálním vyrovnáním.

Vodič HVI light doplňuje osvědčenou řadu vodičů HVI. Definovaný bod připojení musí být proveden např. na tříramenném stojanu, ovšem bez nutnosti připojení na ekvipotenciální vyrovnání (bez použití uzemňovacího vodiče). Z toho vyplývají značné časové úspory a velice jednoduchá montáž.

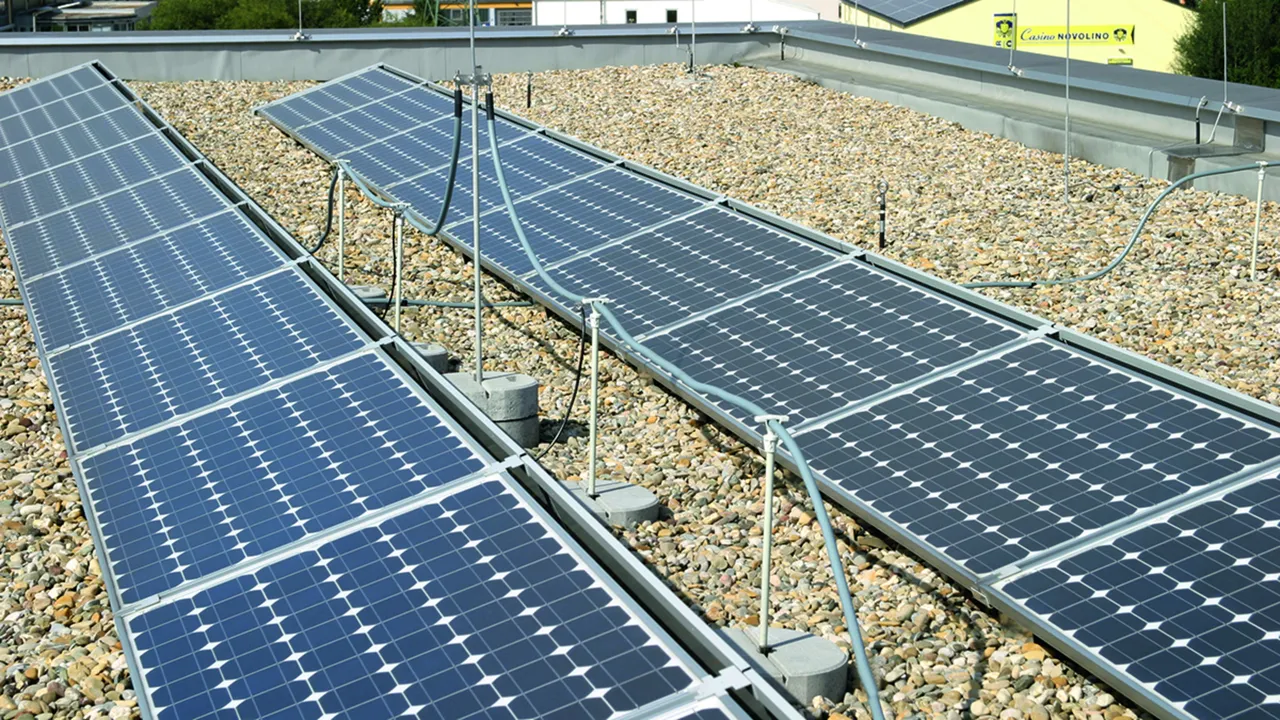

V dnešní době představují velké ploché střechy poslední možnou úroveň instalací. Navzdory možnému nebezpečí přímého úderu blesku jsou zde často umístěny potrubní rozvody, elektrická a informačně-technická zařízení nebo fotovoltaické aplikace. Všechna tato zařízení jsou vodivě propojena s vnitřkem budovy. Díky tomu mohou být do budovy zavlečeny dílčí bleskové proudy. Ty mohou poškodit nebo dokonce zničit citlivá elektrická, resp. elektronická zařízení. Instalací izolovaného vnějšího systému ochrany před bleskem bude zabráněno zavlečení těchto dílčích bleskových proudů do budovy.

Vnější ochrana před bleskem realizovaná vodiči HVI light je systém vytvářející dostatečnou vzdálenost pro ploché střechy. Vysokonapěťová izolace vodiče HVI light zabrání nekontrolovaným přeskokům části bleskového proudu například přes vodivé části střešní krytiny na vnitřní kovová nebo elektrická zařízení.

Vodič s vysokonapěťovou izolací HVI light pro dodržení dostatečné vzdálenosti vůči vodivým částem podle ČSN EN 62305-3.
Použití pro nejvyšší dostatečnou vzdálenost s ≤ 45 cm (pro vzduch) nebo s ≤ 90 cm (pro pevný nevodivý materiál).
Vodič HVI light splňuje požadavky uvedené v ČSN EN IEC/TS 62561-8 (VDE V 0185-561-8).

Teplota pro práci s vodičem HVI light je -5 až +40 °C a teplota prostředí (při pevném uchycení) je od -30 do +70 °C.

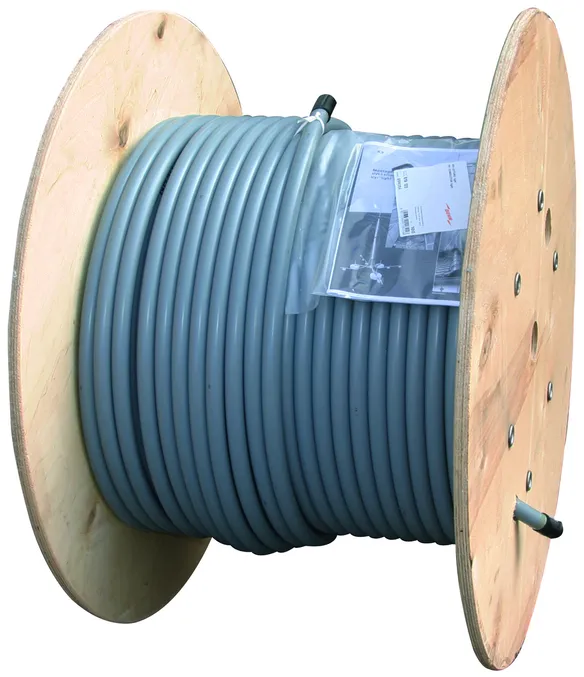

Vodič HVI light (na kabelovém bubnu 100 m)

Vodič HVI light je dodáván v délce 100 m na překližkových kabelových bubnech (průměr bubnu je cca 800 mm, šířka cca 485 mm). Součástí dodávky je vnitřní šestihranný klíč.

1 Produkt

Obj. č. 819125 HVI LI 45 20 L100M GR

GTIN 4013364118416, Číslo celního sazebníku (EU): 85446010, Váha brutto: 520.00 g/m, Balící jednotka: 100.00 m


Vyobrazení

Další informace

Vodič HVI light (na kabelovém bubnu)
Vodič HVI light
Systém pro dodržení dostatečné vzdálenosti pro ploché střechy.
Díky vysokonapěťové izolaci vodiče HVI light
je zabráněno nekontrolovaným přeskokům
např. přes střešní krytinu na kovová
nebo elektrická zařízení uložená pod střechou.
Pro dodržení dostatečné vzdálenosti vůči
vodivým částem
podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s ≤ 45 cm (pro vzduch)
nebo s ≤ 90 cm (pro pevný nevodivý materiál).

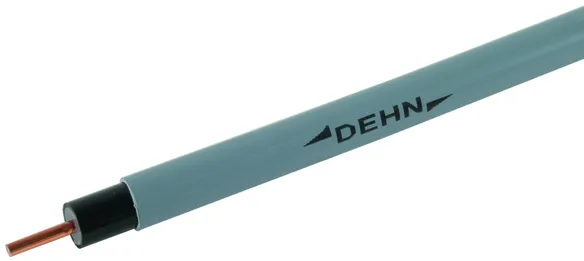

Materiál vnitřního vodiče: Cu
Materiál izolace: PE
Materiál pláště: PE
Barva vodiče: tmavě šedá ●
Průměr vodiče: 20 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI 45 20 L100M GR
Obj. č.: 819125
nebo rovnocenný.

Certifikáty



Technické informace

Materiál vnitřního vodiče Cu
Materiál izolace PE
Materiál pláště PE
Barva vodiče tmavě šedá
Barva RAL přibližně 7000
Průřez jádra 19 mm2
Ekvivalent dostatečné vzdálenosti s (pro vzduch) ≤ 45 cm
Průměr vodiče 20 mm
Charakteristika pláště odolný vůči povětrnostním vlivům a UV záření
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819125 byl přidán na seznam.

K seznamu

Produkt 819125 byl přidán do nákupního košíku.

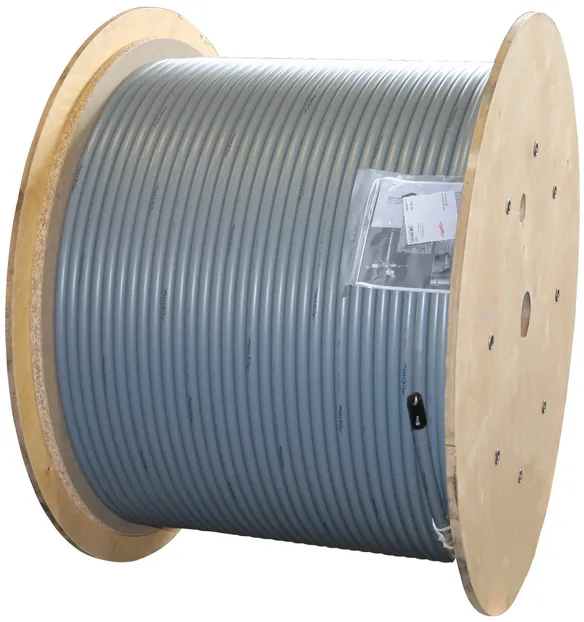

Vodič HVI light (na kabelovém bubnu 500 m)

Vodič HVI light v délce 500 m je dodáván na nevratném překližkovém kabelovém bubnu (průměr cca 1 m, šířka cca 670 mm, průměr otvorů v ose cca 80 mm), součástí dodávky je šestihranný klíč inbus. Celková hmotnost cca 290 kg.

1 Produkt

Obj. č. 819124 HVI LI 45 20 L500M GR

GTIN 4013364329003, Číslo celního sazebníku (EU): 85446010, Váha brutto: 520.00 g/m, Balící jednotka: 500.00 m


Vyobrazení

Další informace

Vodič HVI light (na kabelovém bubnu)
Vodič HVI light
Systém pro dodržení dostatečné vzdálenosti pro ploché střechy.
Díky vysokonapěťové izolaci vodiče HVI light
je zabráněno nekontrolovaným přeskokům
např. přes střešní krytinu na kovová
nebo elektrická zařízení uložená pod střechou.
Pro dodržení dostatečné vzdálenosti vůči
vodivým částem
podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s ≤ 45 cm (pro vzduch)
nebo s ≤ 90 cm (pro pevný nevodivý materiál).
Materiál vnitřního vodiče: Cu
Materiál izolace: PE
Materiál pláště: PE
Barva vodiče: tmavě šedá ●
Průměr vodiče: 20 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI 45 20 L500M GR
Obj. č.: 819124
nebo rovnocenný.

Certifikáty



Technické informace

Materiál vnitřního vodiče Cu
Materiál izolace PE
Materiál pláště PE
Barva vodiče tmavě šedá
Barva RAL přibližně 7000
Průřez jádra 19 mm2
Ekvivalent dostatečné vzdálenosti s (pro vzduch) ≤ 45 cm
Průměr vodiče 20 mm
Charakteristika pláště odolný vůči povětrnostním vlivům a UV záření
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819124 byl přidán na seznam.

K seznamu

Produkt 819124 byl přidán do nákupního košíku.


Vodič HVI light (v požadované délce)

Vodič HVI light je dodáván v kartonové krabici, v požadované délce (max. 70 m).
Požadovanou délku je třeba zadat v objednávce (krok 0,5 m).

1 Produkt

Obj. č. 819129 HVI LI 45 20 L .. GR

GTIN 4013364223158, Číslo celního sazebníku (EU): 85446010, Váha brutto: 4.49 kg, Balící jednotka: 1.00 ks


Vyobrazení

Další informace

Vodič HVI light (v požadované délce)
Vodič HVI light
Systém pro dodržení dostatečné vzdálenosti pro ploché střechy.
Díky vysokonapěťové izolaci vodiče HVI light
je zabráněno nekontrolovaným přeskokům
např. přes střešní krytinu na kovová
nebo elektrická zařízení uložená pod střechou.
Pro dodržení dostatečné vzdálenosti vůči
vodivým částem
podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s ≤ 45 cm (pro vzduch)
nebo s ≤ 90 cm (pro pevný nevodivý materiál).
Délka vodiče 6 - 70 m
Materiál vnitřního vodiče: Cu
Materiál izolace: PE
Materiál pláště: PE
Barva vodiče: tmavě šedá ●
Průměr vodiče: 20 mm
Minimální objednací délka (l1): 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI 45 20 L .. GR
Obj. č.: 819129
nebo rovnocenný.

Certifikáty



Technické informace

Materiál vnitřního vodiče Cu
Materiál izolace PE
Materiál pláště PE
Barva vodiče tmavě šedá
Barva RAL přibližně 7000
Průřez jádra 19 mm2
Ekvivalent dostatečné vzdálenosti s (pro vzduch) ≤ 45 cm
Průměr vodiče 20 mm
Charakteristika pláště odolný vůči povětrnostním vlivům a UV záření
Minimální objednací délka (l1) 6 m
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)
