Vnější ochrana před bleskem – pro bezpečné nemocnice.

Prevence škod způsobených úderem blesku a ochrana lidských životů hraje v nemocnicích s jejich kritickou infrastrukturou velmi důležitou roli. Z tohoto důvodu je instalace vnější ochrany před bleskem povinná.

Při plánování je třeba zohlednit třídy ochrany před bleskem jednotlivých částí budovy. Například operační sál podléhá LPS II, kanceláře a lůžková oddělení LPS III. Více informací o klasifikaci tříd ochrany před bleskem naleznete v normě ČSN EN 62305-3 ed. 2..

Ke splnění všech požadavků na ochranu je nutné nezbytná opatření podrobně naplánovat.

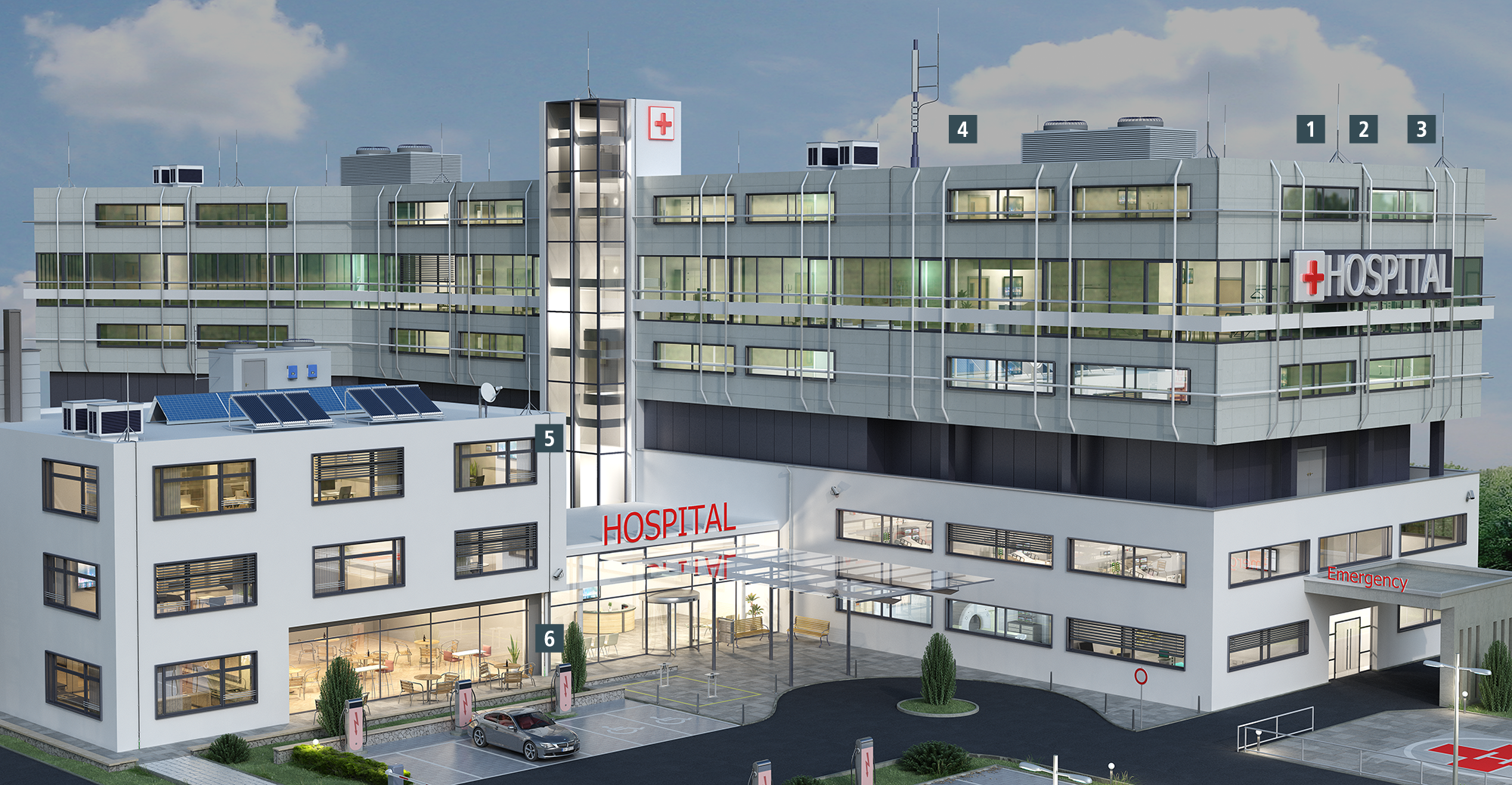

1: Stützrohr 2: Dreibeinstativ 2: Dreibeinstativ 3: HVI-long-Leitung 4: Dachleitungshalter 4: Dachleitungshalter 5: Leitungshalter 6: UNI-Trennklemme 1: Stützrohr 2: Dreibeinstativ 2: Dreibeinstativ 3: HVI-long-Leitung 4: Dachleitungshalter 4: Dachleitungshalter 5: Leitungshalter 6: UNI-Trennklemme

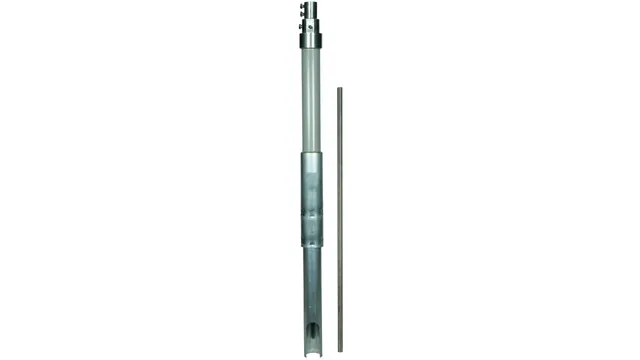

105325

Podpůrná trubka GFK/Al s jímačem

Podpůrná trubka GFK/Al s bočním vývodem pro stativ, vnitřním koncovým uzávěrem a pružinovou PA svorkou, pro vodiče HVI long, pro instalaci oddálených (izolovaných) jímacích soustav s jímačem.

Přidat  Detaily

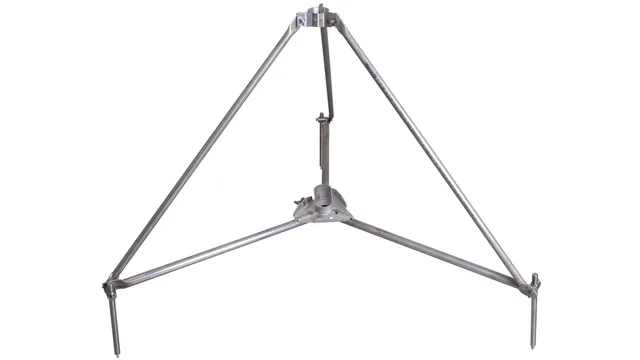

107390

tříramenný stativ

Tříramenný stativ (sklopná verze) pro podpůrné trubky o průměru 50 mm s bočním vývodem nebo jímací tyče o průměru 40 mm s redukcí.

Přidat  Detaily

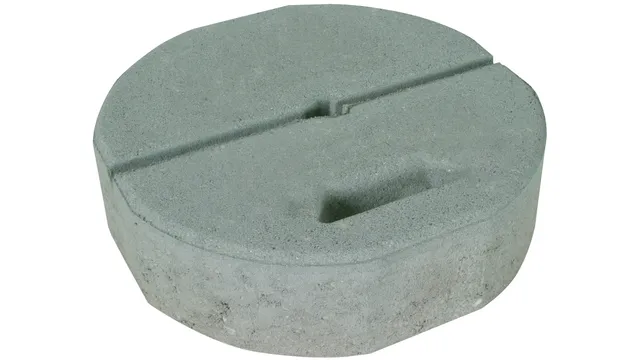

102012

Betonový podstavec

Betonový podstavec, bez klínku, pro umístění tříramenných stativů se závitovými tyčemi M16.

Přidat  Detaily

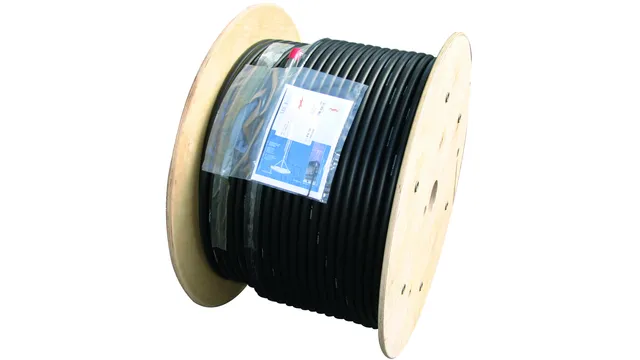

819135

vodič HVI long

Izolovaný vodič s vysokonapěťovou izolací pro dodržení dostatečné vzdálenosti od elektricky vodivých částí podle normy ČSN EN 62305-3 ed. 2, sloužící k zabránění nebezpečných přeskoků mezi částmi vnější ochrany před bleskem a vnitřními vodivými částmi.

Přidat  Detaily

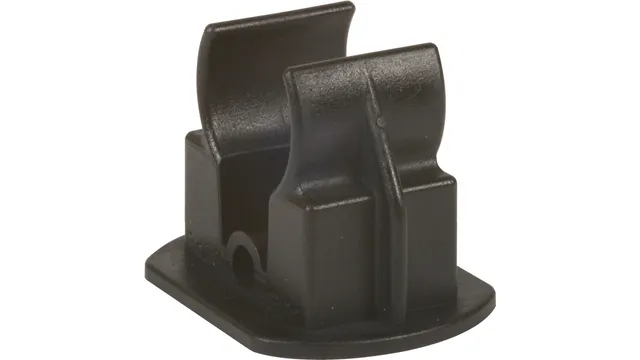

253026

podpěra vedení pro střechy

Podpěra vedení pro střechy s jednoduchým držením vodičů typu FB, pro upevnění kulatých vodičů nebo pásů (s adaptérem) s volným vedením vodičů na plochých střechách.

Přidat  Detaily

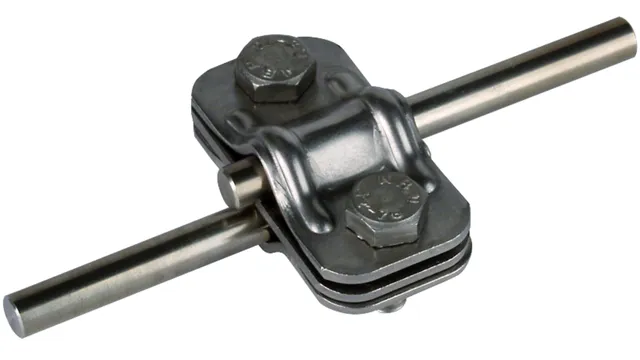

459129

UNI zkušební svorka

UNI zkušební svorka dle normy ČSN EN 62561-1 ed. 2 pro spojení svodu s vývodem z uzemnění.

Přidat  Detaily

Správný způsob vnější ochrany před bleskem pro nemocnice.

Vnější ochrana před bleskem se provádí prostřednictvím jímací soustavy, která se instaluje na střechu. To znamená, že přímé údery blesku jsou zachycovány a bezpečně sváděny do země. Podstata spočívá v tom, že vnější systém ochrany před bleskem je připojen k uzemnění a vyrovnání potenciálů prostřednictvím svodů.

Nemocnice mají hustě osazené střešní konstrukce. Jedná se například o komponenty pro vytápění, klimatizační a ventilační techniku, výtahové šachty nebo fotovoltaické systémy. Vzhledem k optimalizaci v rámci hospodaření s energiemi a souvisejícímu rozšiřování výroby energie za pomoci solárních panelů, se volná střešní plocha ještě více zmenšuje, což projektantům ztěžuje umístění vnější ochrany před bleskem v souladu se specifikacemi.

Výzva pro Vás: dodržení dostatečné vzdálenosti mezi jímací soustavou a vodivými kovovými částmi tak, aby se zabránilo vzniku jisker. Nedostatek místa na střechách nemocnic to však často komplikuje.

Řešení: vodiče HVI. Použitím těchto svodů s vysokonapěťovou izolací nemusíte zohledňovat dostatečnou vzdálenosti, a přitom mít jistotu, že bleskové proudy budou bezpečně svedeny do uzemňovací soustavy. Díky tomu je ochrana před bleskem HVI bezpečnou a kompaktní alternativou ke konvenčním systémům ochrany před bleskem.

Důležité informace ke stažení

DS151 Bezpečná ochrana budov Oddálené hromosvody. Spolehlivá řešení ochrany složitých a rozsáhlých zařízení .pdf
WPX044 Návrh ochrany Tvorba ekvipotenciálních ploch .pdf
PL014 Praktické řešení Krokové a dotykové napětí .pdf
