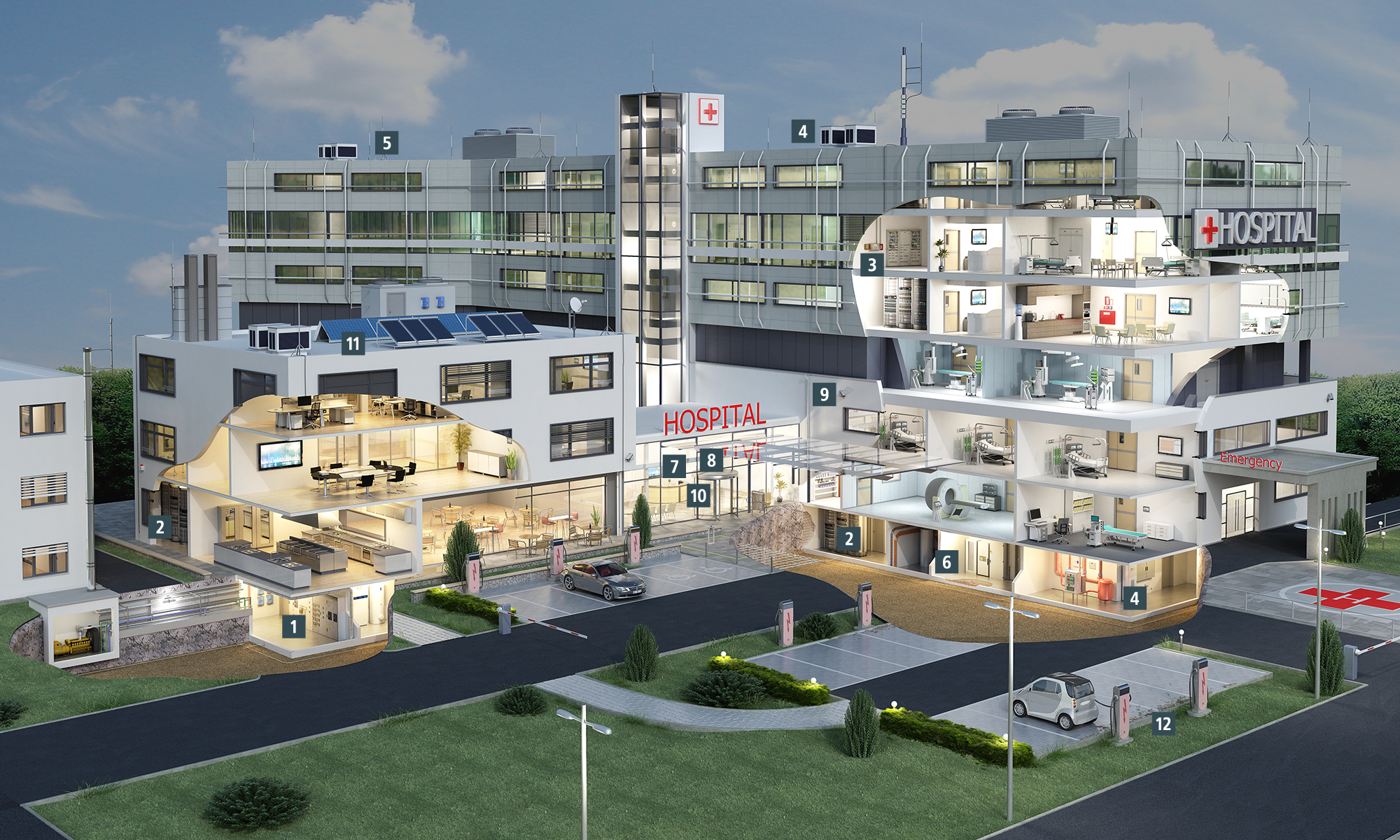

Ochrana před přepětím – pro bezproblémový průběh procesů v nemocnicích.
Pečlivě naplánovaný koncept ochrany před přepětím je ústřední složkou ochrany před bleskem a je důležitý zejména ve zdravotnických zařízeních, jako jsou nemocnice. Zohledněny musí být zejména účinky přímých a nepřímých úderů blesku. Elektrické a elektronické systémy v nemocnicích jsou totiž pro pacienty životně důležité. Protože jsou tyto systémy zároveň součástí postupujících procesů digitalizace, je nezbytné, aby fungovaly spolehlivě. Pomocí ochrany před přepětím zajistíte, že se nebezpečné rušivé energie rozloží na přijatelnou úroveň a nebudou již představovat žádné riziko.
/www.dehn-international.com/store/f/42593460/HDVORSCHAU/961205.jpg)
961205
DEHNvenCI 1 255 FM
Napájecí vedení 230/400 V: Jednopólový kombinovaný svodič DEHNvenCI, typ 1 + typ 2 podle EN 61643-11 na bázi jiskřiště s integrovaným předjištěním schopným převést bleskové proudy.
/www.dehn-international.com/store/f/42600240/HDVORSCHAU/927244.jpg)
927244
BLITZDUCTORconnect
Datové a komunikační vedení: Kompaktní modulární kombinovaný svodič o šířce 6 mm s technologií připojení push-in a zobrazením stavu chrání jeden pár žil bezpotenciálového symetrického rozhraní.
/www.dehn-international.com/store/f/42594940/HDVORSCHAU/952440.jpg)

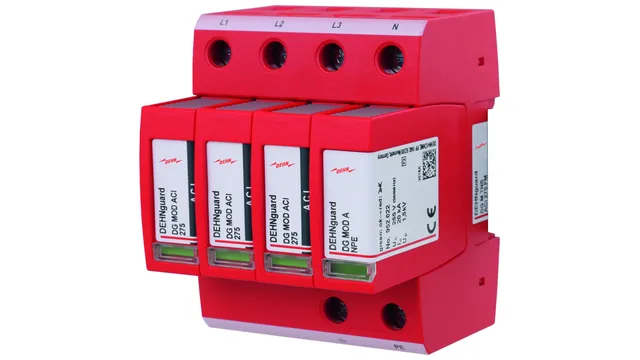

952440
DEHNguard M ACI FM
Napájení, zařízení UPS 230/400 V: Vícepólový svodič přepětí DEHNguard M ACI, typ 2 podle EN 61643-11 s integrovanou kombinací ACI spínač/jiskřiště, skládající se ze základního dílu a zásuvných ochranných modulů.

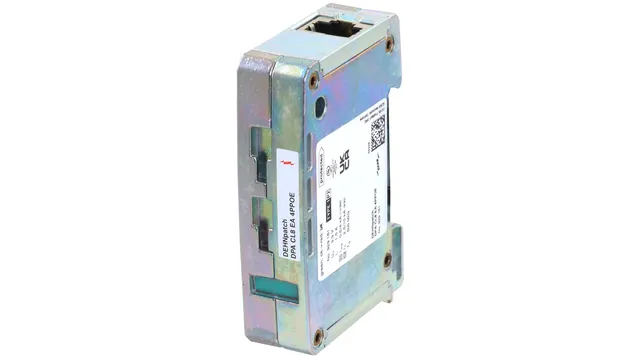

/www.dehn-international.com/store/f/42866786/HDVORSCHAU/929161.jpg)
929161
DEHNpatch Class EA
Server/síť: Univerzální kompaktní kombinovaný svodič s šířkou 19 mm a technologií připojení RJ45 s ukazatelem stavu pro snadnou údržbu.
/www.dehn-international.com/store/f/42600362/HDVORSCHAU/927271.jpg)
927271
BLITZDUCTORconnect
Datová vedení měřicí, řídicí a regulační techniky (např. RS-485 Bus): Kompaktní modulární kombinovaný svodič o šířce 6 mm s technologií připojení push-in a zobrazením stavu chrání jeden pár žil bezpotenciálových vysokofrekvenčních sběrnicových systémů i symetrická rozhraní.
/www.dehn-international.com/store/f/42603104/HDVORSCHAU/925001_1.jpg)
925001
BUStector BT 24
Sběrnicové systémy KNX: Svodič přepětí v provedení jako Bus-svorka, přizpůsobená odolnosti KNX/EIB systémů.
929161
DEHNpatch Class EA
Síť: Univerzální kompaktní kombinovaný svodič s šířkou 19 mm a technologií připojení RJ45 s ukazatelem stavu pro snadnou údržbu.
925001
BUStector BT 24
Sběrnicové systémy KNX: Svodič přepětí v provedení jako Bus-svorka, přizpůsobená odolnosti KNX/EIB systémů.
927244
BLITZDUCTORconnect
Datové a komunikační vedení: Kompaktní modulární kombinovaný svodič o šířce 6 mm s technologií připojení push-in a zobrazením stavu chrání jeden pár žil bezpotenciálového symetrického rozhraní.

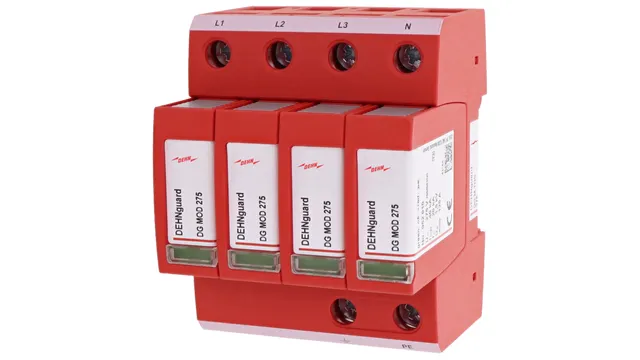

/www.dehn-international.com/store/f/42837576/HDVORSCHAU/952400.jpg)
952400
DEHNguard M TNS
Napájení 230 / 400 V: Vícepólový svodič přepětí DEHNguard M, typ 2 podle ČSN EN 61643-11 ed. 2, skládající se ze základního dílu a zásuvných ochranných modulů.
/www.dehn-international.com/store/f/42600146/HDVORSCHAU/927224.jpg)
927224

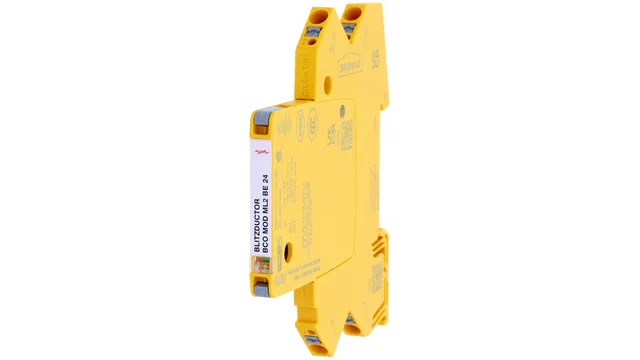

BLITZDUCTORconnect
Kompaktní modulární kombinovaný svodič o šířce 6 mm s technologií připojení push-in a zobrazením stavu chrání dvě samostatné žíly se společným vztažným potenciálem i asymetrická rozhraní.
929161
DEHNpatch Class EA
LAN spojení s řídicím systémem budovy: Univerzální svodič pro sítě Industrial Ethernet, PoE+.

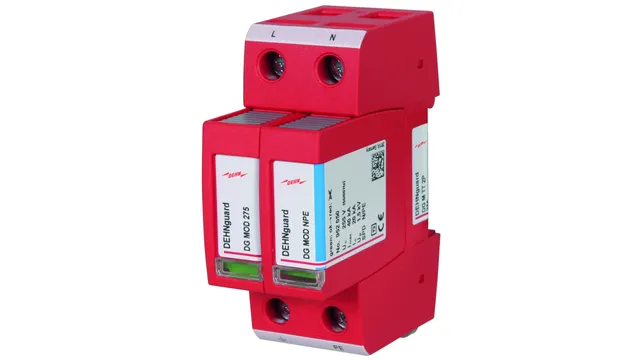

/www.dehn-international.com/store/f/42837882/HDVORSCHAU/952110.jpg)
952110
DEHNguard M TT 2P
Napájení zařízení na odvod kouře: Modulární svodič přepětí pro jednofázové TT a TN systémy.
927244
BLITZDUCTORconnect
Ovladač, ventilační klapky, hlášení: Kompaktní modulární kombinovaný svodič, s šířkou 6 mm a technologií připojení push-in.
/www.dehn-international.com/store/f/42600834/HDVORSCHAU/920336.jpg)
920336

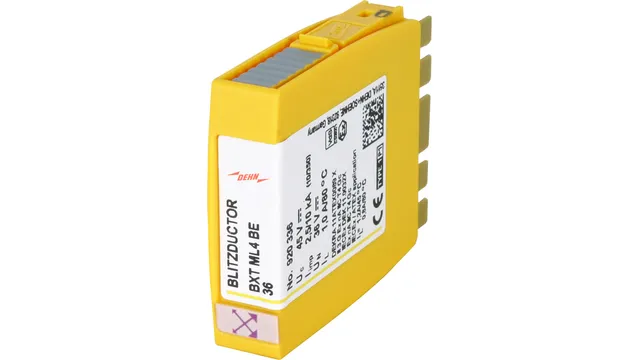

BLITZDUCTOR XT
Ovladač, ventilační klapky (24 V DC/AC; W): Kombinovaný svodič s technologií RFID-LifeCheck pro ochranu čtyř samostatných žil se společným vztažným potenciálem. Vyžaduje základní díl (obj. č. 920 300).
/www.dehn-international.com/store/f/42859165/HDVORSCHAU/952098.jpg)
952098

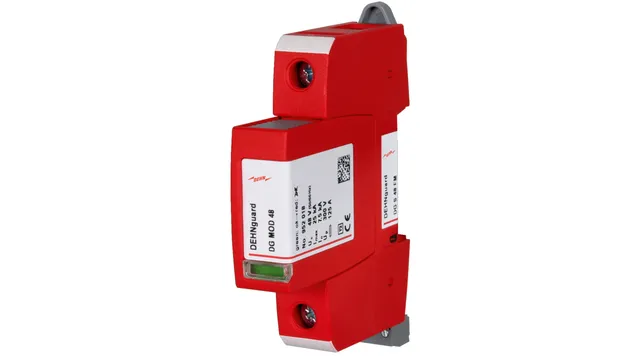

DEHNguard S
Alternativa k BLITZDUCTOR XT (obj. č. 920 336). Univerzálně použitelný svodič přepětí.

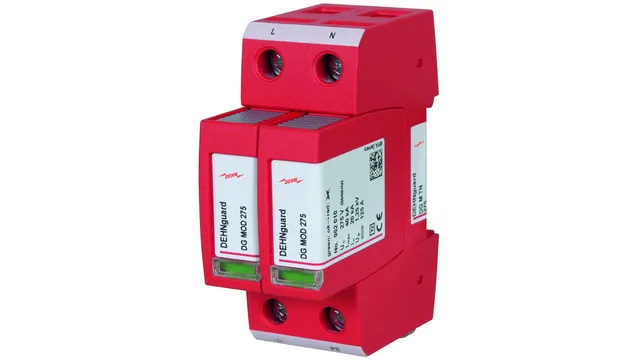

/www.dehn-international.com/store/f/42837815/HDVORSCHAU/952200.jpg)
952200
DEHNguard M TN
Napájení ústředny 230 V: Modulární svodič přepětí pro jednofázové TN systémy.
/www.dehn-international.com/store/f/42600821/HDVORSCHAU/920324.jpg)
920324

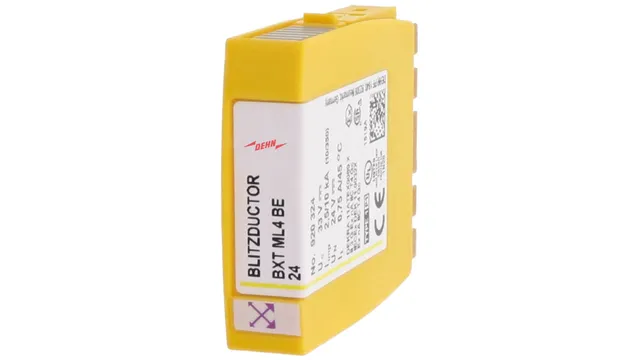

BLITZDUCTOR XT
Ringbus požární signalizace: Kombinovaný svodič s technologií RFID-LifeCheck pro ochranu čtyř samostatných žil se společným vztažným potenciálem. Vyžaduje základní díl (obj. č. 920 300).
/www.dehn-international.com/store/f/43021883/HDVORSCHAU/953200.jpg)

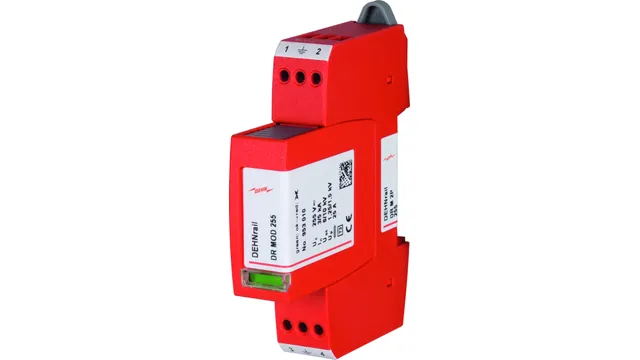

953200
DEHNrail
Ovládání 230 V, např. řízení výtahu, ventilace, sprinklerů: Dvoupólový svodič přepětí složený ze základního dílu a zásuvného ochranného modulu.
/www.dehn-international.com/store/f/42602105/HDVORSCHAU/928430.jpg)

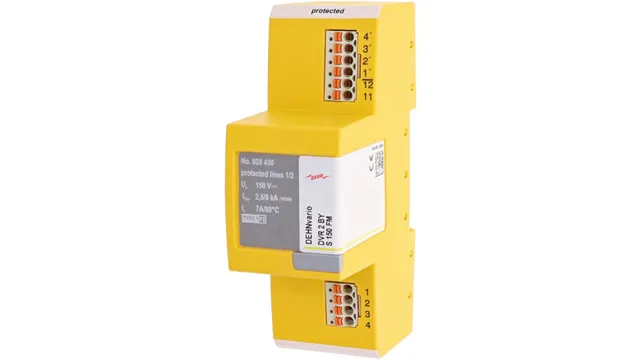

928430
DEHNvario
Vedení k reproduktoru: Kompaktní kombinovaný svodič pro ochranu elektronických zařízení (např. evakuační rozhlas, reproduktorové systémy).
953200
DEHNrail
Napájení centrály hlásiče vloupání: Dvoupólový svodič přepětí složený ze základního dílu a zásuvného ochranného modulu.
/www.dehn-international.com/store/f/42601179/HDVORSCHAU/920247.jpg)
920247

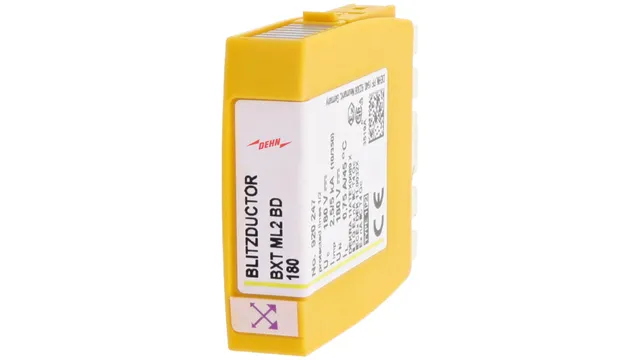

BLITZDUCTOR XT
Skupiny hlásičů: Kombinovaný svodič s technologií RFID-LifeCheck pro ochranu jednoho páru žil bezpotenciálového rozhraní. Vyžaduje základní díl (obj. č. 920 300).

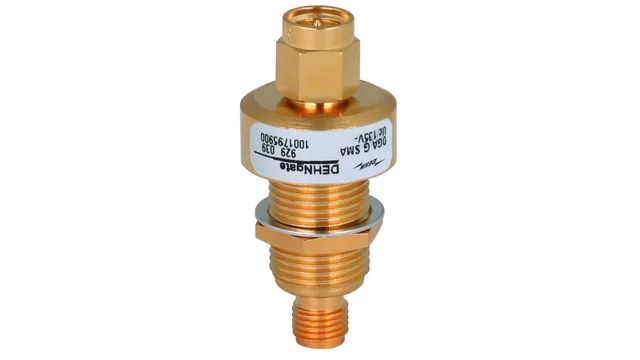

/www.dehn-international.com/store/f/42603311/HDVORSCHAU/929039.jpg)
929039
DEHNgate
Přenosové zařízení, GSM anténa: Svodič přepětí s integrovanou plynovou bleskojistkou.
/www.dehn-international.com/store/f/42601117/HDVORSCHAU/920375.jpg)
920375

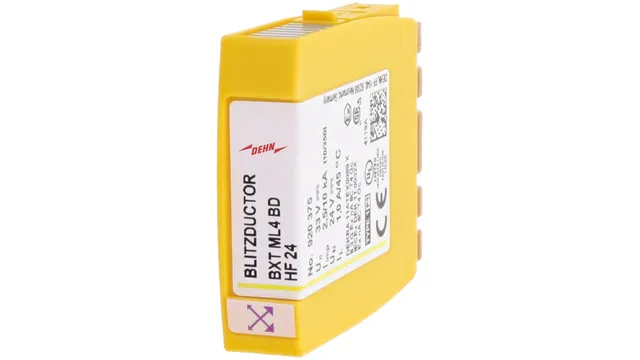

BLITZDUCTOR XT
Přenosové zařízení, připojení ISDN: Kombinovaný svodič s technologií RFID-LifeCheck pro ochranu dvou párů žil. Vyžaduje základní díl (obj. č. 920 300).
929161
DEHNpatch Class EA
Síť: Univerzální kompaktní kombinovaný svodič s šířkou 19 mm a technologií připojení RJ45 s ukazatelem stavu pro snadnou údržbu.
/www.dehn-international.com/store/f/42866730/HDVORSCHAU/929221.jpg)

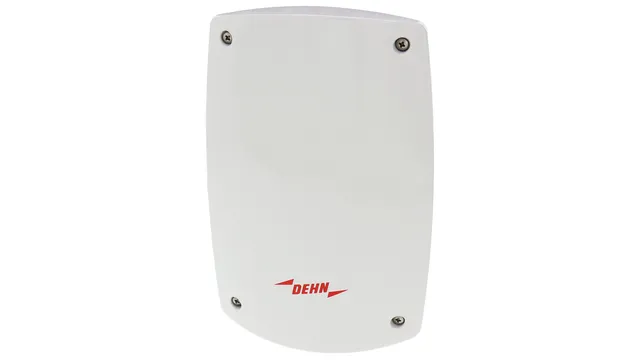

929221
DEHNpatch Outdoor
IP kamerové systémy: Univerzální svodič přepětí pro aplikace GBit Ethernet, Power over Ethernet a podobné aplikace se strukturovanou kabeláží ve vnitřním i venkovním prostředí (IP 66).
/www.dehn-international.com/store/f/43296413/HDVORSCHAU/971127.jpg)
971127

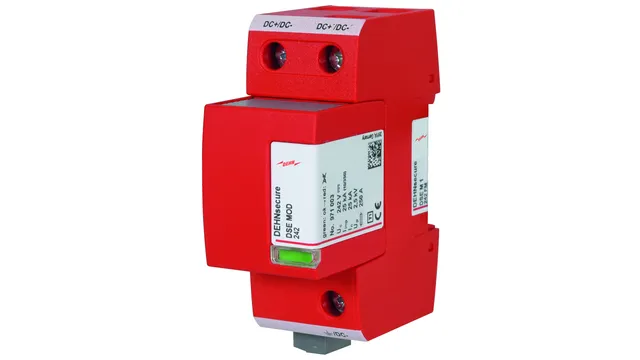

DEHNsecure
Osvětlení únikových cest (venkovní prostory): Jednopólový modulární koordinovaný svodič bleskových proudů pro použití v aplikacích se stejnosměrnými proudy.
/www.dehn-international.com/store/f/42596923/HDVORSCHAU/972125.jpg)

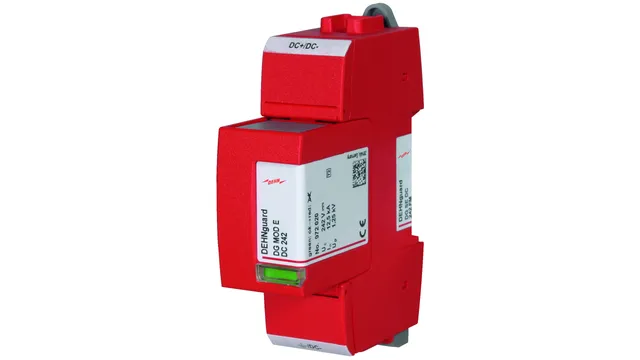

972125
DEHNguard SE
Osvětlení únikových cest (vnitřní prostory), DC napájení (baterie), bezpečnostní osvětlení: Jednopólový modulární svodič přepětí pro použití v aplikacích se stejnosměrnými proudy.
/www.dehn-international.com/store/f/42594985/HDVORSCHAU/952220.jpg)

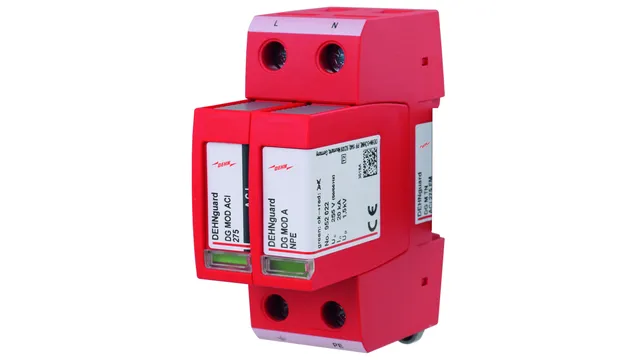

952220
DEHNguard M TN
AC napájení, bezpečnostní osvětlení: Modulární svodič přepětí pro jednofázové TN systémy.
920375
BLITZDUCTOR XT
Senzorové a signální vedení: Kombinovaný svodič s technologií RFID-LifeCheck pro ochranu dvou párů žil. Vyžaduje základní díl (obj. č. 920 300).
/www.dehn-international.com/store/f/42597090/HDVORSCHAU/900923.jpg)

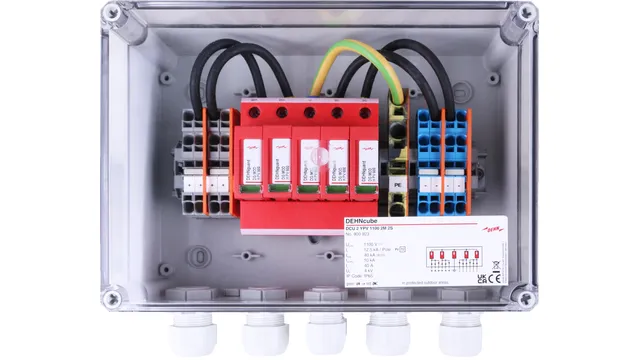

900923
DEHNcube 2 YPV
Ochrana střídače: Rozvodná skříň generátoru DCU 2 YPV 1100 2M 1S, stupeň krytí IP65. Třístupňové stejnosměrné spínací zařízení s kombinovaným odpojovacím a zkratovacím zařízením s bezpečným elektrickým odpojením.

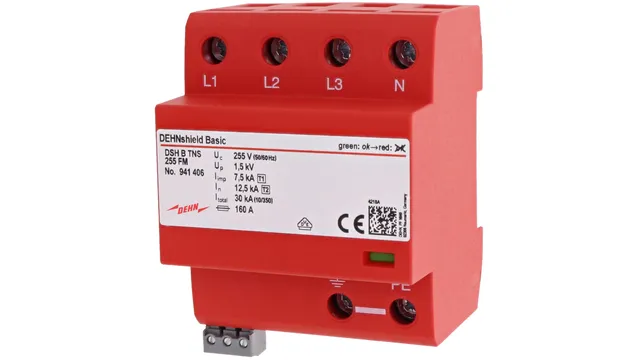

/www.dehn-international.com/store/f/43003984/HDVORSCHAU/941406.jpg)
941406
DEHNshield TNS Basic
Napájení nabíjecí stanice: Vícepólový kombinovaný svodič podle ČSN EN 61643-11 ed. 2, na bázi jiskřiště.
927271
BLITZDUCTORconnect
Datová vedení měřicí, řídicí a regulační techniky (např. RS-485 Bus): Kompaktní modulární kombinovaný svodič o šířce 6 mm s technologií připojení push-in a zobrazením stavu chrání jeden pár žil bezpotenciálových vysokofrekvenčních sběrnicových systémů i symetrická rozhraní.
Jak správně naplánovat přepěťovou ochranu nemocnic.
Vyrovnání potenciálů při účinku bleskového proudu hraje důležitou roli zejména u budov s vnějším systémem ochrany před bleskem. To musí být zajištěno pro všechny vodivé systémy vedoucí do budovy zvenčí v souladu s normou ČSN EN 62305-3 ed. 2. Kromě toho byste měli při plánování zohlednit koncepci zóny ochrany před bleskem kompatibilní s EMC podle normy ČSN EN 62305-4 ed. 2, abyste ochránili citlivé komponenty.
Přepěťová ochrana se dělí na svodiče bleskových proudů, svodiče přepětí a kombinované svodiče. Nejvyšší nároky na schopnost svádět proud jsou kladeny na svodiče bleskových proudů a kombinované svodiče bleskových proudů, které umožňují přechod ze zóny ochrany před bleskem 0A na 1 nebo z 0A na 2. Tyto svodiče musí být schopny svádět dílčí bleskové proudy s tvarem vlny 10/350 μs neškodným způsobem, aby se zabránilo pronikání nebezpečných dílčích bleskových proudů do elektrického systému budovy.
Na přechodu ze zóny ochrany před bleskem 0B do zóny 1 (nebo za svodičem bleskového proudu na přechodu ze zóny ochrany před bleskem 1 do zóny 2 a vyšší) se k ochraně před přepětím používají svodiče přepětí. Jejich úkolem je dále tlumit zbytkovou energii předchozích fází ochrany a omezovat přepětí indukovaná v systému nebo v něm vznikající.
